抢答器PLC控制系统样本

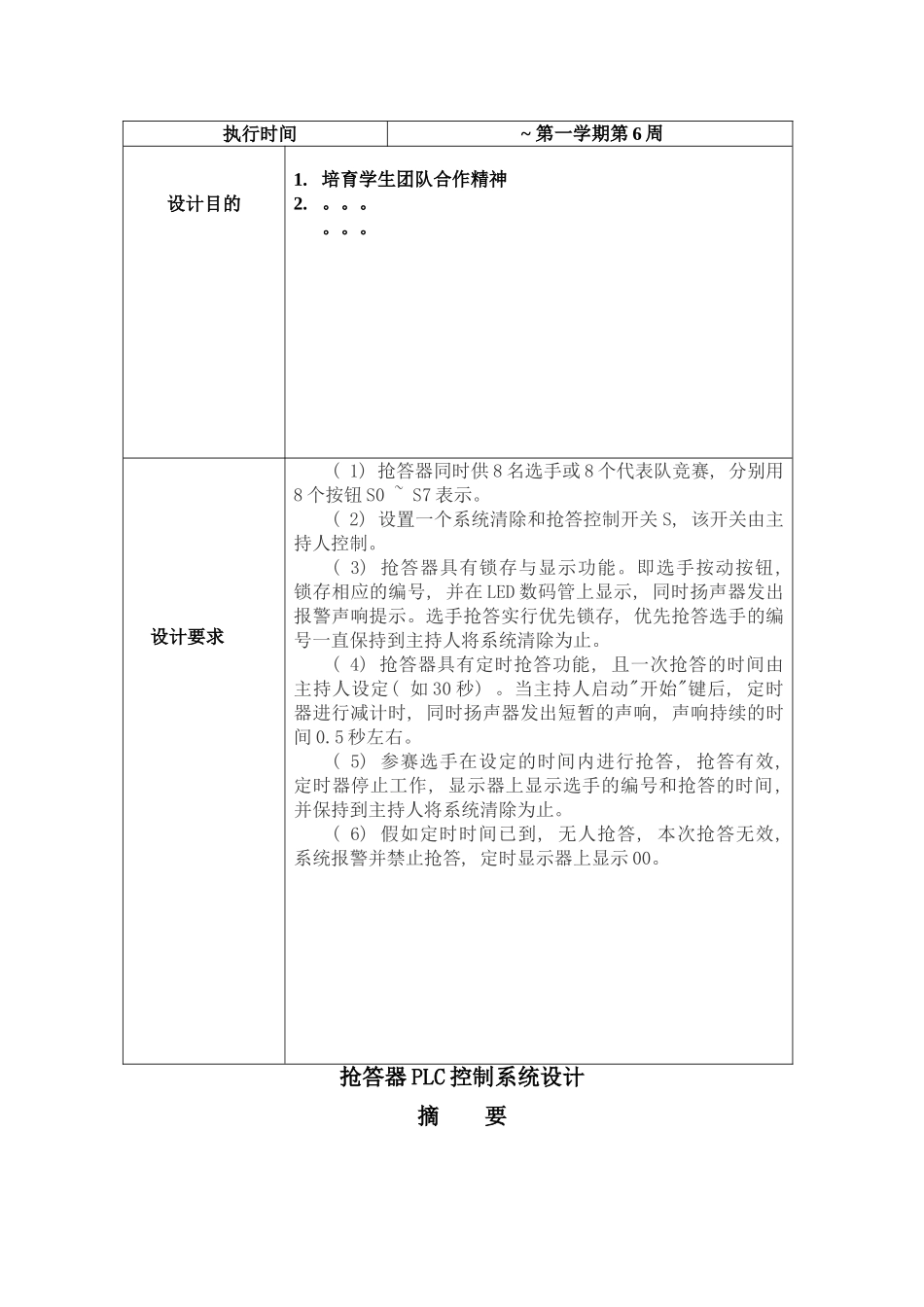

~ 第一学期《 抢答器 PLC 控制系统 》课 程 设 计 报 告题 目: 抢答器 PLC 控制系统 专 业: 自动化 班 级: 14 自动化 2 班 姓 名: 汪洋 吴金朝 陈弘 刘梓楠 指导老师: 电气工程学院 10 月 14 日一、 任 务 书课题名称抢答器 PLC 控制系统指导老师( 职称) 执行时间 ~ 第一学期第 6 周设计目的1. 培育学生团队合作精神2. 。。。。。。设计要求( 1) 抢答器同时供 8 名选手或 8 个代表队竞赛, 分别用8 个按钮 S0 ~ S7 表示。( 2) 设置一个系统清除和抢答控制开关 S, 该开关由主持人控制。( 3) 抢答器具有锁存与显示功能。即选手按动按钮, 锁存相应的编号, 并在 LED 数码管上显示, 同时扬声器发出报警声响提示。选手抢答实行优先锁存, 优先抢答选手的编号一直保持到主持人将系统清除为止。( 4) 抢答器具有定时抢答功能, 且一次抢答的时间由主持人设定( 如 30 秒) 。当主持人启动"开始"键后, 定时器进行减计时, 同时扬声器发出短暂的声响, 声响持续的时间 0.5 秒左右。( 5) 参赛选手在设定的时间内进行抢答, 抢答有效, 定时器停止工作, 显示器上显示选手的编号和抢答的时间, 并保持到主持人将系统清除为止。( 6) 假如定时时间已到, 无人抢答, 本次抢答无效, 系统报警并禁止抢答, 定时显示器上显示 00。抢答器 PLC 控制系统设计摘 要早期主要应用于工业控制, 但随着技术的进展, 其应用领域正在不断扩大可编程控制器(Programmable Logical Controller)简称 PC 或 PLC, 是 60 年代末制造的工业控制器件, 是美国数字公司(DEC )为美国通用公司(GM)研制开发并成功应用于汽车生产线上, 可编程控制器自此诞生。随着计算机技术的飞速进展, PLC软硬件水平与规模也发生了质与量的变化, 其控制技术也朝着智能化方向不断进展, 同时推动了先进制造技术的相应进展。 虽然 PLC 问世时间不长, 可是随着微处理器的出现, 大规模、 超大规模集成电路技术的迅速进展和数据通讯技术的不断进步, PLC 也迅速进展, 其进展过程大致可分三个阶段: 1．早期的 PLC( 60 年代末—70 年代中期) 早期的 PLC 一般称为可编程逻辑控制器。这时的 PLC 多少有点继电器控制装置的替代物的含义, 其主要功能只是执行原先由继电器完成的顺序控制、 定时等。它在硬件上以准计算机的形式出现, 在 I/O 接口电路上作了改进以适应工业控制现场的要求。装...
