排水工程监理细则VIP专享

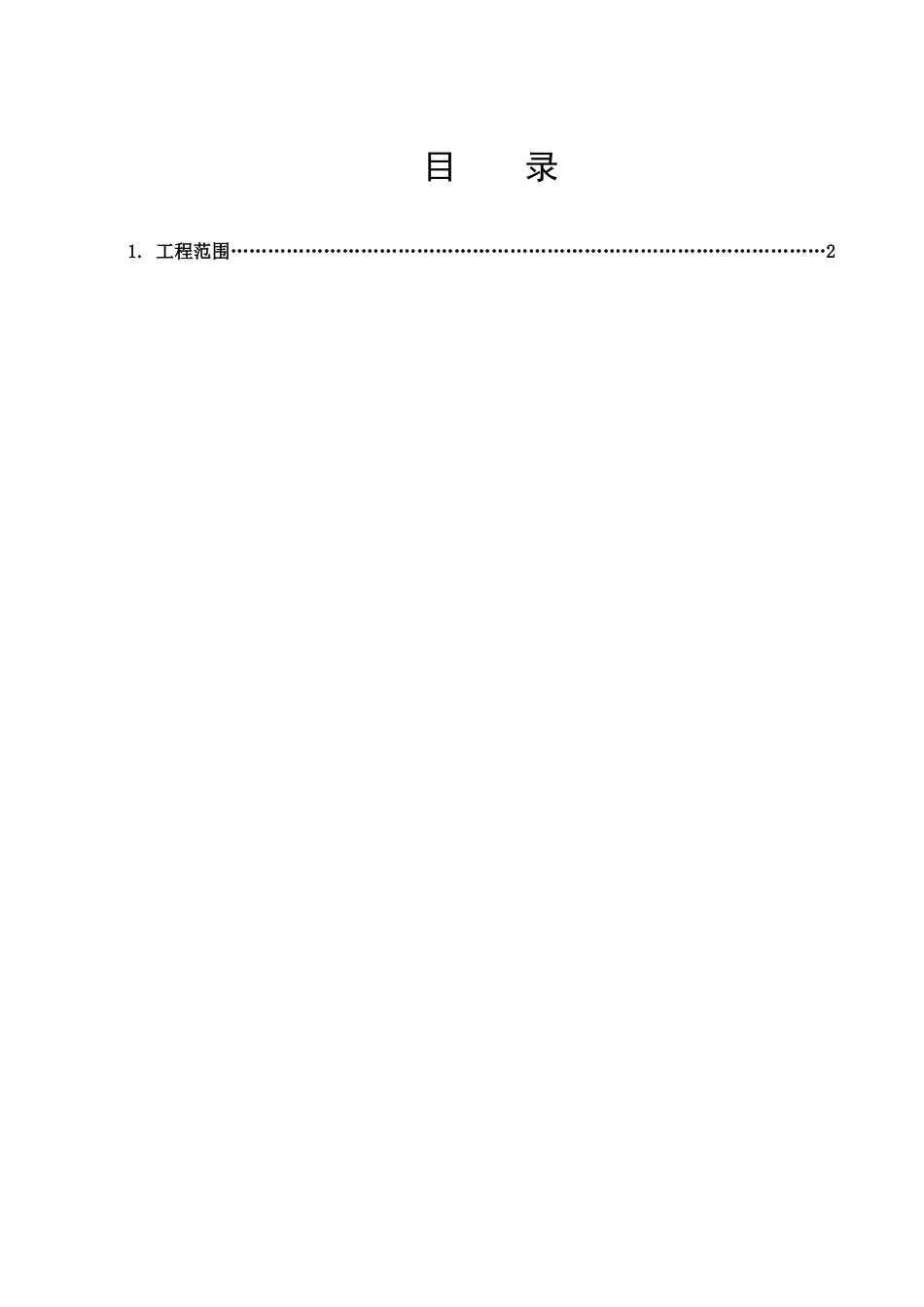

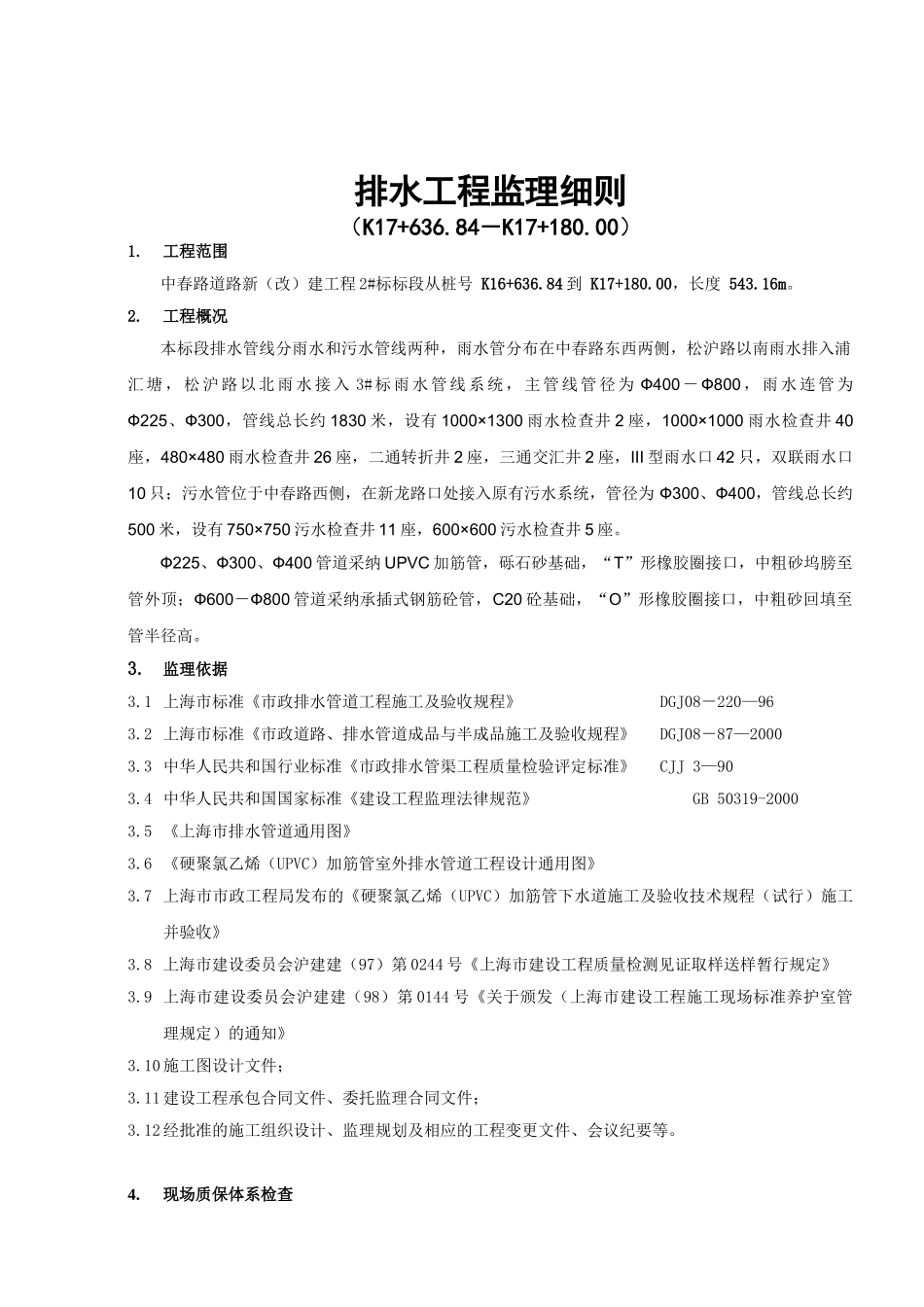

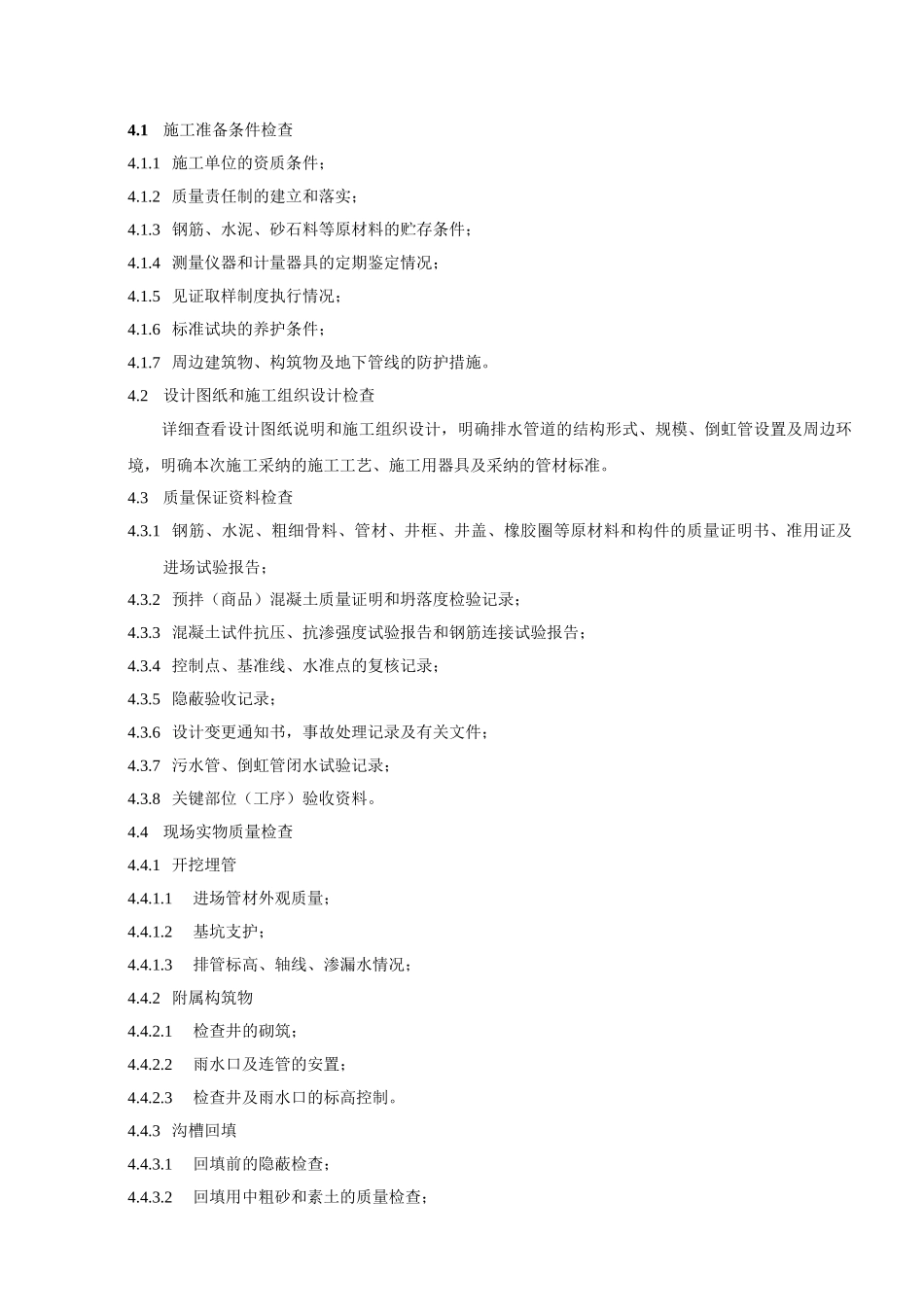

目 录1. 工程范围……………………………………………………………………………………2排水工程监理细则（K17+636.84－K17+180.00）1.工程范围中春路道路新（改）建工程 2#标标段从桩号 K16+636.84 到 K17+180.00，长度 543.16m。2.工程概况本标段排水管线分雨水和污水管线两种，雨水管分布在中春路东西两侧，松沪路以南雨水排入浦汇塘，松沪路以北雨水接入 3#标雨水管线系统，主管线管径为 Ф400 －Ф800 ，雨水连管为Ф225、Ф300，管线总长约 1830 米，设有 1000×1300 雨水检查井 2 座，1000×1000 雨水检查井 40座，480×480 雨水检查井 26 座，二通转折井 2 座，三通交汇井 2 座，III 型雨水口 42 只，双联雨水口10 只；污水管位于中春路西侧，在新龙路口处接入原有污水系统，管径为 Ф300、Ф400，管线总长约500 米，设有 750×750 污水检查井 11 座，600×600 污水检查井 5 座。Ф225、Ф300、Ф400 管道采纳 UPVC 加筋管，砾石砂基础，“T”形橡胶圈接口，中粗砂坞膀至管外顶；Ф600－Ф800 管道采纳承插式钢筋砼管，C20 砼基础，“O”形橡胶圈接口，中粗砂回填至管半径高。3.监理依据3.1 上海市标准《市政排水管道工程施工及验收规程》 DGJ08－220—963.2 上海市标准《市政道路、排水管道成品与半成品施工及验收规程》 DGJ08－87—20003.3 中华人民共和国行业标准《市政排水管渠工程质量检验评定标准》 CJJ 3—903.4 中华人民共和国国家标准《建设工程监理法律规范》 GB 50319-20003.5 《上海市排水管道通用图》3.6 《硬聚氯乙烯（UPVC）加筋管室外排水管道工程设计通用图》3.7 上海市市政工程局发布的《硬聚氯乙烯（UPVC）加筋管下水道施工及验收技术规程（试行）施工并验收》3.8 上海市建设委员会沪建建（97）第 0244 号《上海市建设工程质量检测见证取样送样暂行规定》3.9 上海市建设委员会沪建建（98）第 0144 号《关于颁发（上海市建设工程施工现场标准养护室管理规定）的通知》3.10 施工图设计文件；3.11 建设工程承包合同文件、委托监理合同文件；3.12 经批准的施工组织设计、监理规划及相应的工程变更文件、会议纪要等。4.现场质保体系检查4.1施工准备条件检查4.1.1 施工单位的资质条件；4.1.2 质量责任制的建立和落实；4.1.3 钢筋、水泥、砂石料等原材料的贮存条件；4.1.4 测量仪器和计量器具的定期鉴定情况；4.1.5 见证取样制度执行情况；4.1.6 标准...
