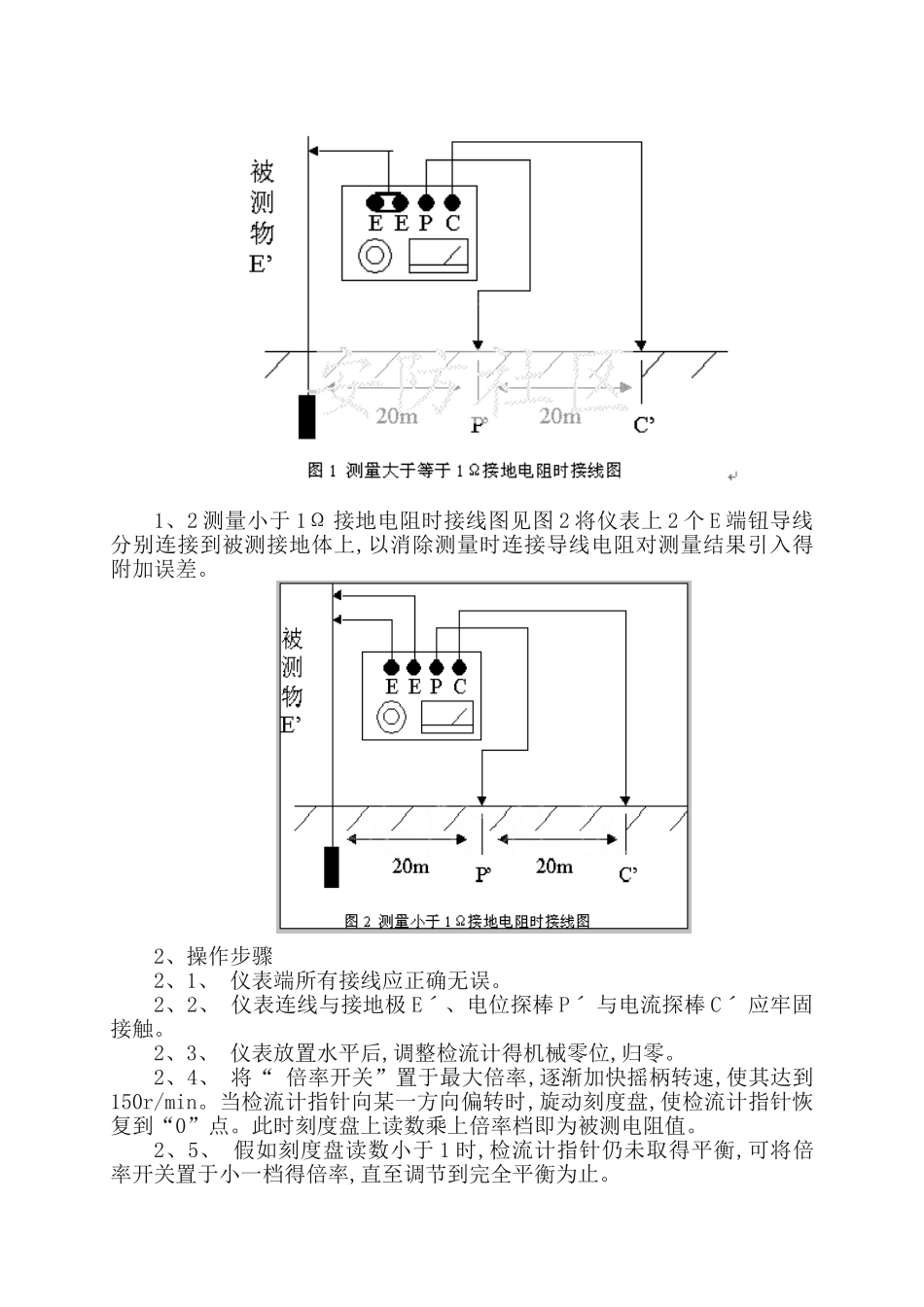

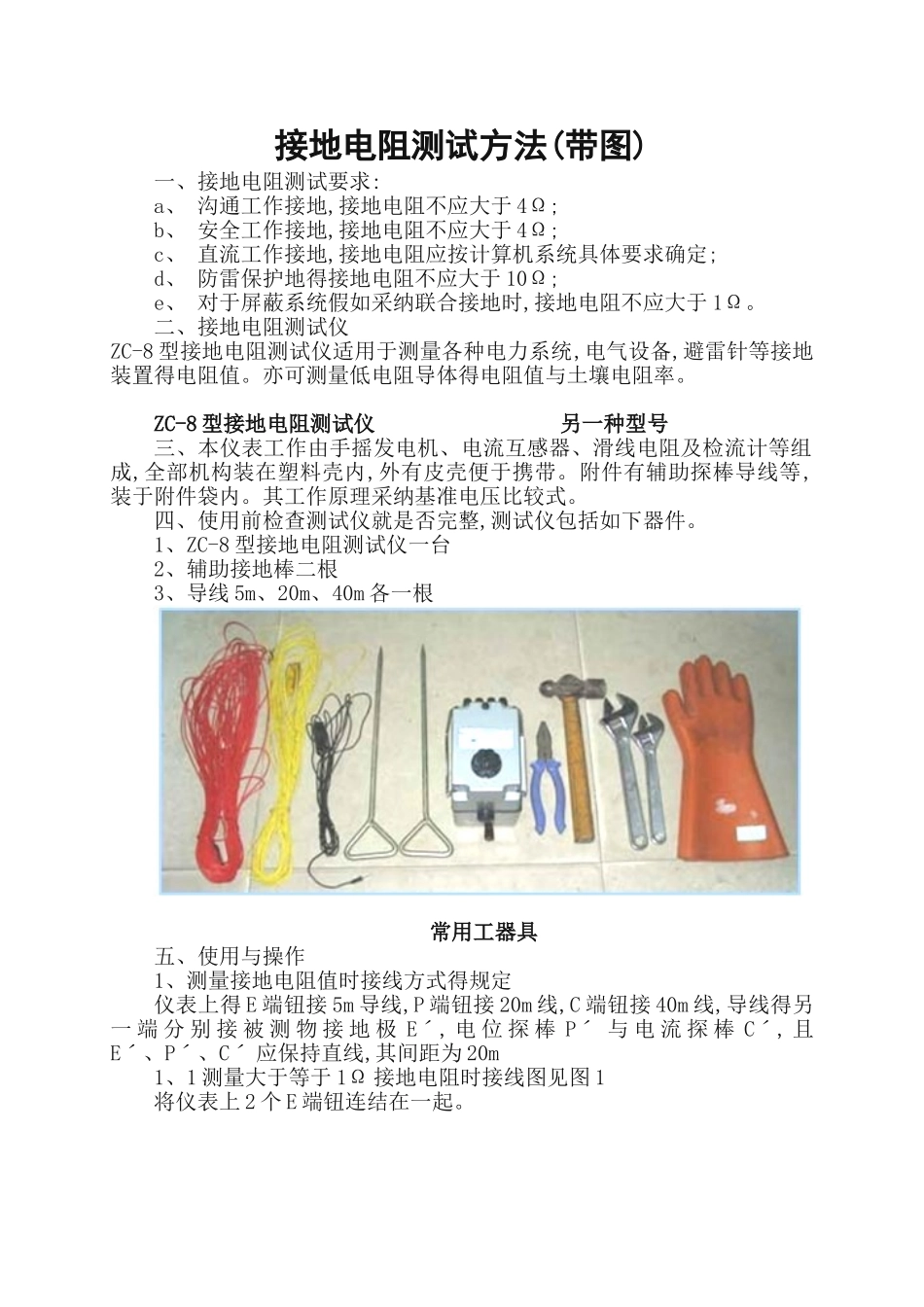

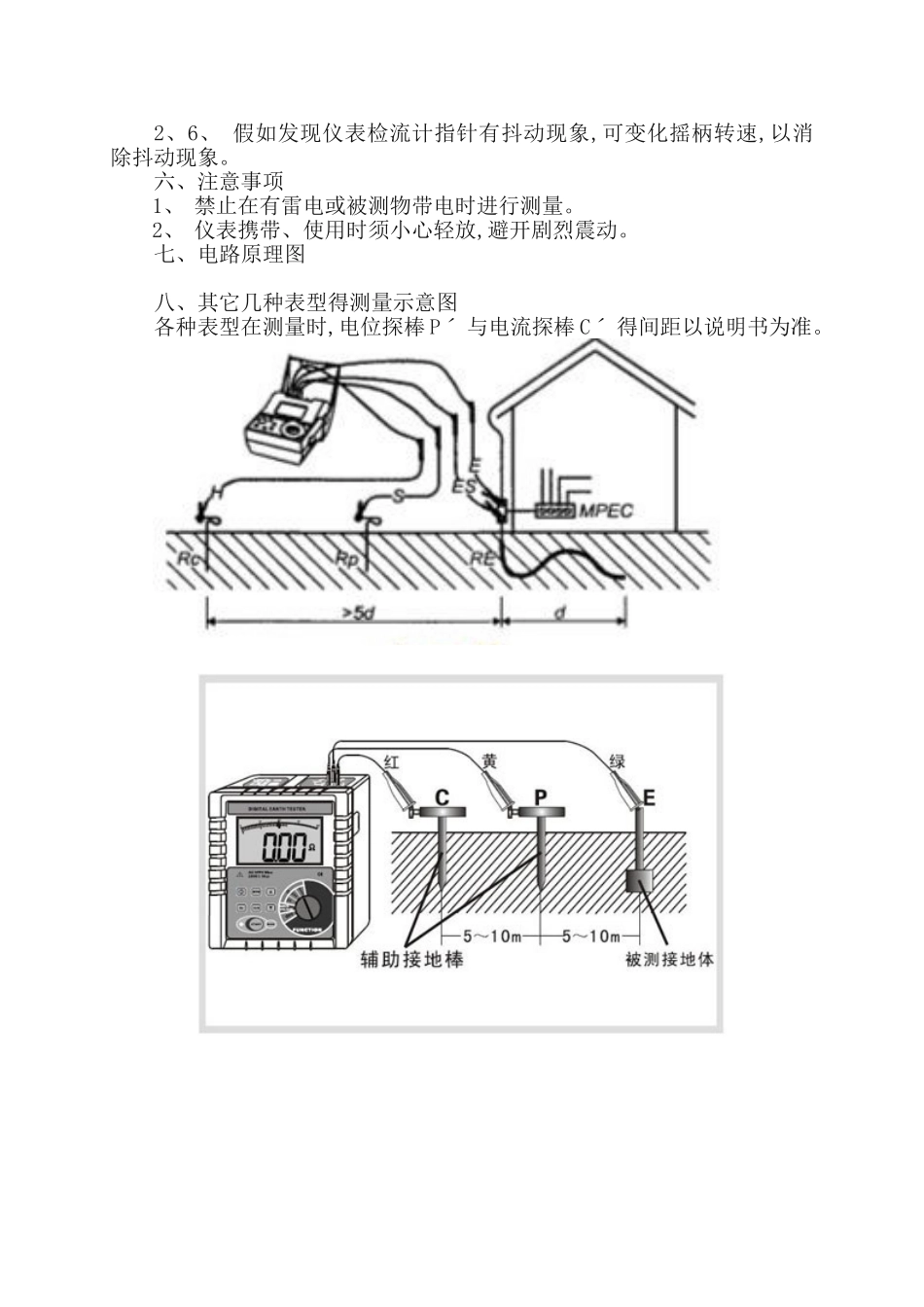

接地电阻测试方法(带图)一、接地电阻测试要求:a、 沟通工作接地,接地电阻不应大于 4Ω;b、 安全工作接地,接地电阻不应大于 4Ω;c、 直流工作接地,接地电阻应按计算机系统具体要求确定;d、 防雷保护地得接地电阻不应大于 10Ω;e、 对于屏蔽系统假如采纳联合接地时,接地电阻不应大于 1Ω。二、接地电阻测试仪ZC-8 型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置得电阻值。亦可测量低电阻导体得电阻值与土壤电阻率。 ZC-8 型接地电阻测试仪 另一种型号三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。附件有辅助探棒导线等,装于附件袋内。其工作原理采纳基准电压比较式。四、使用前检查测试仪就是否完整,测试仪包括如下器件。1、ZC-8 型接地电阻测试仪一台 2、辅助接地棒二根3、导线 5m、20m、40m 各一根常用工器具五、使用与操作1、测量接地电阻值时接线方式得规定仪表上得 E 端钮接 5m 导线,P 端钮接 20m 线,C 端钮接 40m 线,导线得另一 端 分 别 接 被 测 物 接 地 极 Eˊ, 电 位 探 棒 Pˊ 与 电 流 探 棒 Cˊ, 且Eˊ、Pˊ、Cˊ 应保持直线,其间距为 20m1、1 测量大于等于 1Ω 接地电阻时接线图见图 1将仪表上 2 个 E 端钮连结在一起。1、2 测量小于 1Ω 接地电阻时接线图见图 2 将仪表上 2 个 E 端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入得附加误差。2、操作步骤2、1、 仪表端所有接线应正确无误。2、2、 仪表连线与接地极 Eˊ、电位探棒 Pˊ 与电流探棒 Cˊ 应牢固接触。2、3、 仪表放置水平后,调整检流计得机械零位,归零。2、4、 将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。此时刻度盘上读数乘上倍率档即为被测电阻值。2、5、 假如刻度盘读数小于 1 时,检流计指针仍未取得平衡,可将倍率开关置于小一档得倍率,直至调节到完全平衡为止。2、6、 假如发现仪表检流计指针有抖动现象,可变化摇柄转速,以消除抖动现象。六、注意事项1、 禁止在有雷电或被测物带电时进行测量。2、 仪表携带、使用时须小心轻放,避开剧烈震动。七、电路原理图八、其它几种表型得测量示意图各种表型在测量时,电位探棒 Pˊ 与电流探棒 Cˊ 得间距以说明书为准。接地电阻检测记录日 期时 间检 测 人序 号接 地 地 点接地编号电 阻 值(欧姆)备 注123456789101112131415
