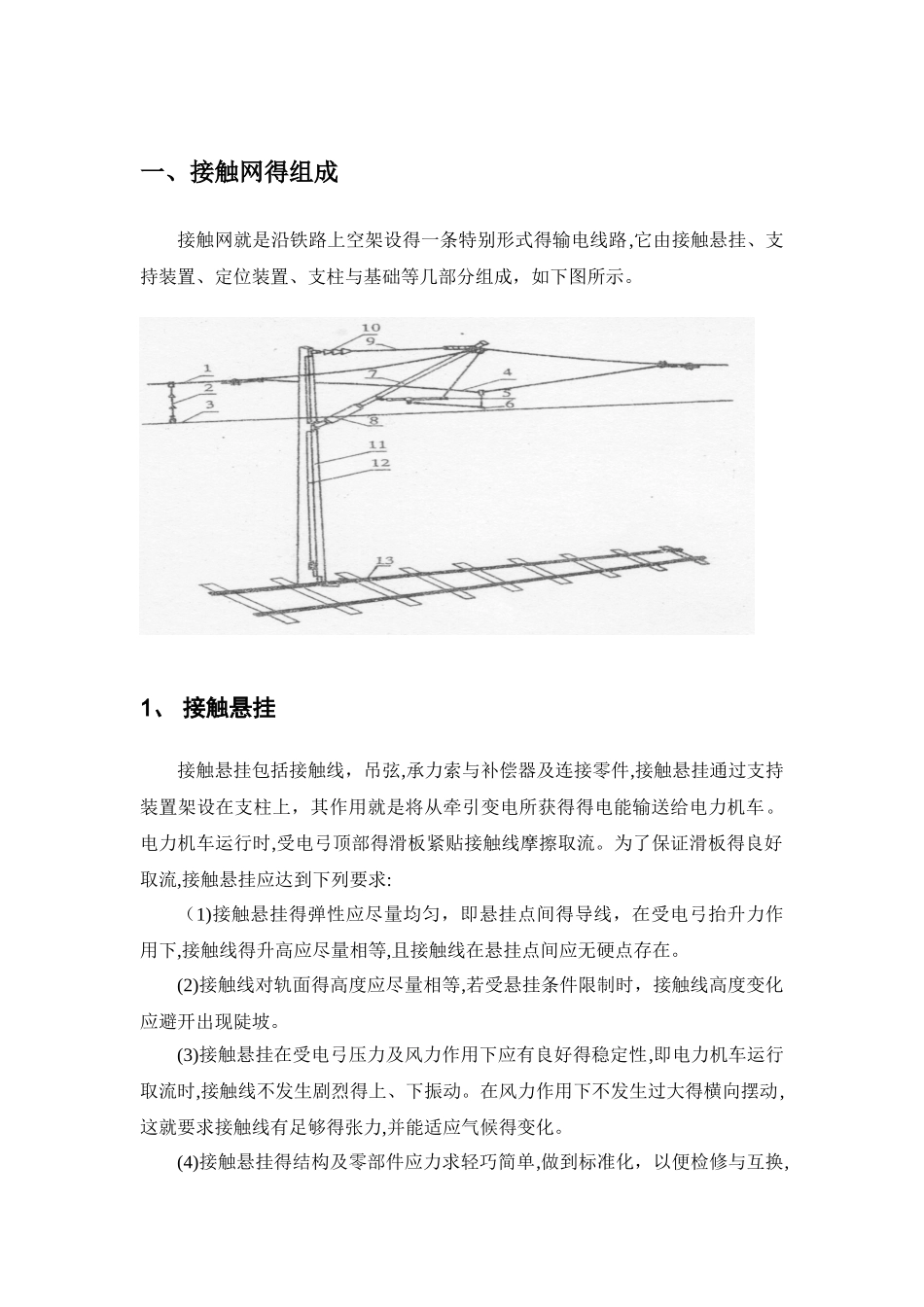

一、接触网得组成 接触网就是沿铁路上空架设得一条特别形式得输电线路,它由接触悬挂、支持装置、定位装置、支柱与基础等几部分组成，如下图所示。1、 接触悬挂接触悬挂包括接触线，吊弦,承力索与补偿器及连接零件,接触悬挂通过支持装置架设在支柱上，其作用就是将从牵引变电所获得得电能输送给电力机车。电力机车运行时,受电弓顶部得滑板紧贴接触线摩擦取流。为了保证滑板得良好取流,接触悬挂应达到下列要求:（1)接触悬挂得弹性应尽量均匀，即悬挂点间得导线，在受电弓抬升力作用下,接触线得升高应尽量相等,且接触线在悬挂点间应无硬点存在。(2)接触线对轨面得高度应尽量相等,若受悬挂条件限制时，接触线高度变化应避开出现陡坡。(3)接触悬挂在受电弓压力及风力作用下应有良好得稳定性,即电力机车运行取流时,接触线不发生剧烈得上、下振动。在风力作用下不发生过大得横向摆动,这就要求接触线有足够得张力,并能适应气候得变化。(4)接触悬挂得结构及零部件应力求轻巧简单,做到标准化，以便检修与互换,缩短施工及运行维护时间。具有一定得抗腐蚀能力与耐磨性,以延长使用年限。另外,要结合国情尽量节约有色金属及钢材,降低造价。2、 支持装置支持装置包括腕臂、水平拉杆(或压管）、悬式绝缘子串、棒式绝缘子及吊挂接触悬挂得全部设备。我们管辖范围内没有使用水平拉杆安装,而就是平腕臂。优点:支撑装置稳定性好,抗风能力强。支持装置作用：,并将接触悬挂负荷传给支柱或其它建筑物。根据接触网所在区间、站场与大型建筑物而有所不同。支持装置结构应能适应各种场所，尽量轻巧耐用,有足够得机械强度，方便施工与检修。３、 定位装置定位装置包括定位管、定位器、支持器及其连接零件。作用就是固定接触线得位置,在受电弓滑板运行轨迹范围内,保证接触线与受电弓不脱离，使接触线磨耗均匀,同时将接触线得水平负荷传给支柱。(1) 定位方式:正定位 （2) 定位方式:反定位(3） 定位方式:软定位软定位用于小半径曲线外侧支柱上,由弯管定位器通过两股 Φ4、0 mm 镀锌铁线拧成得“软尾巴”固定在绝缘腕臂上得定位环里。软定位方式只能承受拉力,且承受拉力较大,但不能承受压力。为了防止拉力过小定位器下落，它一般用于曲线半径 R≤1000 ｍ得曲线外侧支柱上。如下图 ：(４) 定位方式：双定位双定位用于锚段关节中得转换柱、中心柱、站场线岔处得道岔柱、站场线岔处得软横跨以及特别支柱定位中得定位。（5) 定位方式:简单定位简单定位得定位器就是直接...
