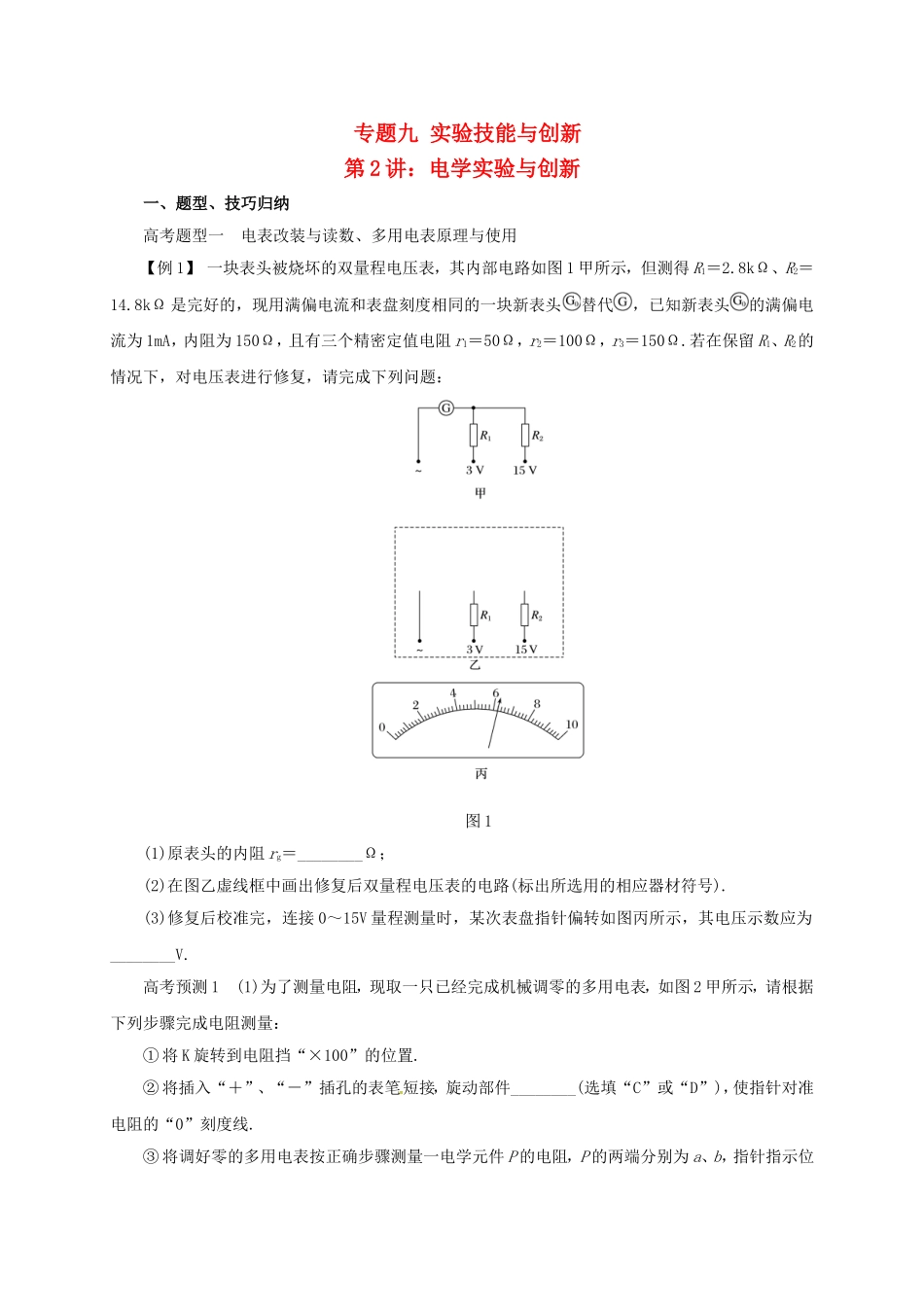

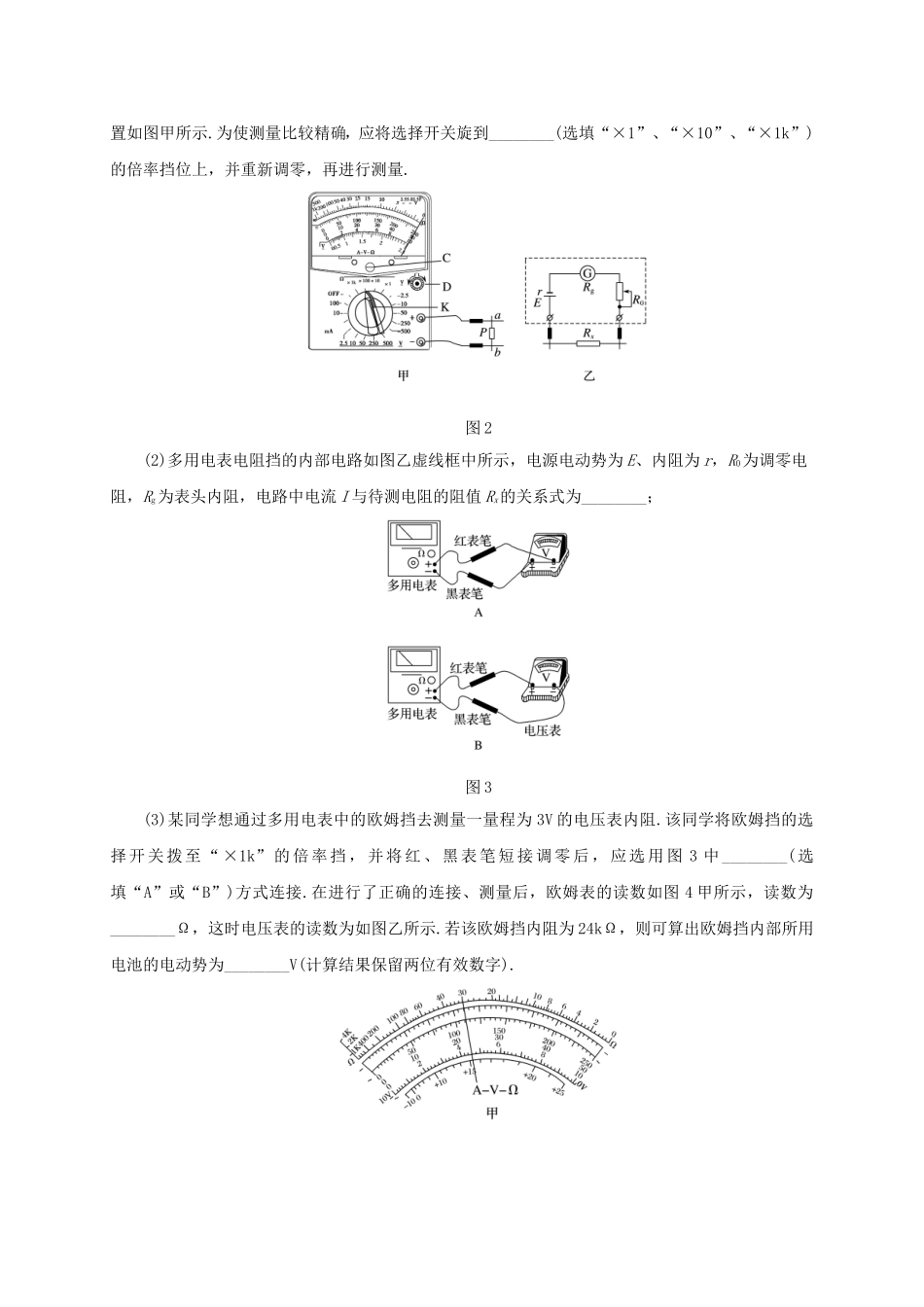

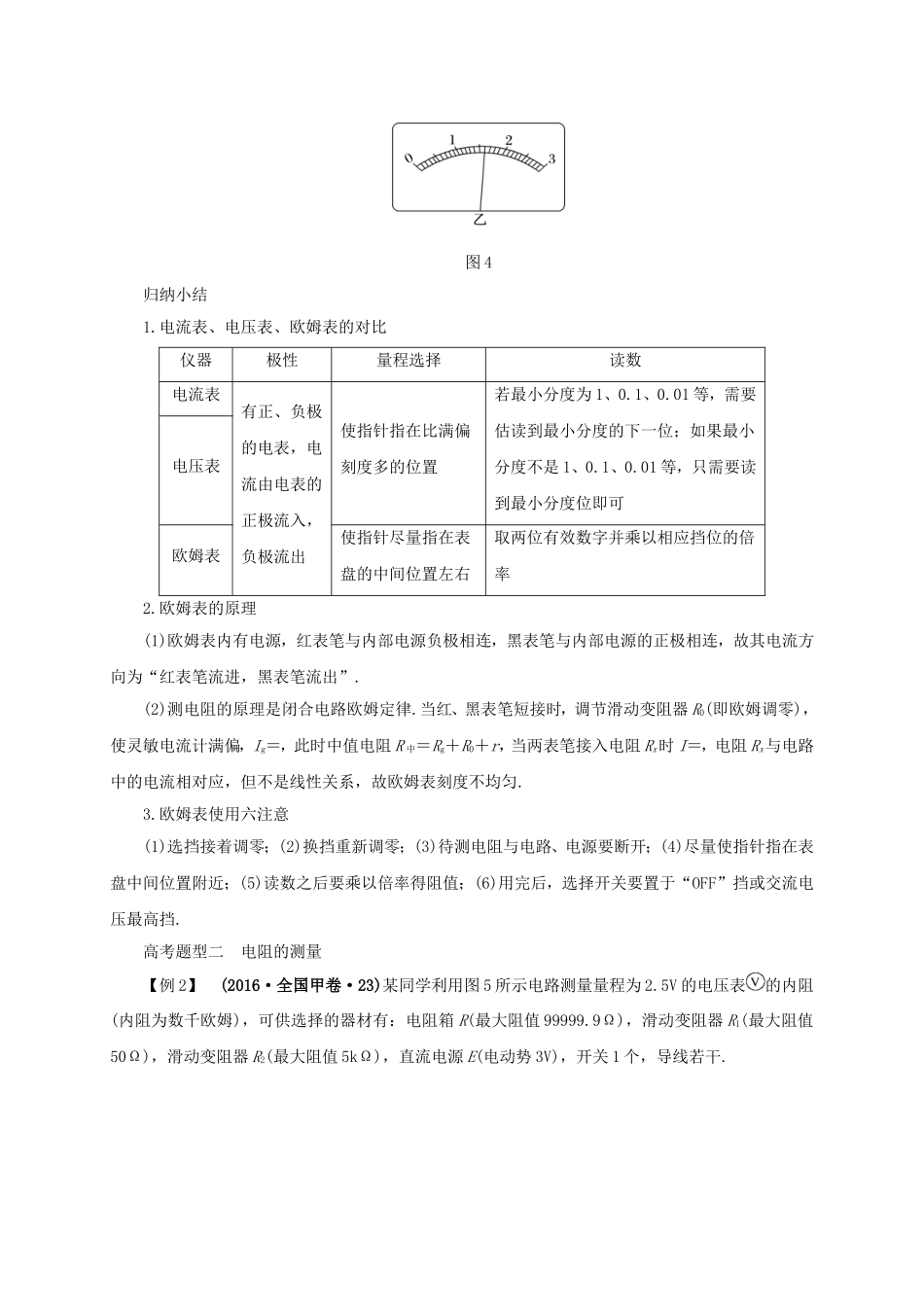

专题九 实验技能与创新第 2 讲：电学实验与创新一、题型、技巧归纳高考题型一 电表改装与读数、多用电表原理与使用【例 1】 一块表头被烧坏的双量程电压表，其内部电路如图 1 甲所示，但测得 R1＝2.8kΩ、R2＝14.8kΩ 是完好的，现用满偏电流和表盘刻度相同的一块新表头替代，已知新表头的满偏电流为 1mA，内阻为 150Ω，且有三个精密定值电阻 r1＝50Ω，r2＝100Ω，r3＝150Ω.若在保留 R1、R2的情况下，对电压表进行修复，请完成下列问题：图 1(1)原表头的内阻 rg＝________Ω；(2)在图乙虚线框中画出修复后双量程电压表的电路(标出所选用的相应器材符号).(3)修复后校准完，连接 0～15V 量程测量时，某次表盘指针偏转如图丙所示，其电压示数应为________V.高考预测 1 (1)为了测量电阻，现取一只已经完成机械调零的多用电表，如图 2 甲所示，请根据下列步骤完成电阻测量：① 将 K 旋转到电阻挡“×100”的位置.② 将插入“＋”、“－”插孔的表笔短接，旋动部件________(选填“C”或“D”)，使指针对准电阻的“0”刻度线.③ 将调好零的多用电表按正确步骤测量一电学元件 P 的电阻，P 的两端分别为 a、b，指针指示位置如图甲所示.为使测量比较精确，应将选择开关旋到________(选填“×1”、“×10”、“×1k”)的倍率挡位上，并重新调零，再进行测量.图 2(2)多用电表电阻挡的内部电路如图乙虚线框中所示，电源电动势为 E、内阻为 r，R0为调零电阻，Rg为表头内阻，电路中电流 I 与待测电阻的阻值 Rx的关系式为________；图 3(3)某同学想通过多用电表中的欧姆挡去测量一量程为 3V 的电压表内阻.该同学将欧姆挡的选择开关拨至“ ×1k”的倍率挡，并将红、黑表笔短接调零后，应选用图 3 中________(选填“A”或“B”)方式连接.在进行了正确的连接、测量后，欧姆表的读数如图 4 甲所示，读数为________Ω，这时电压表的读数为如图乙所示.若该欧姆挡内阻为 24kΩ，则可算出欧姆挡内部所用电池的电动势为________V(计算结果保留两位有效数字).图 4归纳小结1.电流表、电压表、欧姆表的对比仪器极性量程选择读数电流表有正、负极的电表，电流由电表的正极流入，负极流出使指针指在比满偏刻度多的位置若最小分度为 1、0.1、0.01 等，需要估读到最小分度的下一位；如果最小分度不是 1、0.1、0.01 等，只需要读到最小分度位即可电压表欧姆表使指针尽量指在表盘的中间位置左右取两位有效数字并乘以相应挡位的...
