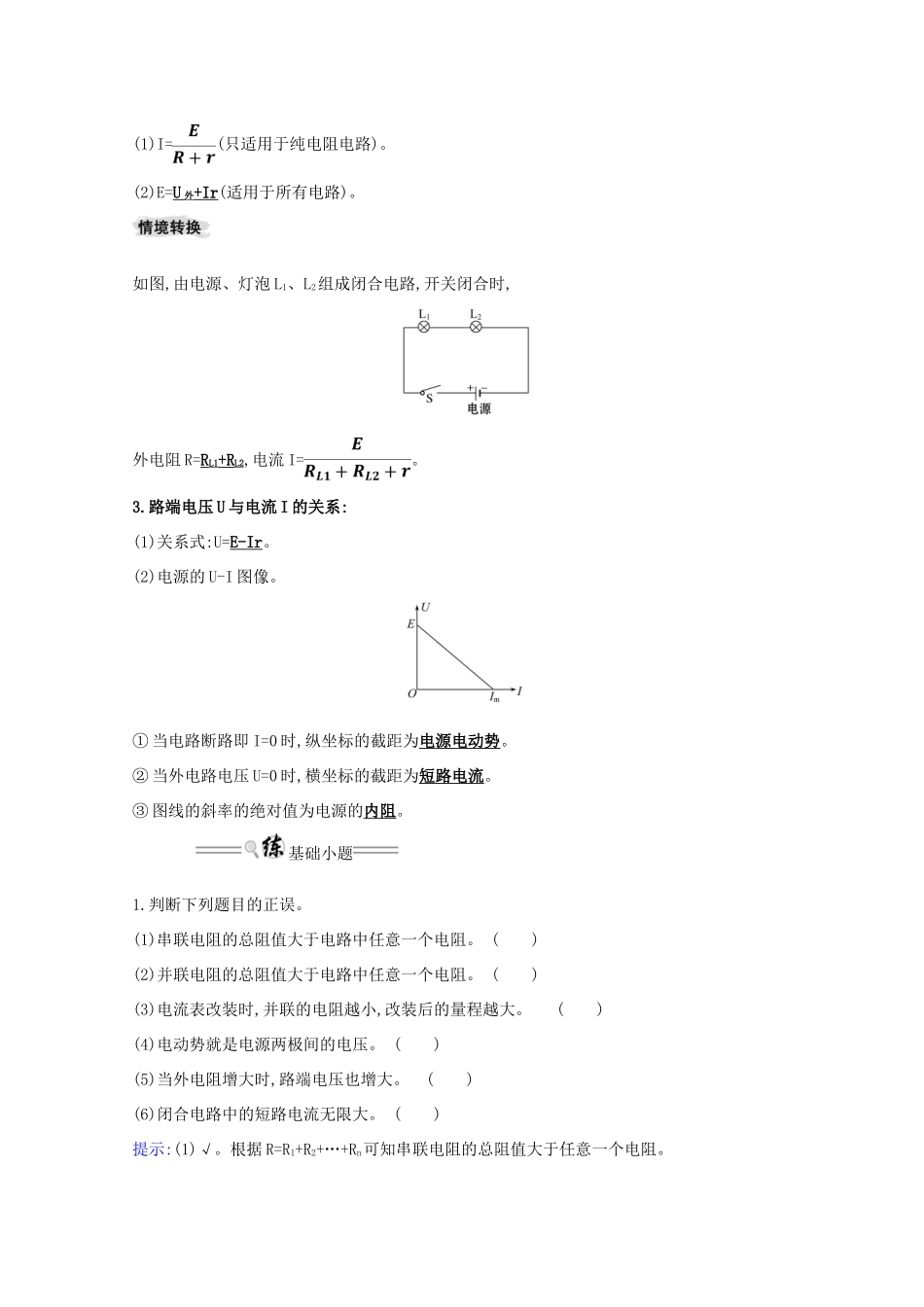

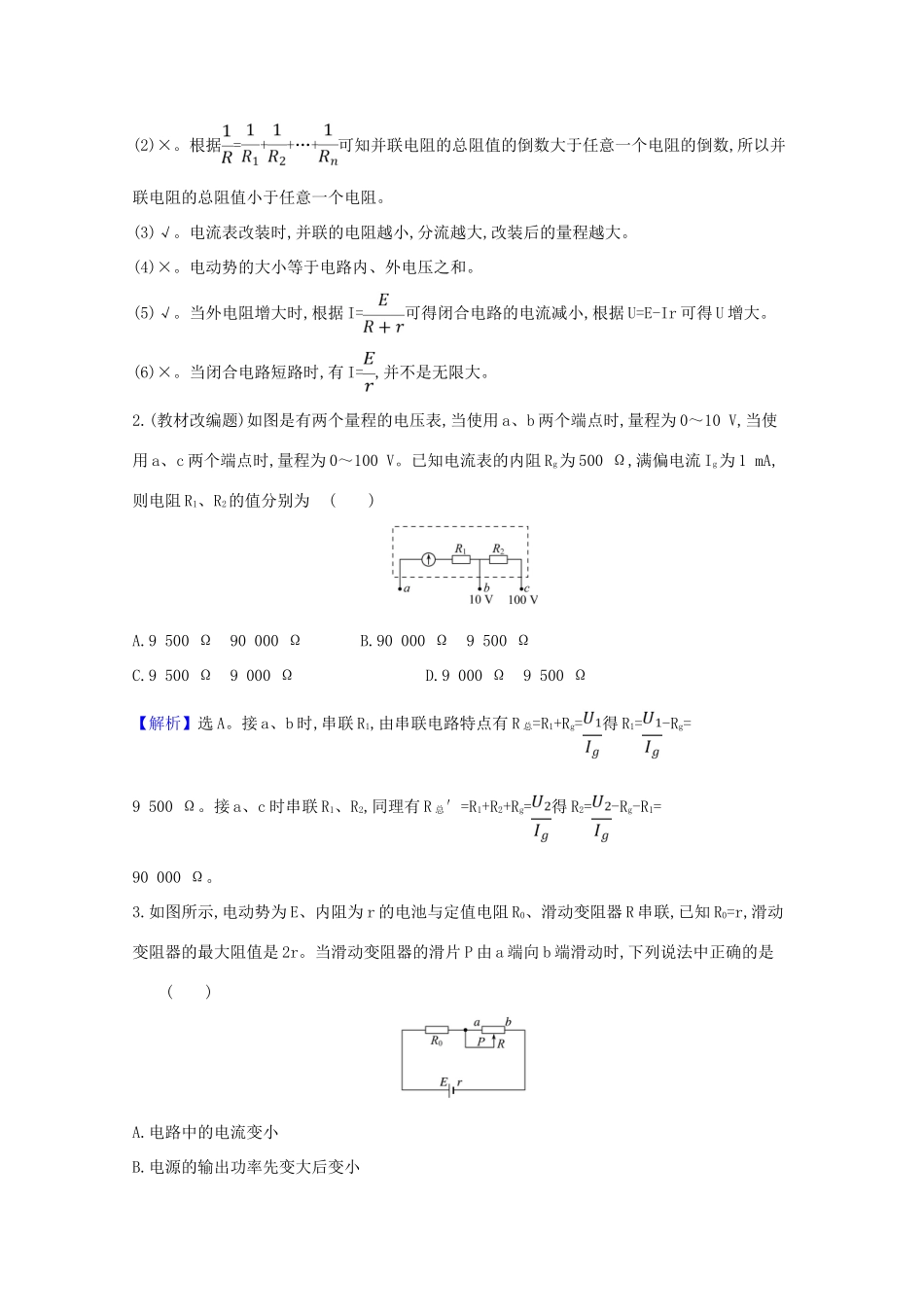

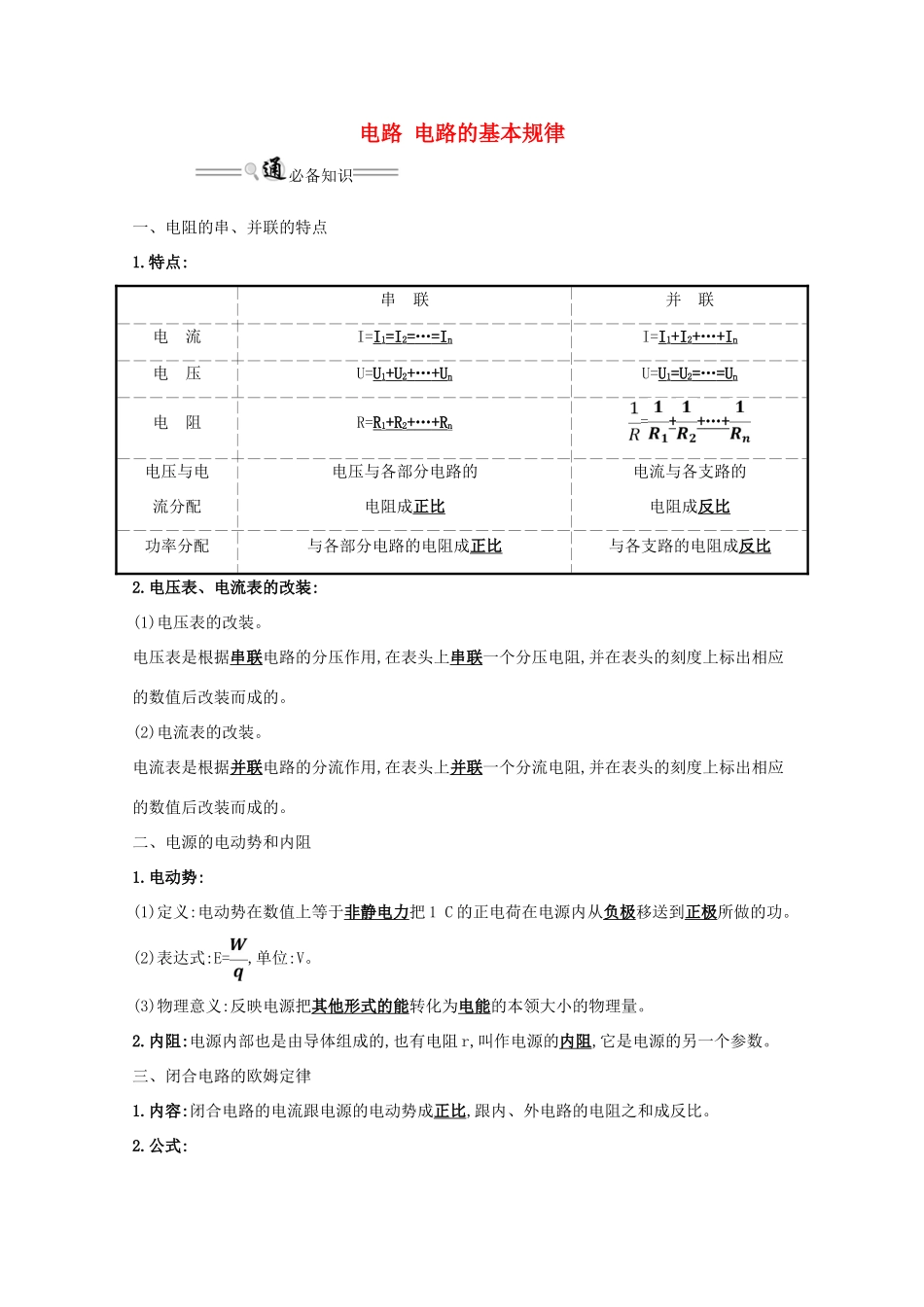

电路 电路的基本规律必备知识一、电阻的串、并联的特点1.特点:串 联并 联电 流I=I1=I2= … =I nI=I1+I2+ … +I n电 压U=U1+U2+ … +U nU=U1=U2= … =U n电 阻R=R1+R2+ … +R n=++ … + 电压与电流分配电压与各部分电路的电阻成正比电流与各支路的电阻成反比功率分配与各部分电路的电阻成正比与各支路的电阻成反比2.电压表、电流表的改装:(1)电压表的改装。电压表是根据串联电路的分压作用,在表头上串联一个分压电阻,并在表头的刻度上标出相应的数值后改装而成的。(2)电流表的改装。电流表是根据并联电路的分流作用,在表头上并联一个分流电阻,并在表头的刻度上标出相应的数值后改装而成的。二、电源的电动势和内阻1.电动势:(1)定义:电动势在数值上等于非静电力把 1 C 的正电荷在电源内从负极移送到正极所做的功。(2)表达式:E=,单位:V。(3)物理意义:反映电源把其他形式的能转化为电能的本领大小的物理量。2.内阻:电源内部也是由导体组成的,也有电阻 r,叫作电源的内阻,它是电源的另一个参数。三、闭合电路的欧姆定律1.内容:闭合电路的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比。2.公式:(1)I=(只适用于纯电阻电路)。(2)E=U 外+Ir(适用于所有电路)。如图,由电源、灯泡 L1、L2组成闭合电路,开关闭合时,外电阻 R=RL1+RL2,电流 I=。3.路端电压 U 与电流 I 的关系:(1)关系式:U=E-Ir。(2)电源的 U-I 图像。① 当电路断路即 I=0 时,纵坐标的截距为电源电动势。② 当外电路电压 U=0 时,横坐标的截距为短路电流。③ 图线的斜率的绝对值为电源的内阻。基础小题1.判断下列题目的正误。(1)串联电阻的总阻值大于电路中任意一个电阻。 ( )(2)并联电阻的总阻值大于电路中任意一个电阻。 ( )(3)电流表改装时,并联的电阻越小,改装后的量程越大。( )(4)电动势就是电源两极间的电压。 ( )(5)当外电阻增大时,路端电压也增大。( )(6)闭合电路中的短路电流无限大。 ( )提示:(1)√。根据 R=R1+R2+…+Rn可知串联电阻的总阻值大于任意一个电阻。(2)×。根据 =++…+可知并联电阻的总阻值的倒数大于任意一个电阻的倒数,所以并联电阻的总阻值小于任意一个电阻。(3)√。电流表改装时,并联的电阻越小,分流越大,改装后的量程越大。(4)×。电动势的大小等于电路内、外电压之和。(5)√。当外电阻增大时,根据 I=可得闭合电路的电流减小,根据 U=E-Ir 可得 U 增大。(6)×。当闭合电路短路时,有 I= ,并不是无...
