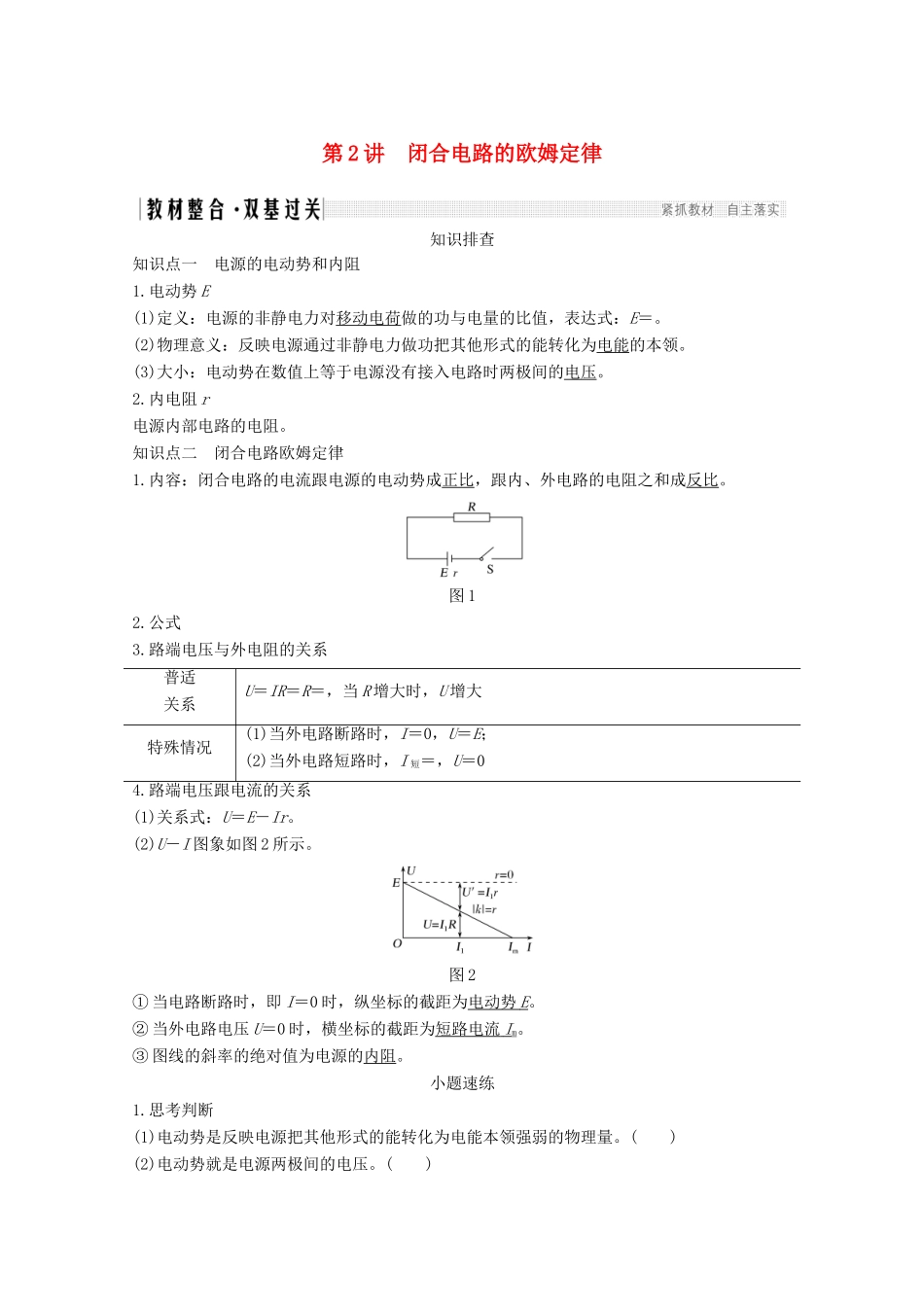

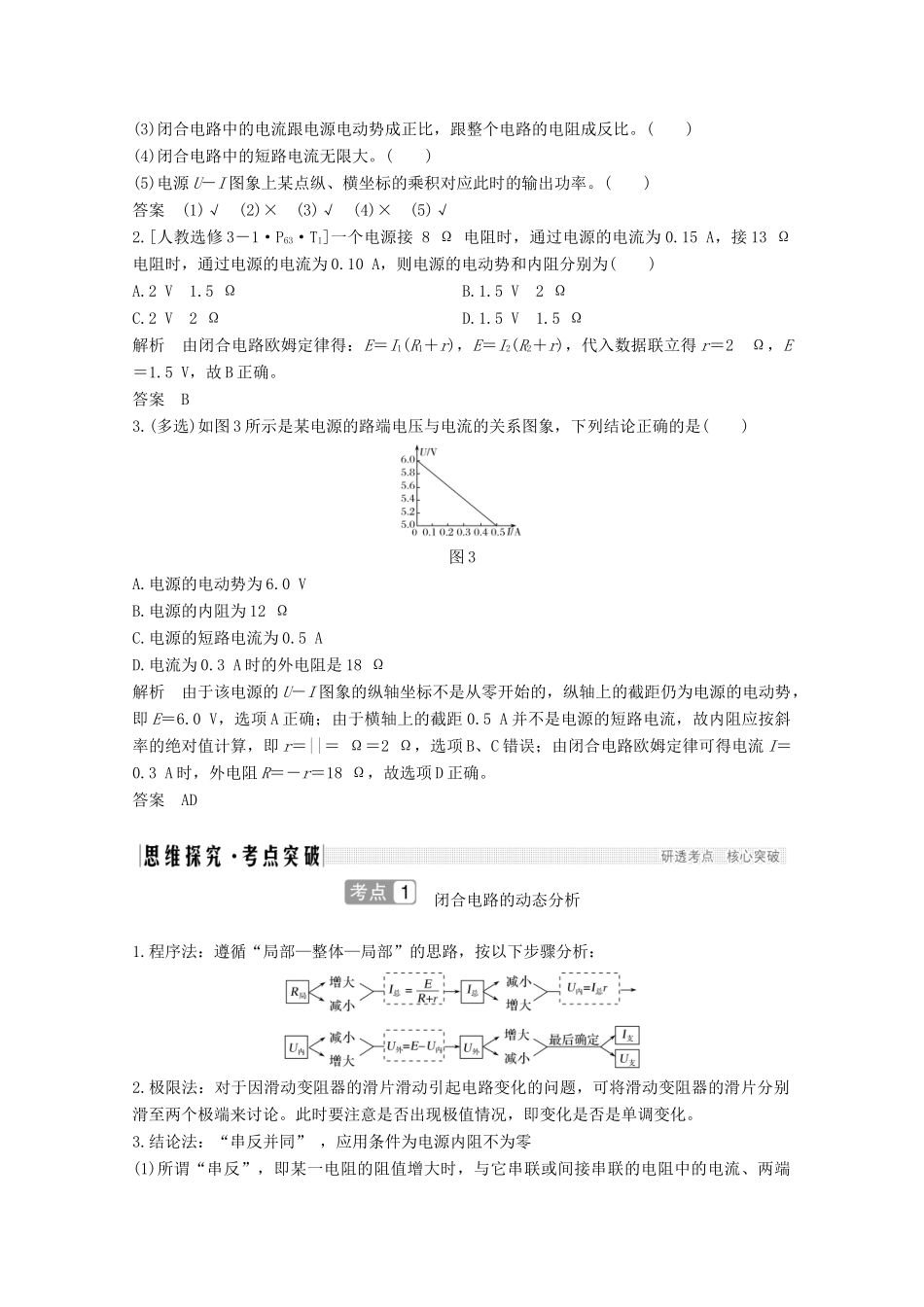

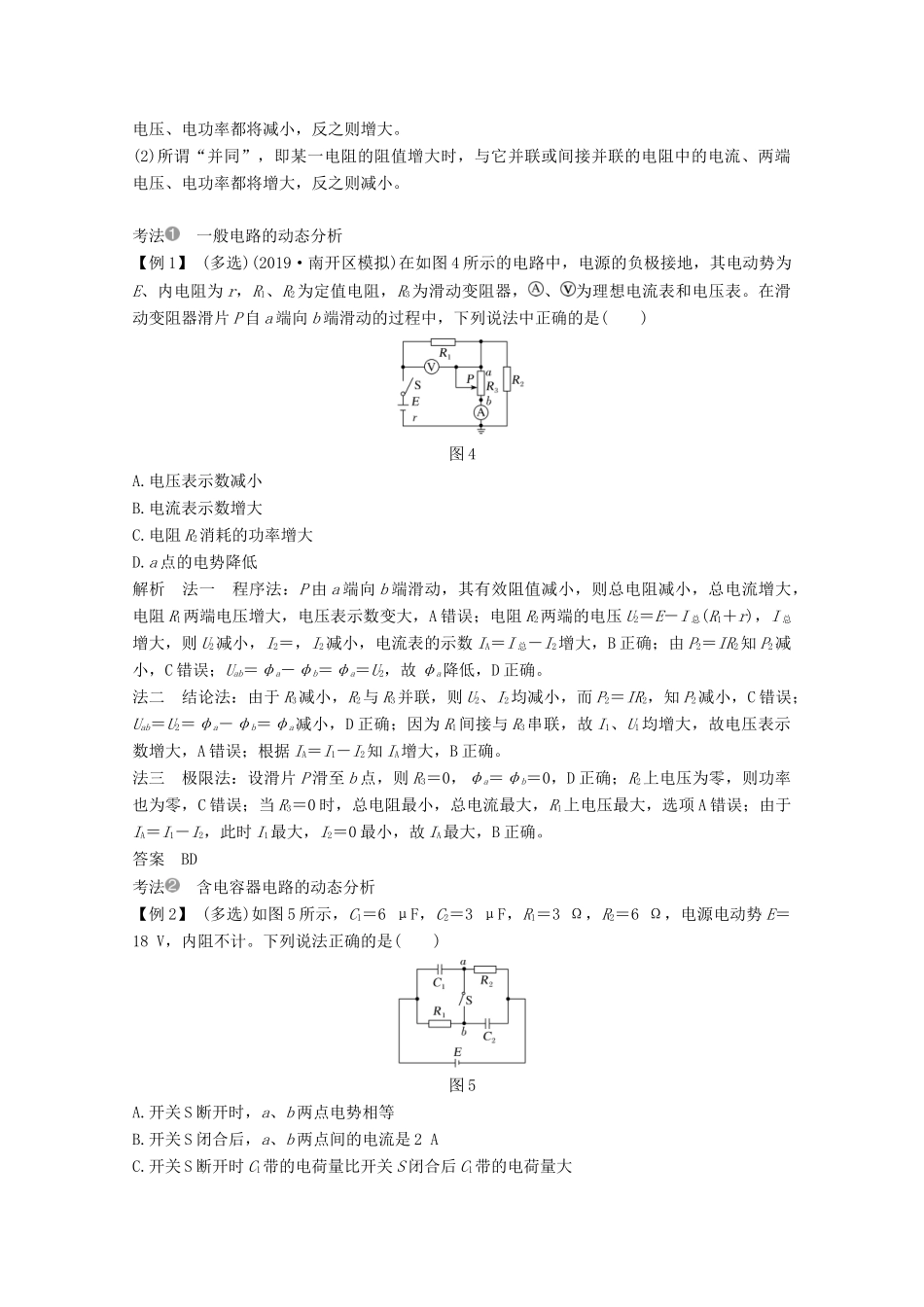

第 2 讲 闭合电路的欧姆定律知识排查知识点一 电源的电动势和内阻1.电动势 E(1)定义：电源的非静电力对移动电荷做的功与电量的比值，表达式：E＝。(2)物理意义：反映电源通过非静电力做功把其他形式的能转化为电能的本领。(3)大小：电动势在数值上等于电源没有接入电路时两极间的电压。2.内电阻 r电源内部电路的电阻。知识点二 闭合电路欧姆定律1.内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。图 12.公式3.路端电压与外电阻的关系普适关系U＝IR＝R＝，当 R 增大时，U 增大特殊情况(1)当外电路断路时，I＝0，U＝E；(2)当外电路短路时，I 短＝，U＝04.路端电压跟电流的关系(1)关系式：U＝E－Ir。(2)U－I 图象如图 2 所示。图 2① 当电路断路时，即 I＝0 时，纵坐标的截距为电动势 E 。② 当外电路电压 U＝0 时，横坐标的截距为短路电流 I m。③ 图线的斜率的绝对值为电源的内阻。小题速练1.思考判断(1)电动势是反映电源把其他形式的能转化为电能本领强弱的物理量。( )(2)电动势就是电源两极间的电压。( )(3)闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比。( )(4)闭合电路中的短路电流无限大。( )(5)电源 U－I 图象上某点纵、横坐标的乘积对应此时的输出功率。( )答案 (1)√ (2)× (3)√ (4)× (5)√2.[人教选修 3－1·P63·T1]一个电源接 8 Ω 电阻时，通过电源的电流为 0.15 A，接 13 Ω电阻时，通过电源的电流为 0.10 A，则电源的电动势和内阻分别为( )A.2 V 1.5 Ω B.1.5 V 2 ΩC.2 V 2 Ω D.1.5 V 1.5 Ω解析 由闭合电路欧姆定律得：E＝I1(R1＋r)，E＝I2(R2＋r)，代入数据联立得 r＝2 Ω，E＝1.5 V，故 B 正确。答案 B3.(多选)如图 3 所示是某电源的路端电压与电流的关系图象，下列结论正确的是( )图 3A.电源的电动势为 6.0 VB.电源的内阻为 12 ΩC.电源的短路电流为 0.5 AD.电流为 0.3 A 时的外电阻是 18 Ω解析 由于该电源的 U－I 图象的纵轴坐标不是从零开始的，纵轴上的截距仍为电源的电动势，即 E＝6.0 V，选项 A 正确；由于横轴上的截距 0.5 A 并不是电源的短路电流，故内阻应按斜率的绝对值计算，即 r＝||＝ Ω＝2 Ω，选项 B、C 错误；由闭合电路欧姆定律可得电流 I＝0.3 A 时，外电阻 R＝－r＝18 Ω，故选项 D 正确。答案 AD 闭合电路的动态分析1.程序法：遵循“局部—整...
