高考物理一轮复习 第八章 恒定电流 第2讲 电路 电路的基本规律学案-人教版高三全册物理学案

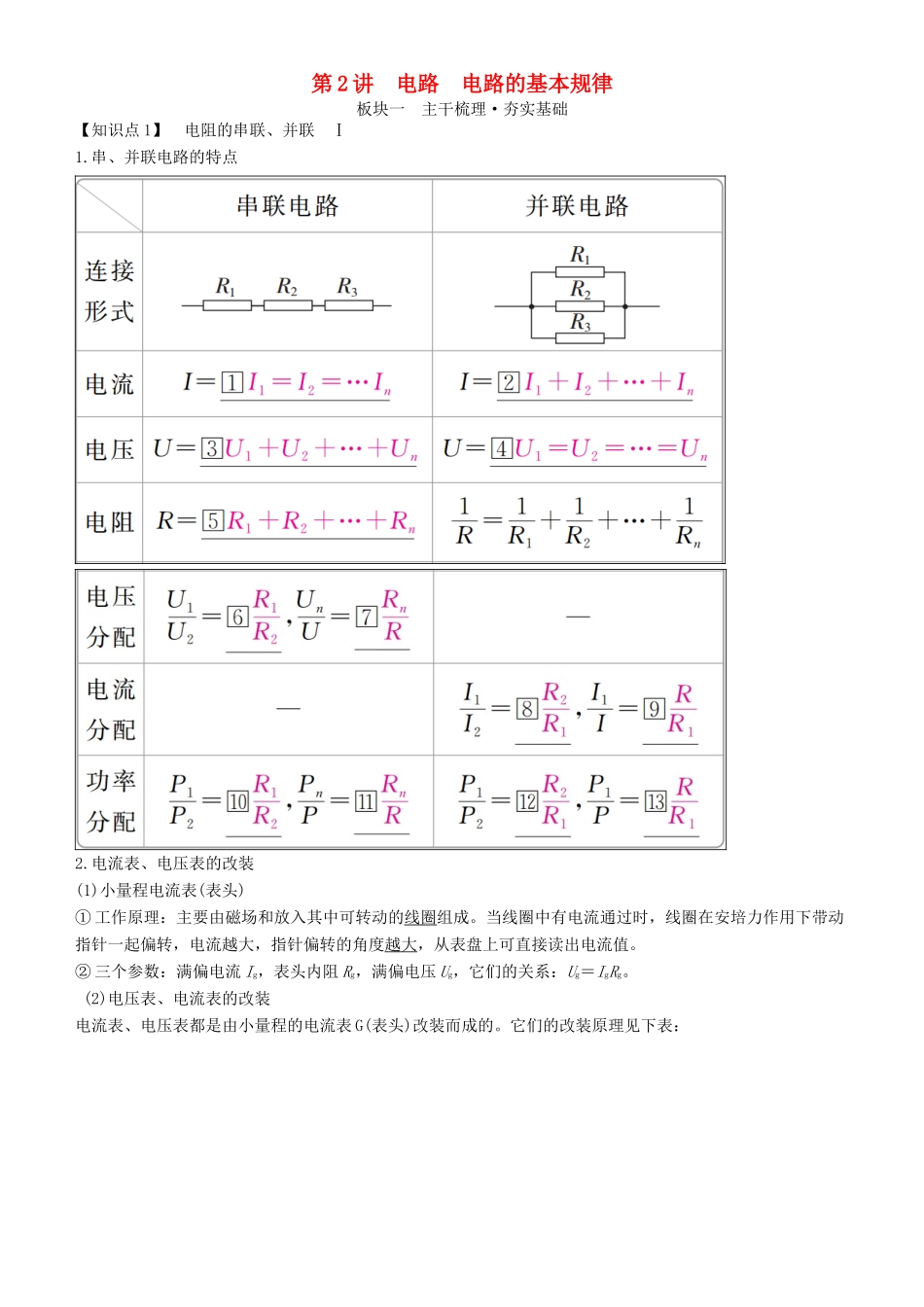

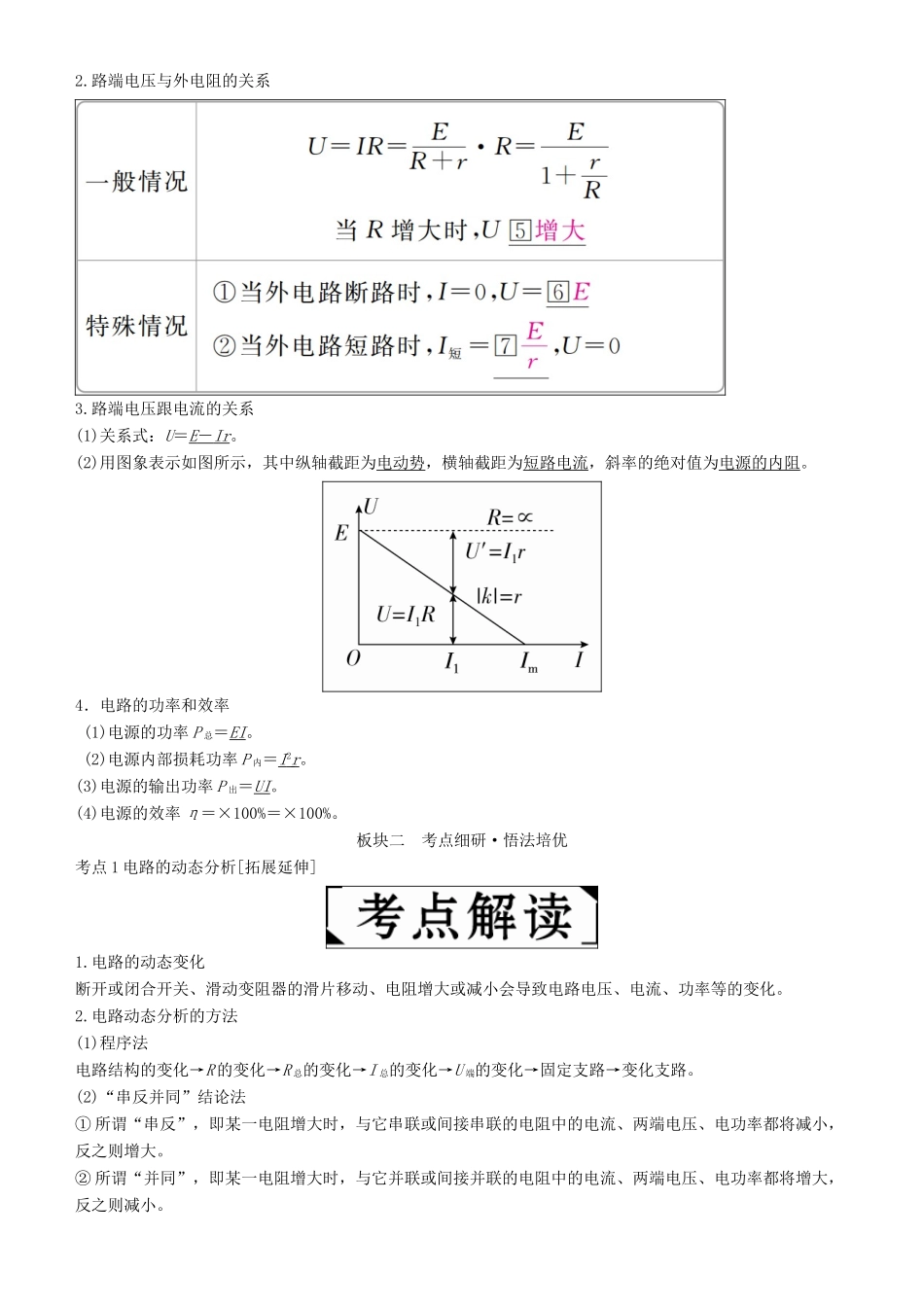

第 2 讲 电路 电路的基本规律板块一 主干梳理·夯实基础【知识点 1】 电阻的串联、并联 Ⅰ1.串、并联电路的特点2.电流表、电压表的改装(1)小量程电流表(表头)① 工作原理：主要由磁场和放入其中可转动的线圈组成。当线圈中有电流通过时，线圈在安培力作用下带动指针一起偏转，电流越大，指针偏转的角度越大，从表盘上可直接读出电流值。② 三个参数：满偏电流 Ig，表头内阻 Rg，满偏电压 Ug，它们的关系：Ug＝IgRg。 (2)电压表、电流表的改装电流表、电压表都是由小量程的电流表 G(表头)改装而成的。它们的改装原理见下表：【知识点 2】 电源的电动势和内阻 Ⅰ1.电动势(1)定义：电动势在数值上等于非静电力把 1 C 的正电荷在电源内部从负极移送到正极所做的功。(2)表达式：E＝。(3)物理意义：反映电源把其他形式的能转化为电势能的本领大小的物理量。(4)特点：大小由非静电力的特性决定，跟电源的体积无关，也跟外电路无关。2.内阻：电源内部也是由导体组成，也有电阻，叫做电源的内阻，常用 r 表示，它是电源的另一重要参数。【知识点 3】 闭合电路的欧姆定律 Ⅱ1.闭合电路欧姆定律(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。(2)公式①I＝(只适用于纯电阻电路)；②E＝U 外＋ Ir (适用于所有电路)。2.路端电压与外电阻的关系3.路端电压跟电流的关系(1)关系式：U＝E － Ir 。(2)用图象表示如图所示，其中纵轴截距为电动势，横轴截距为短路电流，斜率的绝对值为电源的内阻。4．电路的功率和效率 (1)电源的功率 P 总＝EI。 (2)电源内部损耗功率 P 内＝I 2 r 。(3)电源的输出功率 P 出＝UI。(4)电源的效率 η＝×100%＝×100%。板块二 考点细研·悟法培优考点 1 电路的动态分析[拓展延伸] 1.电路的动态变化断开或闭合开关、滑动变阻器的滑片移动、电阻增大或减小会导致电路电压、电流、功率等的变化。2.电路动态分析的方法(1)程序法电路结构的变化→R 的变化→R 总的变化→I 总的变化→U 端的变化→固定支路→变化支路。(2)“串反并同”结论法① 所谓“串反”，即某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小，反之则增大。② 所谓“并同”，即某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大，反之则减小。即：←R↑→(3)极限法对于因滑动变阻器的滑片滑动引起电路变化的问题，可分析将滑动...
