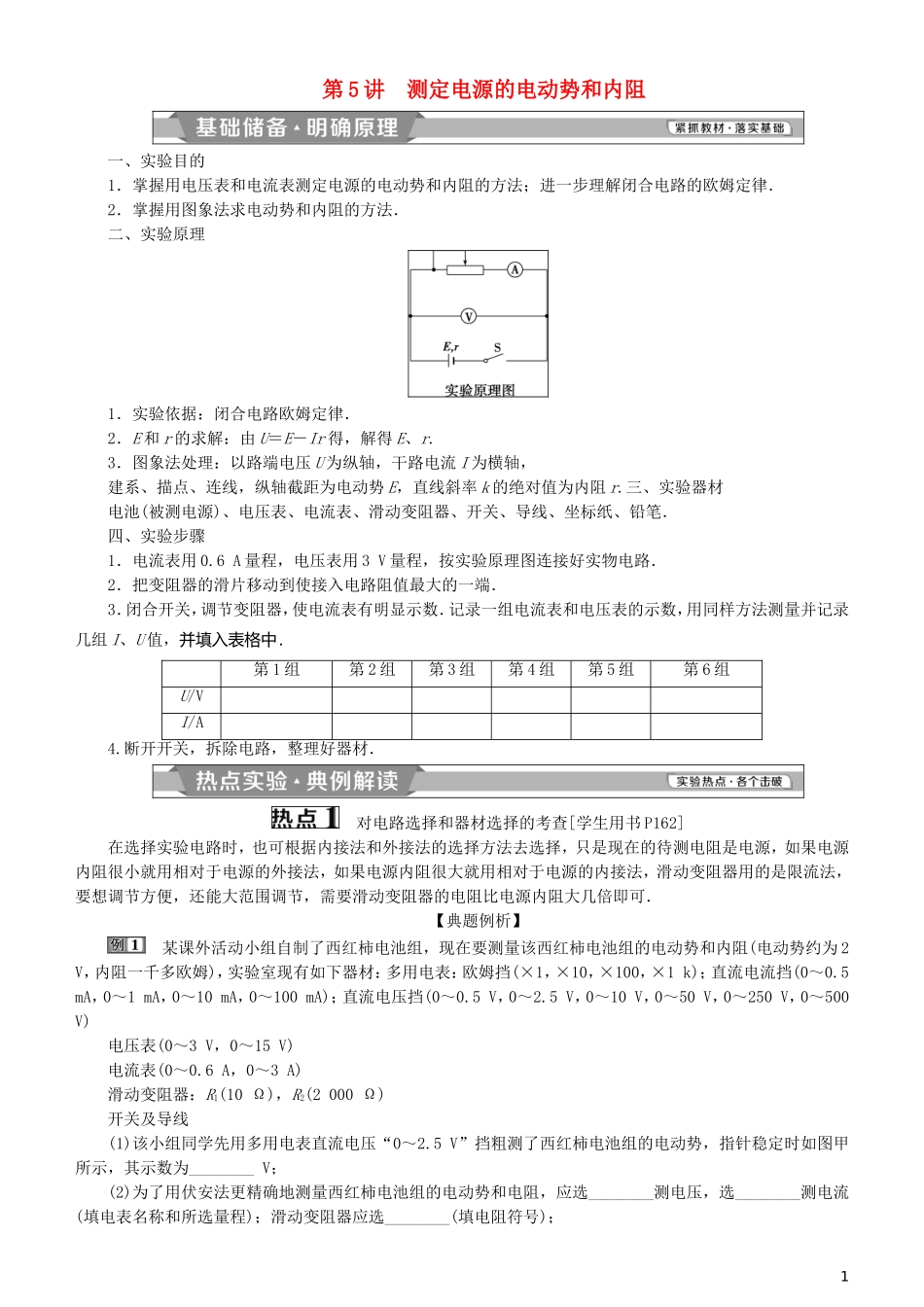

第 5 讲 测定电源的电动势和内阻一、实验目的1．掌握用电压表和电流表测定电源的电动势和内阻的方法；进一步理解闭合电路的欧姆定律．2．掌握用图象法求电动势和内阻的方法．二、实验原理1．实验依据：闭合电路欧姆定律．2．E 和 r 的求解：由 U＝E－Ir 得，解得 E、r.3．图象法处理：以路端电压 U 为纵轴，干路电流 I 为横轴，建系、描点、连线，纵轴截距为电动势 E，直线斜率 k 的绝对值为内阻 r.三、实验器材电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸、铅笔．四、实验步骤1．电流表用 0.6 A 量程，电压表用 3 V 量程，按实验原理图连接好实物电路．2．把变阻器的滑片移动到使接入电路阻值最大的一端．3．闭合开关，调节变阻器，使电流表有明显示数．记录一组电流表和电压表的示数，用同样方法测量并记录几组 I、U 值，并填入表格中．第 1 组第 2 组第 3 组第 4 组第 5 组第 6 组U/VI/A4.断开开关，拆除电路，整理好器材． 对电路选择和器材选择的考查[学生用书 P162]在选择实验电路时，也可根据内接法和外接法的选择方法去选择，只是现在的待测电阻是电源，如果电源内阻很小就用相对于电源的外接法，如果电源内阻很大就用相对于电源的内接法，滑动变阻器用的是限流法，要想调节方便，还能大范围调节，需要滑动变阻器的电阻比电源内阻大几倍即可．【典题例析】 某课外活动小组自制了西红柿电池组，现在要测量该西红柿电池组的电动势和内阻(电动势约为 2 V，内阻一千多欧姆)，实验室现有如下器材：多用电表：欧姆挡(×1，×10，×100，×1 k)；直流电流挡(0～0.5 mA，0～1 mA，0～10 mA，0～100 mA)；直流电压挡(0～0.5 V，0～2.5 V，0～10 V，0～50 V，0～250 V，0～500 V)电压表(0～3 V，0～15 V)电流表(0～0.6 A，0～3 A)滑动变阻器：R1(10 Ω)，R2(2 000 Ω)开关及导线(1)该小组同学先用多用电表直流电压“0～2.5 V”挡粗测了西红柿电池组的电动势，指针稳定时如图甲所示，其示数为________ V；(2)为了用伏安法更精确地测量西红柿电池组的电动势和电阻，应选________测电压，选________测电流(填电表名称和所选量程)；滑动变阻器应选________(填电阻符号)；1(3)请设计方案，在图乙上进行实物连接．甲乙[答案] (1)1.60 (2)电压表(0～3 V) 多用电表直流电流挡 0～1 mA R2 (3)如图所示 1.用电流表和电压表测定由三节干电池串联组成的电池组(电动...
