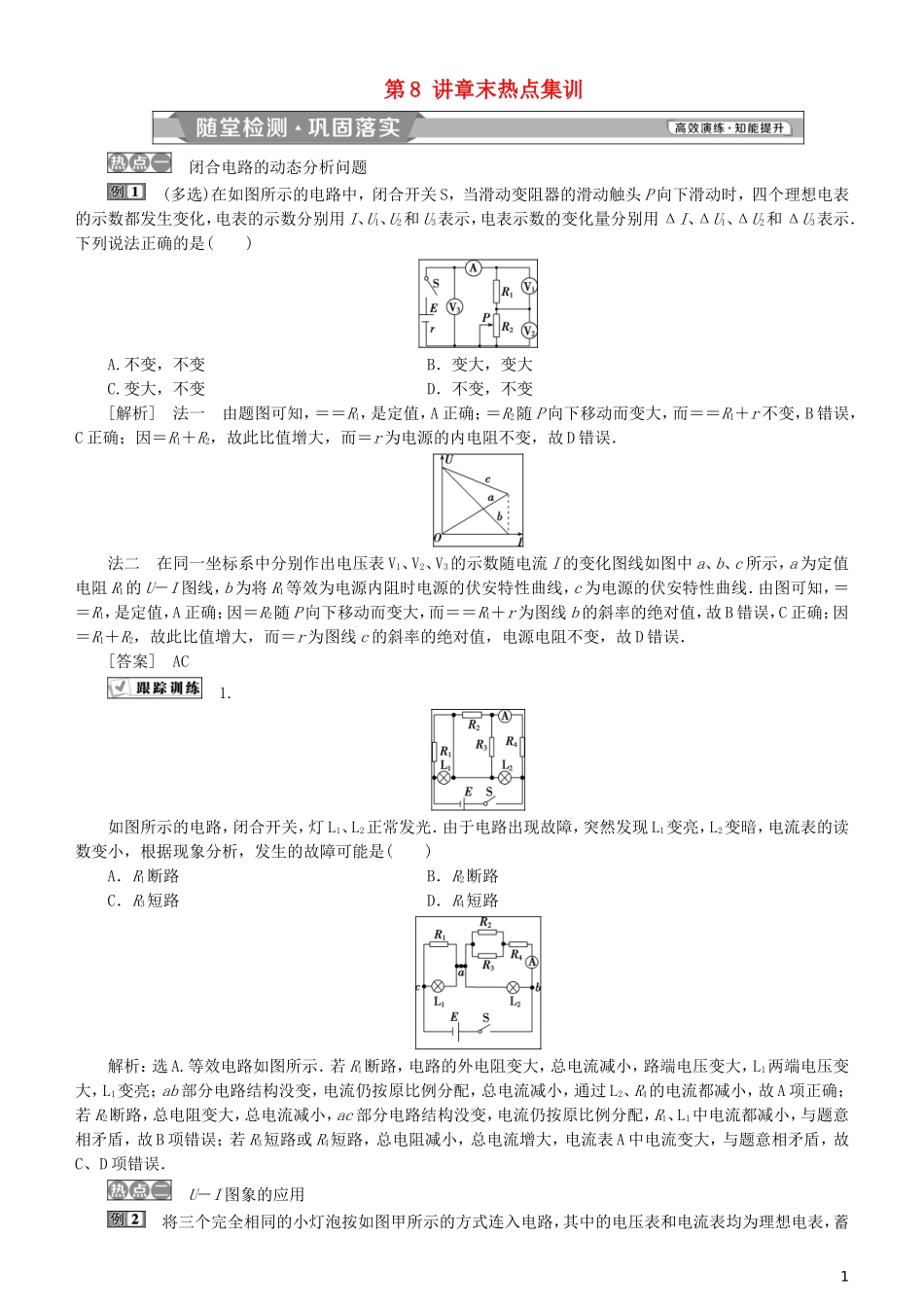

第 8 讲章末热点集训 闭合电路的动态分析问题 (多选)在如图所示的电路中，闭合开关 S，当滑动变阻器的滑动触头 P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用 I、U1、U2和 U3表示，电表示数的变化量分别用 ΔI、ΔU1、ΔU2和 ΔU3表示．下列说法正确的是( )A.不变，不变 B．变大，变大C.变大，不变D．不变，不变[解析] 法一 由题图可知，＝＝R1，是定值，A 正确；＝R2随 P 向下移动而变大，而＝＝R1＋r 不变，B 错误，C 正确；因＝R1＋R2，故此比值增大，而＝r 为电源的内电阻不变，故 D 错误．法二 在同一坐标系中分别作出电压表 V1、V2、V3的示数随电流 I 的变化图线如图中 a、b、c 所示，a 为定值电阻 R1的 U－I 图线，b 为将 R1等效为电源内阻时电源的伏安特性曲线，c 为电源的伏安特性曲线．由图可知，＝＝R1，是定值，A 正确；因＝R2随 P 向下移动而变大，而＝＝R1＋r 为图线 b 的斜率的绝对值，故 B 错误，C 正确；因＝R1＋R2，故此比值增大，而＝r 为图线 c 的斜率的绝对值，电源电阻不变，故 D 错误．[答案] AC 1.如图所示的电路，闭合开关，灯 L1、L2正常发光．由于电路出现故障，突然发现 L1变亮，L2变暗，电流表的读数变小，根据现象分析，发生的故障可能是( )A．R1断路B．R2断路C．R3短路D．R4短路解析：选 A.等效电路如图所示．若 R1断路，电路的外电阻变大，总电流减小，路端电压变大，L1两端电压变大，L1变亮；ab 部分电路结构没变，电流仍按原比例分配，总电流减小，通过 L2、R4的电流都减小，故 A 项正确；若 R2断路，总电阻变大，总电流减小，ac 部分电路结构没变，电流仍按原比例分配，R1、L1中电流都减小，与题意相矛盾，故 B 项错误；若 R3短路或 R4短路，总电阻减小，总电流增大，电流表 A 中电流变大，与题意相矛盾，故C、D 项错误． U－I 图象的应用 将三个完全相同的小灯泡按如图甲所示的方式连入电路，其中的电压表和电流表均为理想电表，蓄1电池的内阻不可忽略．当开关闭合后，电压表 V1的读数为 4.0 V，经测量这种小灯泡的 U－I 图象如图乙所示．则( )A．电压表 V2的读数为 2.0 VB．电流表 A2的读数为 0.6 AC．三个小灯泡消耗的功率之和为 3 WD．该蓄电池的电动势为 8.0 V、内阻为 5.0 Ω[解析] 电压表 V1的读数为 4.0 V，则对应的灯泡 L1中的电流为 0.6 A，由并联电路的特点可知，流过灯泡L2...
