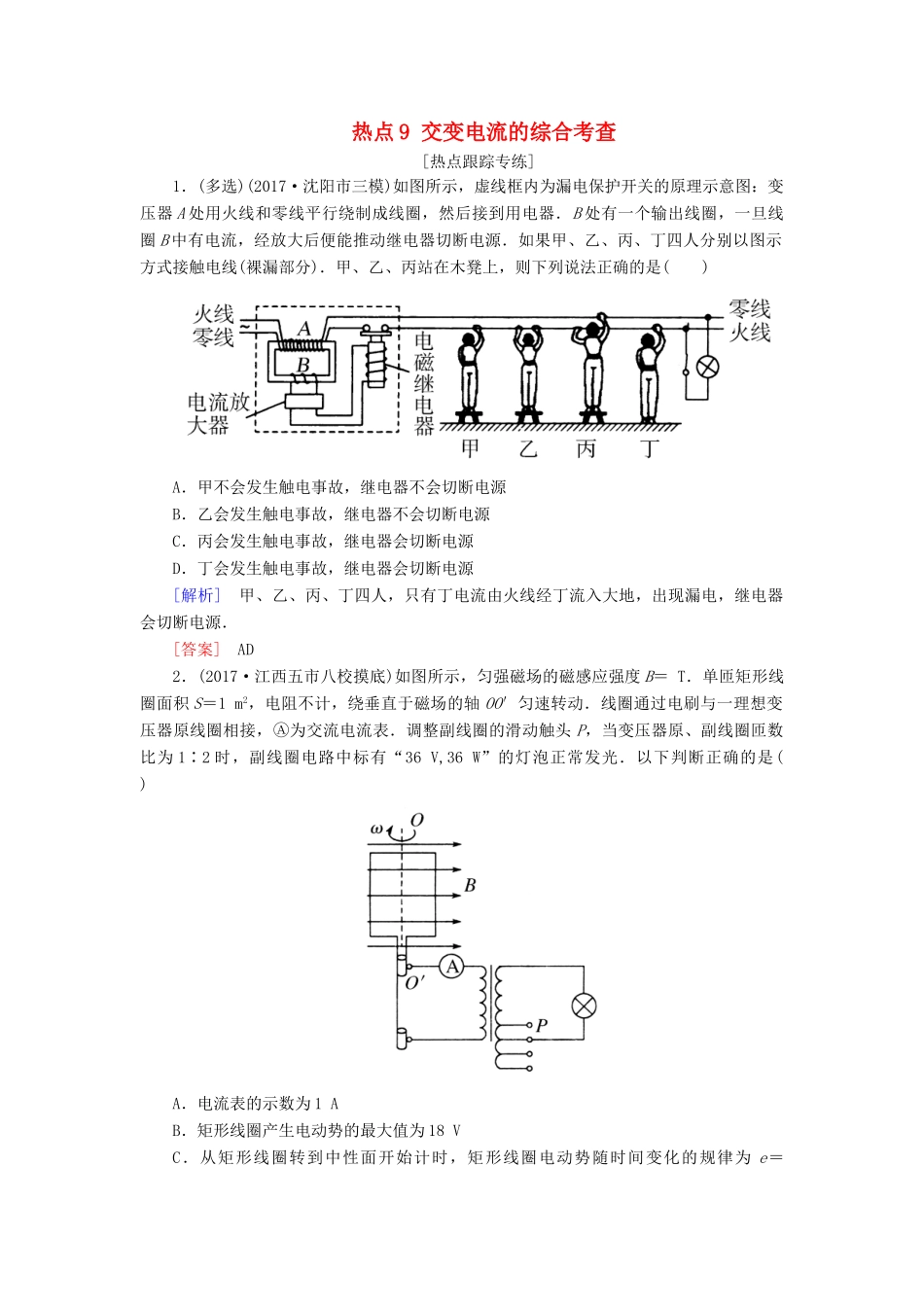

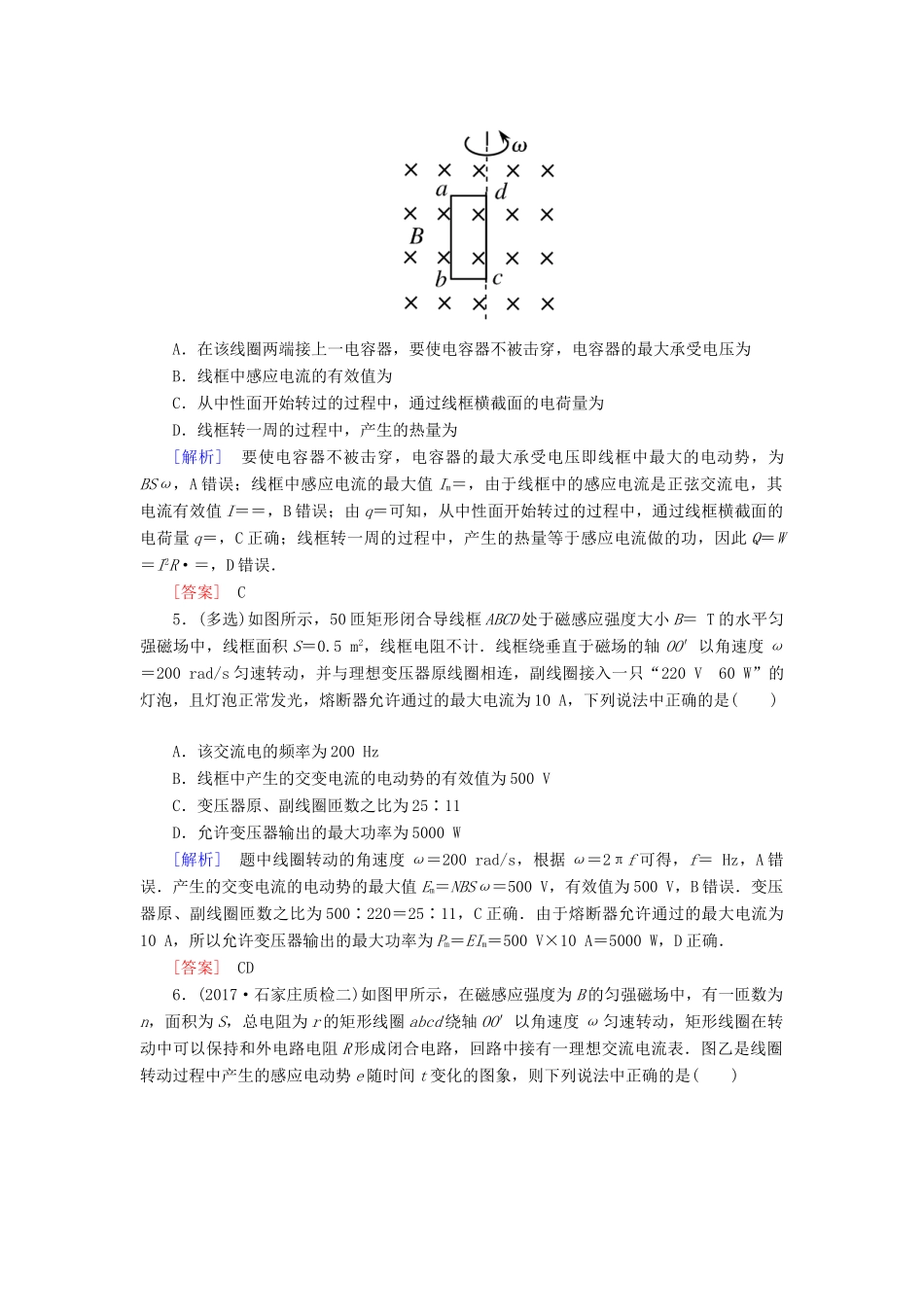

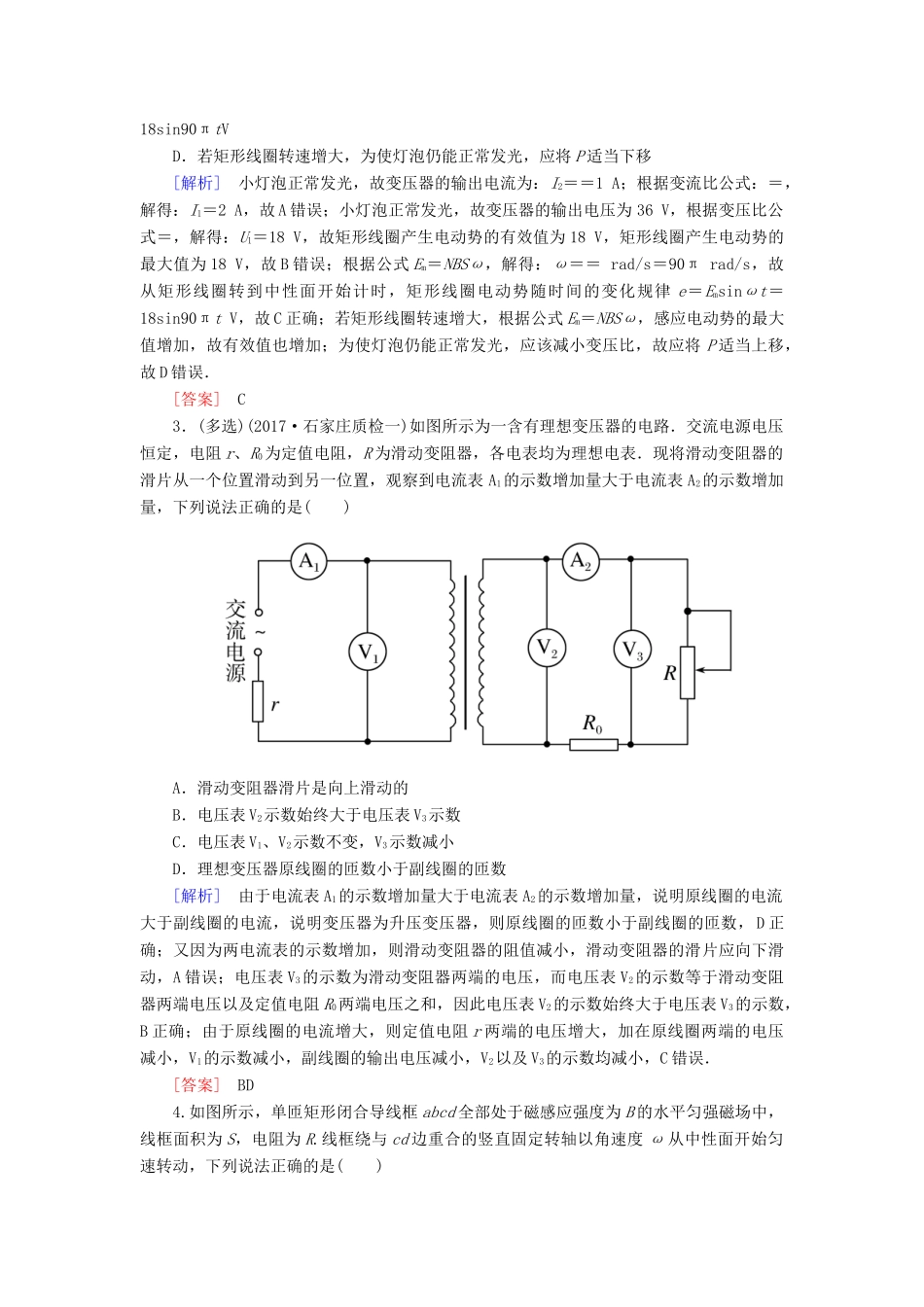

热点 9 交变电流的综合考查[热点跟踪专练]1．(多选)(2017·沈阳市三模)如图所示，虚线框内为漏电保护开关的原理示意图：变压器 A 处用火线和零线平行绕制成线圈，然后接到用电器．B 处有一个输出线圈，一旦线圈 B 中有电流，经放大后便能推动继电器切断电源．如果甲、乙、丙、丁四人分别以图示方式接触电线(裸漏部分)．甲、乙、丙站在木凳上，则下列说法正确的是( )A．甲不会发生触电事故，继电器不会切断电源B．乙会发生触电事故，继电器不会切断电源C．丙会发生触电事故，继电器会切断电源D．丁会发生触电事故，继电器会切断电源[解析] 甲、乙、丙、丁四人，只有丁电流由火线经丁流入大地，出现漏电，继电器会切断电源．[答案] AD2．(2017·江西五市八校摸底)如图所示，匀强磁场的磁感应强度 B＝ T．单匝矩形线圈面积 S＝1 m2，电阻不计，绕垂直于磁场的轴 OO′匀速转动．线圈通过电刷与一理想变压器原线圈相接，Ⓐ为交流电流表．调整副线圈的滑动触头 P，当变压器原、副线圈匝数比为 1∶2 时，副线圈电路中标有“36 V,36 W”的灯泡正常发光．以下判断正确的是( )A．电流表的示数为 1 AB．矩形线圈产生电动势的最大值为 18 VC．从矩形线圈转到中性面开始计时，矩形线圈电动势随时间变化的规律为 e＝18sin90πtVD．若矩形线圈转速增大，为使灯泡仍能正常发光，应将 P 适当下移[解析] 小灯泡正常发光，故变压器的输出电流为：I2＝＝1 A；根据变流比公式：＝，解得：I1＝2 A，故 A 错误；小灯泡正常发光，故变压器的输出电压为 36 V，根据变压比公式＝，解得：U1＝18 V，故矩形线圈产生电动势的有效值为 18 V，矩形线圈产生电动势的最大值为 18 V，故 B 错误；根据公式 Em＝NBSω，解得：ω＝＝ rad/s＝90π rad/s，故从矩形线圈转到中性面开始计时，矩形线圈电动势随时间的变化规律 e＝Emsinωt＝18sin90πt V，故 C 正确；若矩形线圈转速增大，根据公式 Em＝NBSω，感应电动势的最大值增加，故有效值也增加；为使灯泡仍能正常发光，应该减小变压比，故应将 P 适当上移，故 D 错误．[答案] C3．(多选)(2017·石家庄质检一)如图所示为一含有理想变压器的电路．交流电源电压恒定，电阻 r、R0为定值电阻，R 为滑动变阻器，各电表均为理想电表．现将滑动变阻器的滑片从一个位置滑动到另一位置，观察到电流表 A1的示数增加量大于电流表 A2的示数增加量，下列说法正确的是( )A．滑动变阻器...
