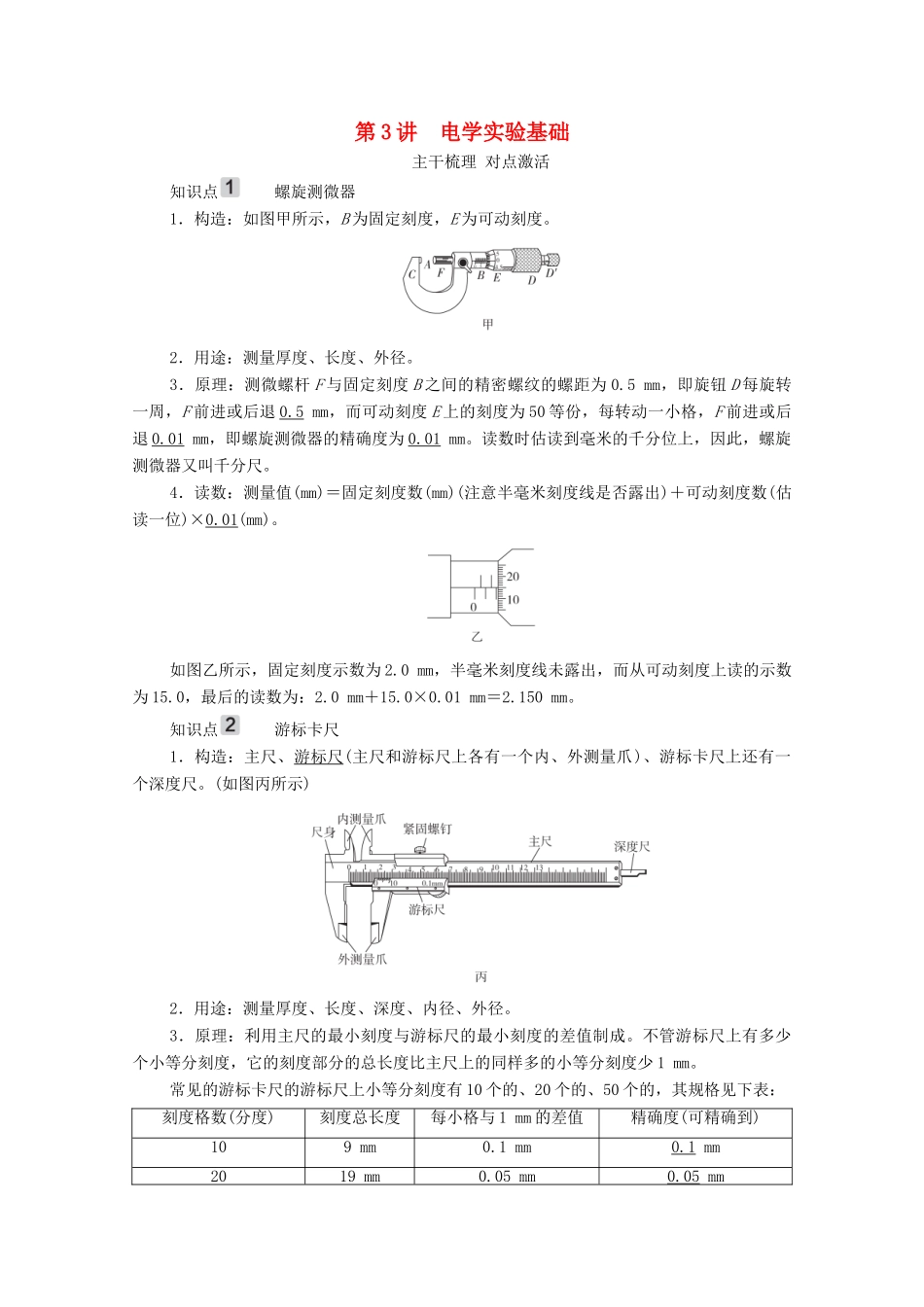

第 3 讲 电学实验基础主干梳理 对点激活知识点 螺旋测微器 1．构造：如图甲所示，B 为固定刻度，E 为可动刻度。2．用途：测量厚度、长度、外径。3．原理：测微螺杆 F 与固定刻度 B 之间的精密螺纹的螺距为 0.5 mm，即旋钮 D 每旋转一周，F 前进或后退 0.5 mm，而可动刻度 E 上的刻度为 50 等份，每转动一小格，F 前进或后退 0.01 mm，即螺旋测微器的精确度为 0.01 mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。4．读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)。如图乙所示，固定刻度示数为 2.0 mm，半毫米刻度线未露出，而从可动刻度上读的示数为 15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm。知识点 游标卡尺 1．构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺。(如图丙所示)2．用途：测量厚度、长度、深度、内径、外径。3．原理：利用主尺的最小刻度与游标尺的最小刻度的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少 1 mm。常见的游标卡尺的游标尺上小等分刻度有 10 个的、20 个的、50 个的，其规格见下表：刻度格数(分度)刻度总长度每小格与 1 mm 的差值精确度(可精确到)109 mm0.1 mm0.1 mm2019 mm0.05 mm0.05 mm5049 mm0.02 mm0.02 mm4．读数：若用 x 表示从主尺上读出的整毫米数，K 表示从游标尺上读出与主尺上某一刻度线对齐的游标的格数，则记录结果表示为(x＋K×精确度) mm。知识点 常用电表的读数 对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时对应的电压或电流，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可。(1)0～3 V 的电压表和 0～3 A 的电流表的读数方法相同，此量程下的精确度分别是 0.1 V 和 0.1 A，看清楚指针的实际位置，读到小数点后面两位。(2)对于 0～15 V 量程的电压表，精确度是 0.5 V，在读数时只要求读到小数点后面一位，即读到 0.1 V。(3)对于 0～0.6 A 量程的电流表，精确度是 0.02 A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半 0.01 A。考点细研 悟法培优考点 1 常见仪器的使用与读数1.游标卡尺读数注意事项(1)看清精确度① 例如(如图所示)易错成 11 mm＋...
