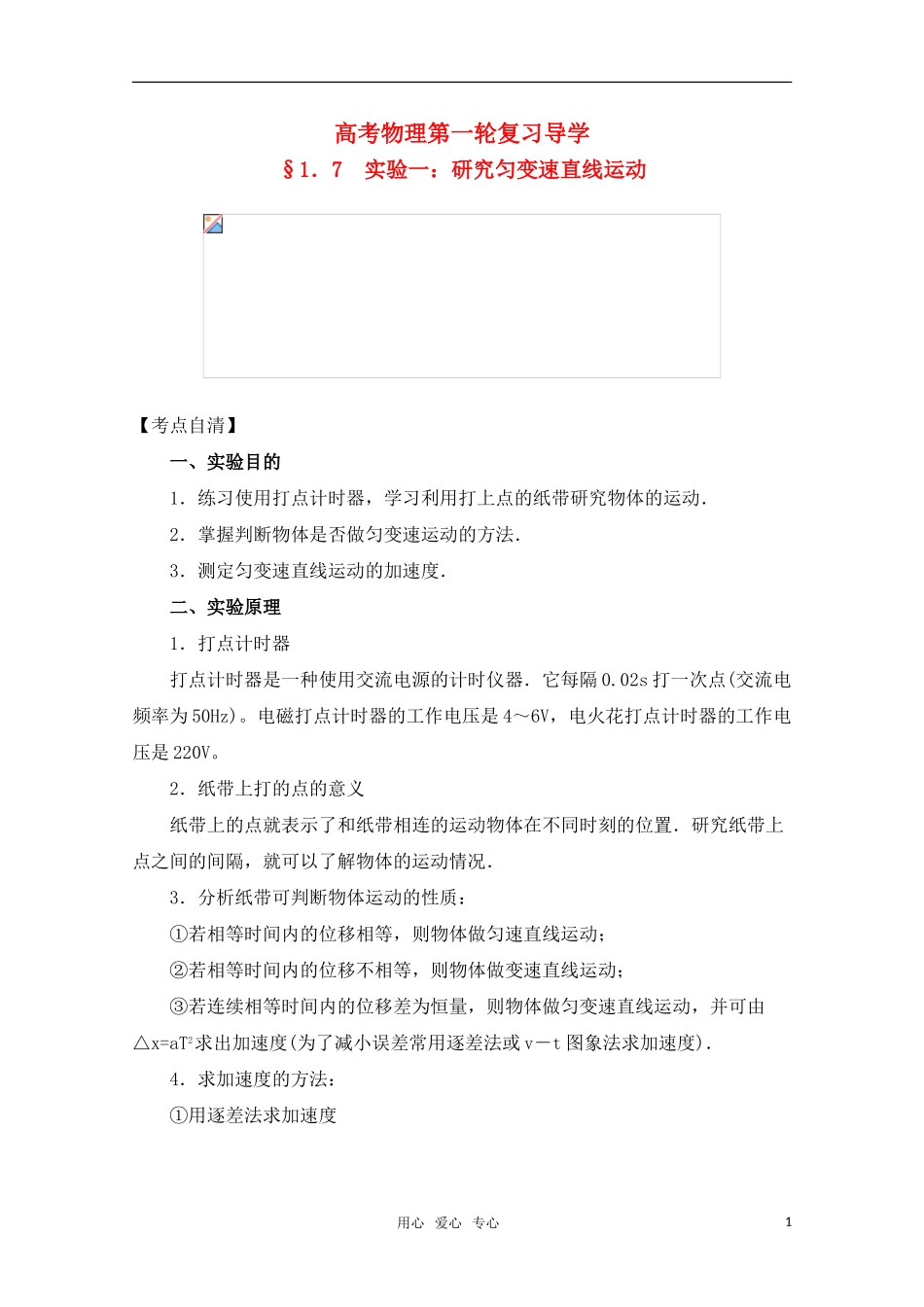

高考物理第一轮复习导学§1．7 实验一：研究匀变速直线运动【考点自清】 一、实验目的 1．练习使用打点计时器，学习利用打上点的纸带研究物体的运动． 2．掌握判断物体是否做匀变速运动的方法． 3．测定匀变速直线运动的加速度． 二、实验原理 1．打点计时器 打点计时器是一种使用交流电源的计时仪器．它每隔 0
02s 打一次点(交流电频率为 50Hz)
电磁打点计时器的工作电压是 4～6V，电火花打点计时器的工作电压是 220V
2．纸带上打的点的意义 纸带上的点就表示了和纸带相连的运动物体在不同时刻的位置．研究纸带上点之间的间隔，就可以了解物体的运动情况． 3．分析纸带可判断物体运动的性质： ①若相等时间内的位移相等，则物体做匀速直线运动； ②若相等时间内的位移不相等，则物体做变速直线运动； ③若连续相等时间内的位移差为恒量，则物体做匀变速直线运动，并可由△x=aT2求出加速度(为了减小误差常用逐差法或 v－t 图象法求加速度)． 4．求加速度的方法： ①用逐差法求加速度用心 爱心 专心1 ②用 v-t 图象法 先根据匀变速直线运动某段时间中点的瞬时速度等于这段时间的平均速度 ③“平均速度法”求加速度： 即利用已求出的瞬时速度值，按加速度的定义式求加速度值，为了充分利用所有实验数据，减小误差，同样采用逐差法进行数据处理． 三、实验器材 电火花打点计时器(或电磁打点计时器)、一端附有滑轮的长木板、小车、纸带、细绳、钩码、刻度尺、导线、电源、复写纸片
四、实验步骤 ⑴、把附有滑轮的长木板平放在实验桌上并使滑轮伸出桌面
⑵、把打点计时器固定在木板上无滑轮的一端，如右图
⑶、把一条细绳拴在小车上，细绳跨过定滑轮，下边吊着适当的数量钩码
点拨：吊适当数量的钩码是为小车的加速度适当大些，减小长度测量的相对误差，并能在纸带上长约 50 厘米的范围内取出 7-8 个计数点为宜
