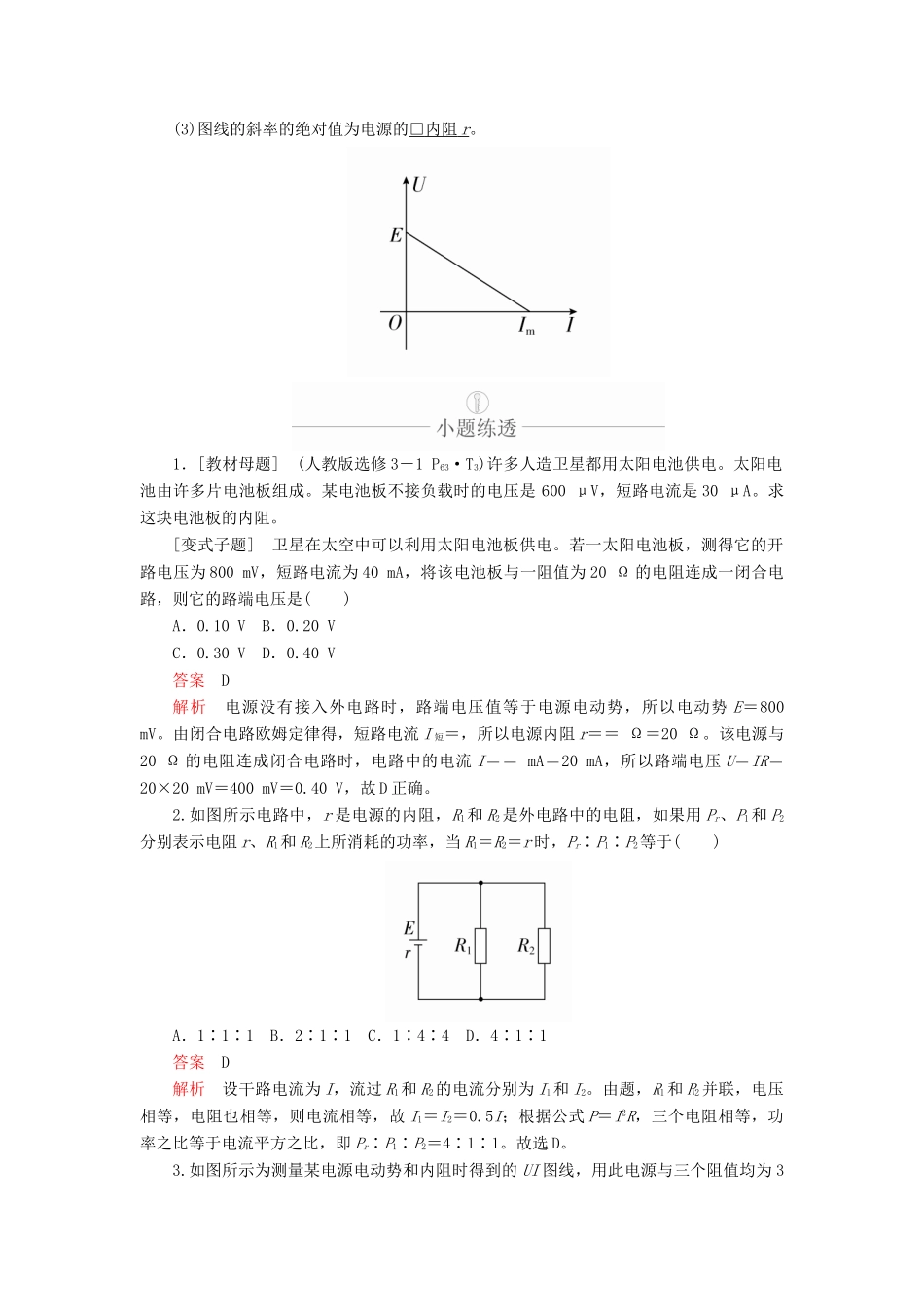

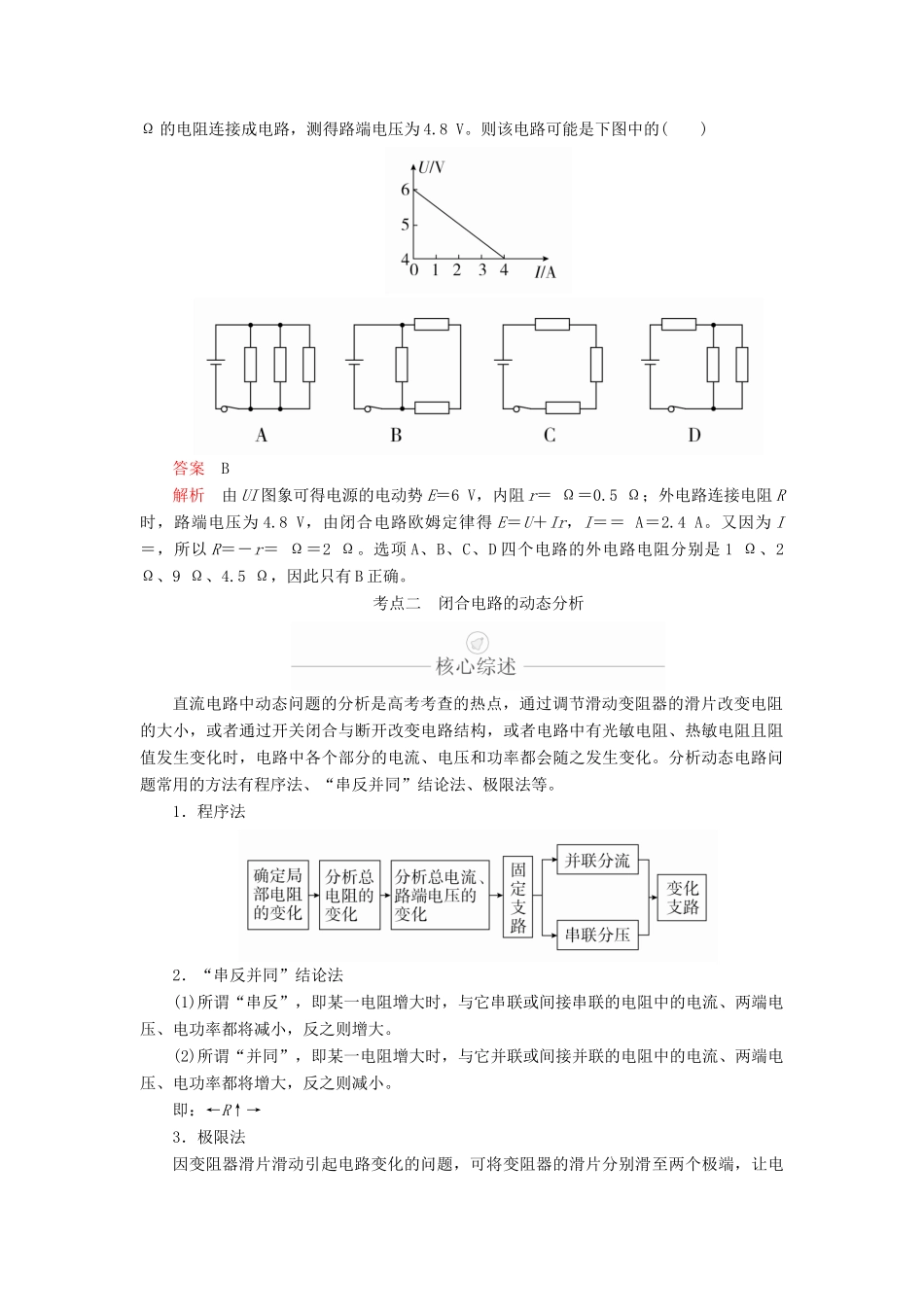

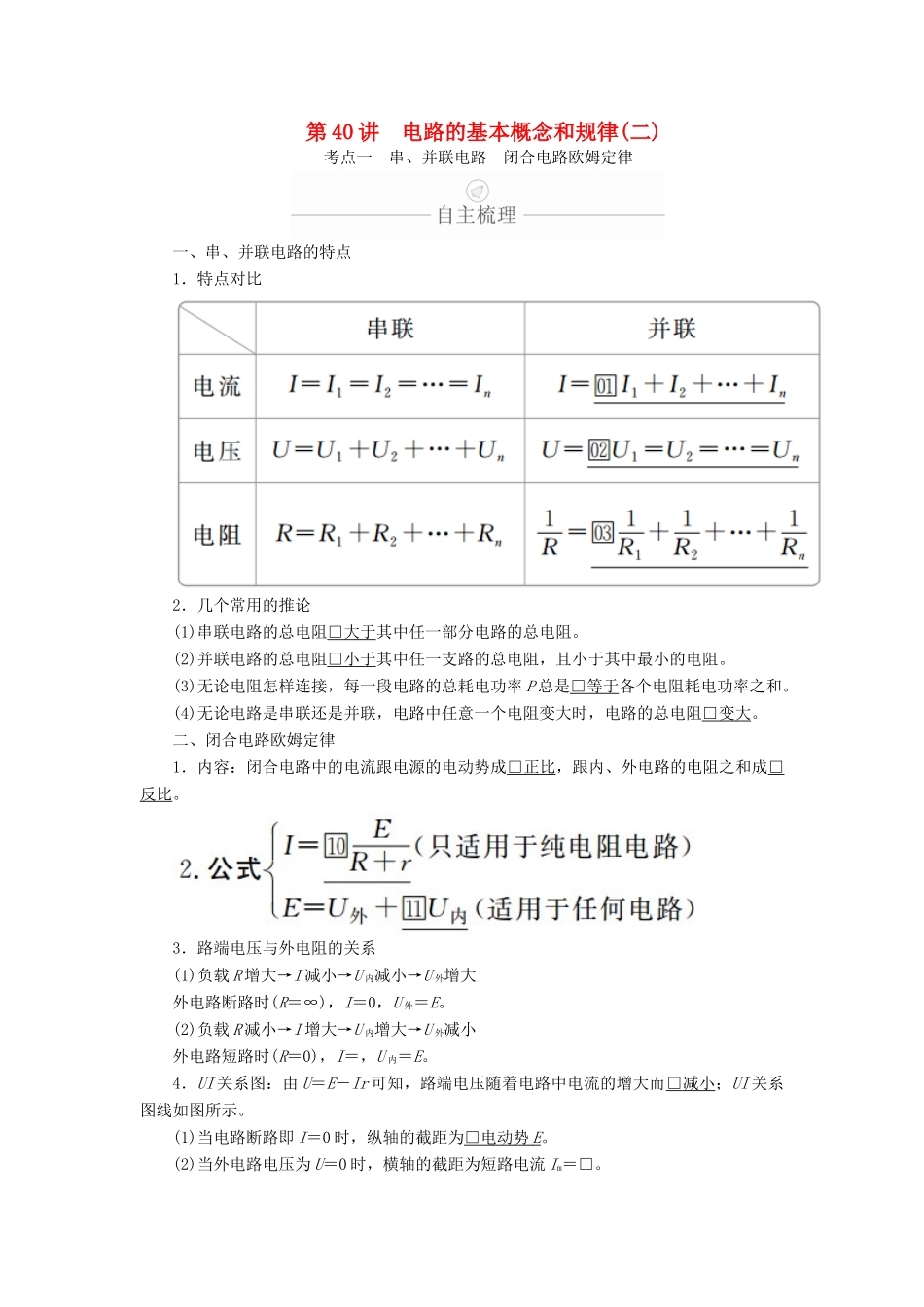

第 40 讲 电路的基本概念和规律(二)考点一 串、并联电路 闭合电路欧姆定律一、串、并联电路的特点1．特点对比2．几个常用的推论(1)串联电路的总电阻□ 大于 其中任一部分电路的总电阻。(2)并联电路的总电阻□ 小于 其中任一支路的总电阻，且小于其中最小的电阻。(3)无论电阻怎样连接，每一段电路的总耗电功率 P 总是□ 等于 各个电阻耗电功率之和。(4)无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻□ 变大 。二、闭合电路欧姆定律1．内容：闭合电路中的电流跟电源的电动势成□ 正比 ，跟内、外电路的电阻之和成□反比。3．路端电压与外电阻的关系(1)负载 R 增大→I 减小→U 内减小→U 外增大外电路断路时(R＝∞)，I＝0，U 外＝E。(2)负载 R 减小→I 增大→U 内增大→U 外减小外电路短路时(R＝0)，I＝，U 内＝E。4．UI 关系图：由 U＝E－Ir 可知，路端电压随着电路中电流的增大而□ 减小 ；UI 关系图线如图所示。(1)当电路断路即 I＝0 时，纵轴的截距为□ 电动势 E 。(2)当外电路电压为 U＝0 时，横轴的截距为短路电流 Im＝□。(3)图线的斜率的绝对值为电源的□ 内阻 r 。1．[教材母题] (人教版选修 3－1 P63·T3)许多人造卫星都用太阳电池供电。太阳电池由许多片电池板组成。某电池板不接负载时的电压是 600 μV，短路电流是 30 μA。求这块电池板的内阻。[变式子题] 卫星在太空中可以利用太阳电池板供电。若一太阳电池板，测得它的开路电压为 800 mV，短路电流为 40 mA，将该电池板与一阻值为 20 Ω 的电阻连成一闭合电路，则它的路端电压是( )A．0.10 V B．0.20 VC．0.30 V D．0.40 V答案 D解析 电源没有接入外电路时，路端电压值等于电源电动势，所以电动势 E＝800 mV。由闭合电路欧姆定律得，短路电流 I 短＝，所以电源内阻 r＝＝ Ω＝20 Ω。该电源与20 Ω 的电阻连成闭合电路时，电路中的电流 I＝＝ mA＝20 mA，所以路端电压 U＝IR＝20×20 mV＝400 mV＝0.40 V，故 D 正确。2.如图所示电路中，r 是电源的内阻，R1和 R2是外电路中的电阻，如果用 Pr、P1和 P2分别表示电阻 r、R1和 R2上所消耗的功率，当 R1＝R2＝r 时，Pr∶P1∶P2等于( )A．1∶1∶1 B．2∶1∶1 C．1∶4∶4 D．4∶1∶1答案 D解析 设干路电流为 I，流过 R1和 R2的电流分别为 I1和 I2。由题，R1和 R2并联，电压相等，电阻也相等，则电流相等，...
