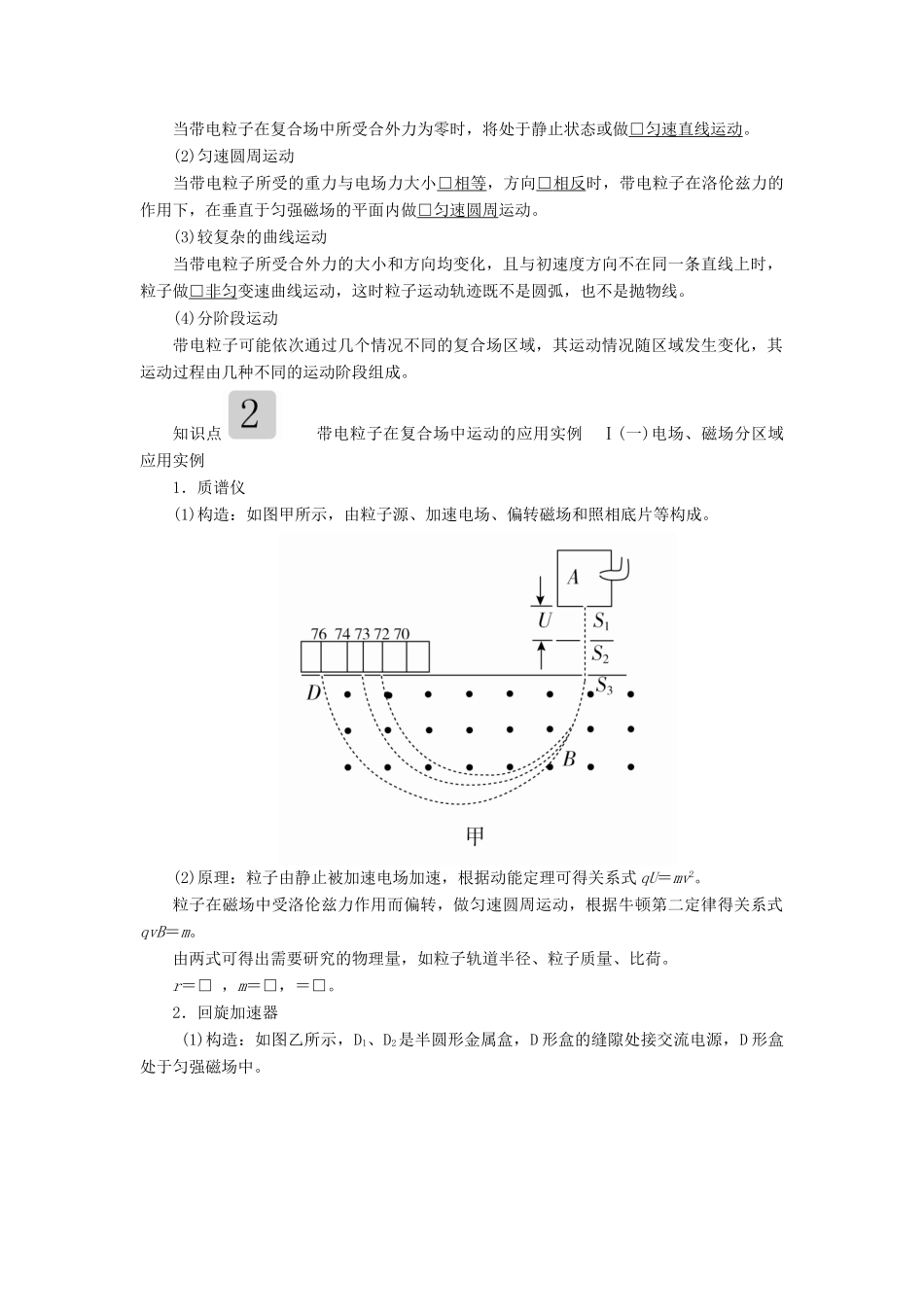

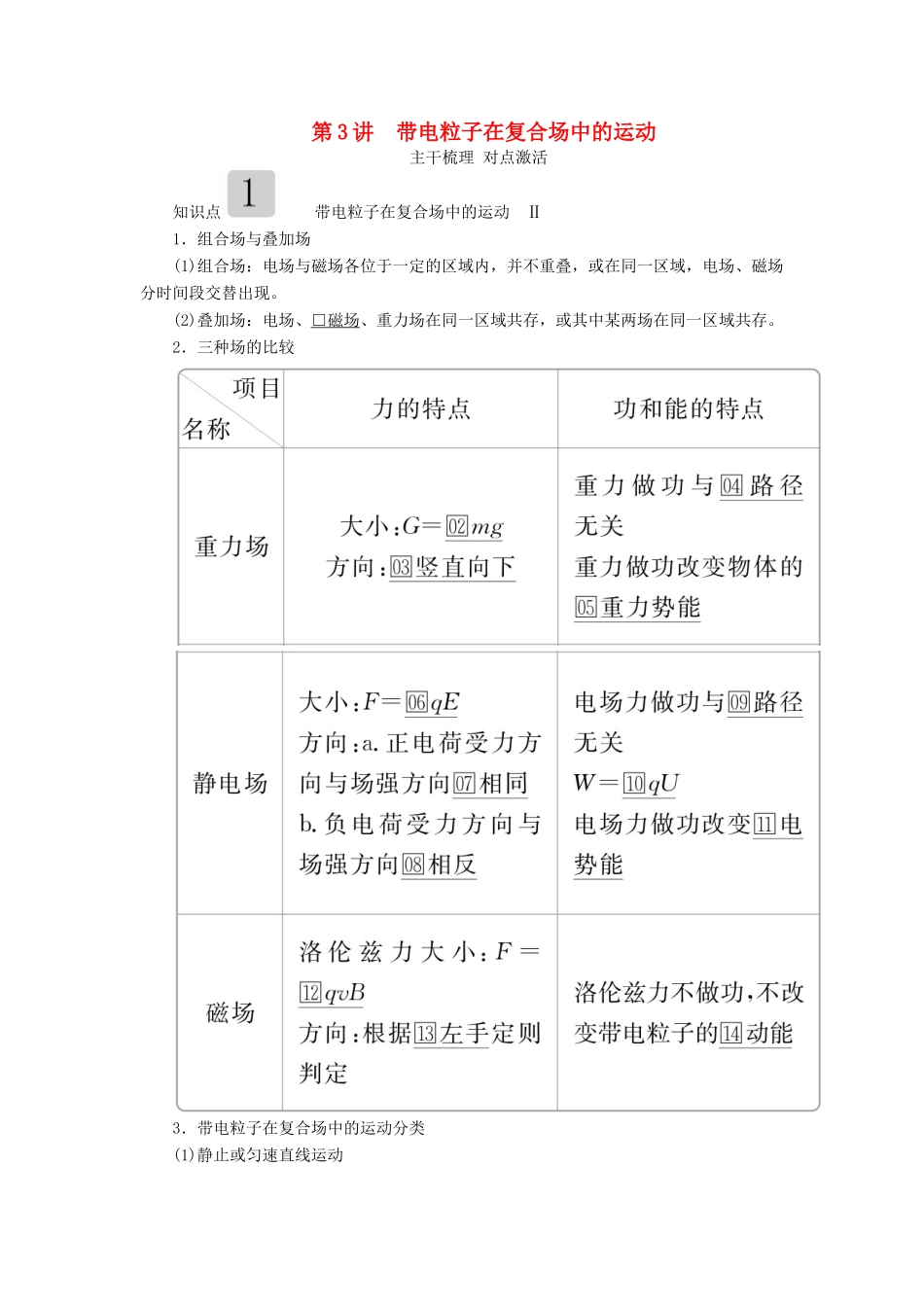

第 3 讲 带电粒子在复合场中的运动主干梳理 对点激活知识点 带电粒子在复合场中的运动 Ⅱ1．组合场与叠加场(1)组合场：电场与磁场各位于一定的区域内，并不重叠，或在同一区域，电场、磁场分时间段交替出现。(2)叠加场：电场、□ 磁场 、重力场在同一区域共存，或其中某两场在同一区域共存。2．三种场的比较3．带电粒子在复合场中的运动分类(1)静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做□ 匀速直线运动 。(2)匀速圆周运动当带电粒子所受的重力与电场力大小□ 相等 ，方向□ 相反 时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做□ 匀速圆周 运动。(3)较复杂的曲线运动当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一条直线上时，粒子做□ 非匀 变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线。(4)分阶段运动带电粒子可能依次通过几个情况不同的复合场区域，其运动情况随区域发生变化，其运动过程由几种不同的运动阶段组成。知识点 带电粒子在复合场中运动的应用实例 Ⅰ(一)电场、磁场分区域应用实例1．质谱仪(1)构造：如图甲所示，由粒子源、加速电场、偏转磁场和照相底片等构成。(2)原理：粒子由静止被加速电场加速，根据动能定理可得关系式 qU＝mv2。粒子在磁场中受洛伦兹力作用而偏转，做匀速圆周运动，根据牛顿第二定律得关系式qvB＝m。由两式可得出需要研究的物理量，如粒子轨道半径、粒子质量、比荷。r＝□ ，m＝□，＝□。2．回旋加速器 (1)构造：如图乙所示，D1、D2是半圆形金属盒，D 形盒的缝隙处接交流电源，D 形盒处于匀强磁场中。(2)原理：交流电的周期和粒子做圆周运动的周期相等，粒子在圆周运动的过程中一次一次地经过 D 形盒缝隙，两盒间的电势差一次一次地反向，粒子就会被一次一次地加速。由 qvB＝，得 Ekm＝□，可见粒子获得的最大动能由磁感应强度 B 和 D 形盒半径 r 决定，与加速电压无关。(二)电场、磁场同区域并存的实例一 思维辨析1．带电粒子在复合场中做匀速圆周运动，必有 mg＝Eq，洛伦兹力做向心力。( )2．粒子速度选择器只选择速度大小，不选择速度方向。( )3．回旋加速器中粒子获得的最大动能与加速电压有关。( )4．带电粒子在重力、电场力(恒力)、洛伦兹力三个力作用下可以做变速直线运动。( )5．质谱仪可以测带电粒子比荷。( )6．有的时候，题目中没明确说明时，带电粒子是否考虑重力，要...
