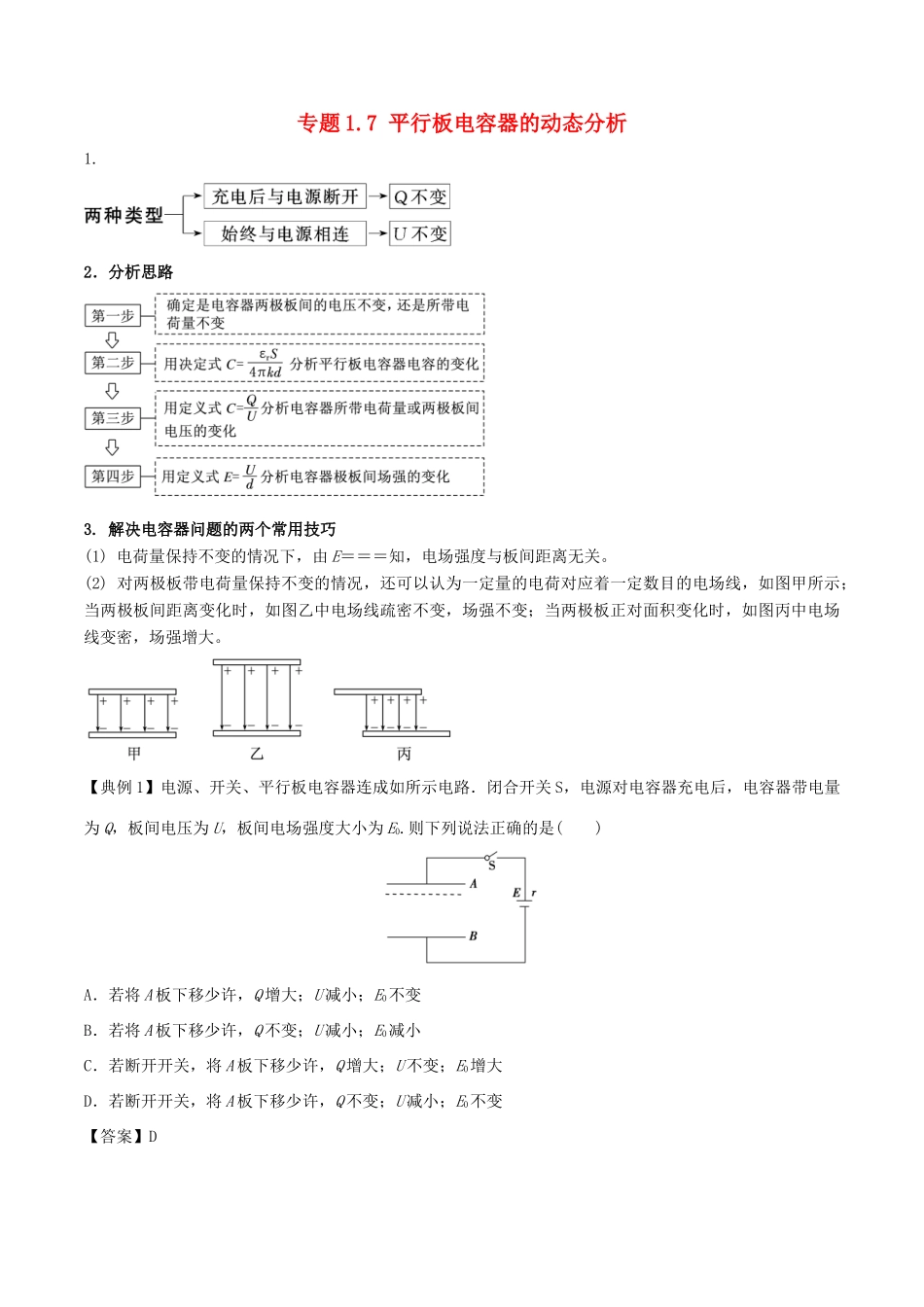

专题 1.7 平行板电容器的动态分析1. 2．分析思路3. 解决电容器问题的两个常用技巧(1) 电荷量保持不变的情况下，由 E＝＝＝知，电场强度与板间距离无关。(2) 对两极板带电荷量保持不变的情况，还可以认为一定量的电荷对应着一定数目的电场线，如图甲所示；当两极板间距离变化时，如图乙中电场线疏密不变，场强不变；当两极板正对面积变化时，如图丙中电场线变密，场强增大。【典例 1】电源、开关、平行板电容器连成如所示电路．闭合开关 S，电源对电容器充电后，电容器带电量为 Q，板间电压为 U，板间电场强度大小为 E0.则下列说法正确的是( )A．若将 A 板下移少许，Q 增大；U 减小；E0不变B．若将 A 板下移少许，Q 不变；U 减小；E0减小C．若断开开关，将 A 板下移少许，Q 增大；U 不变；E0增大D．若断开开关，将 A 板下移少许，Q 不变；U 减小；E0不变【答案】D 【典例 2】传感器是一种采集信息的重要器件，如图是一种测定压力的电容式传感器，当待测压力 F 作用于可动膜片电极上时，可使膜片产生形变，引起电容的变化，将电容器、灵敏电流计和电源串联接成闭合电路，那么( )A．当 F 向上压膜片电极时，电容将减小B．当 F 向上压膜片电极时，电容将增大C．若电流计有示数，则压力 F 发生变化D．若电流计有示数，则压力 F 不发生变化【答案】BC【解析】当压力向上时，膜片电极将向上弯曲，使电容器两个极之间距离减小，电容增大，故 A 错误，B正确．当压力 F 发生变化时，电容器的电容发生变化，电容器会不断的充放电，所以电流计有示数，当压力不变时，因为电压恒定，电容器带电量不会发生变化，电流计无示数，故 C 正确，D 错误．【典例 3】如下图所示，电路中 A、B 为两块竖直放置的金属板，C 是一只静电计，开关 S 合上后，静电计指针张开一个角度，下述做法可使静电计指针张角增大的是（ ）A． 断开 S 后，使 B 板向右平移一些B． 断开 S 后，使 A、B 两板错开一些C． 保持 S 闭合，使 A、B 两板靠近一些D． 保持 S 闭合，使 A、B 两板正对面积减小一些【答案】AB【跟踪训练】1. 如下图是一个由电池、电阻 R 与平行板电容器组成的串联电路，在增大电容器两极板间距离的过程中( )A．电阻 R 中没有电流B．电容器的电容变小C．电阻 R 中有从 a 流向 b 的电流D．电阻 R 中有从 b 流向 a 的电流【答案】BC【解析】平行板电容器的电容和带电荷量分...
