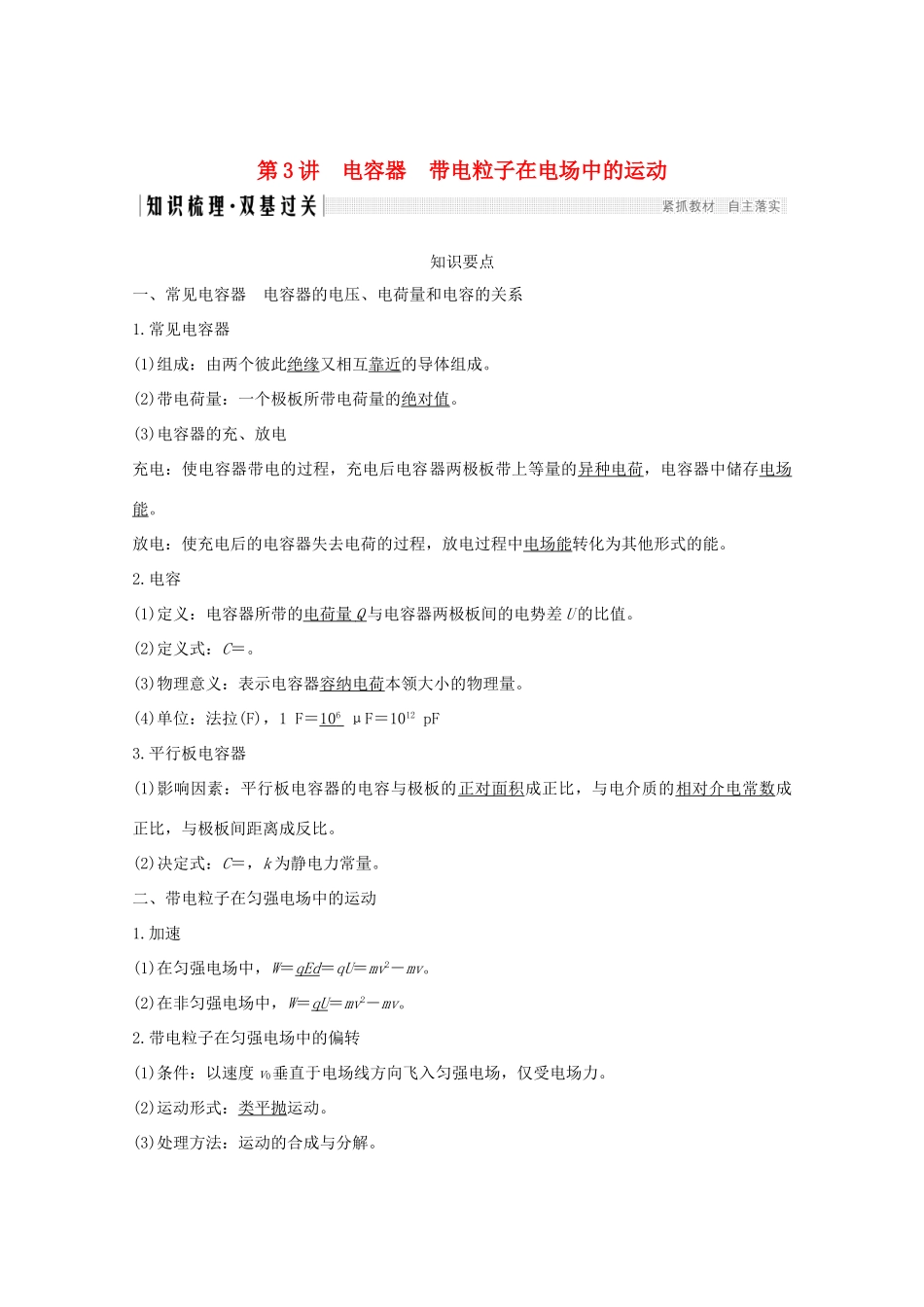

第 3 讲 电容器 带电粒子在电场中的运动知识要点一、常见电容器 电容器的电压、电荷量和电容的关系1.常见电容器(1)组成：由两个彼此绝缘又相互靠近的导体组成。(2)带电荷量：一个极板所带电荷量的绝对值。(3)电容器的充、放电充电：使电容器带电的过程，充电后电容器两极板带上等量的异种电荷，电容器中储存电场能。放电：使充电后的电容器失去电荷的过程，放电过程中电场能转化为其他形式的能。2.电容(1)定义：电容器所带的电荷量 Q 与电容器两极板间的电势差 U 的比值。(2)定义式：C＝。(3)物理意义：表示电容器容纳电荷本领大小的物理量。(4)单位：法拉(F)，1 F＝10 6 μF＝1012 pF3.平行板电容器(1)影响因素：平行板电容器的电容与极板的正对面积成正比，与电介质的相对介电常数成正比，与极板间距离成反比。(2)决定式：C＝，k 为静电力常量。二、带电粒子在匀强电场中的运动1.加速(1)在匀强电场中，W＝qEd＝qU＝mv2－mv。(2)在非匀强电场中，W＝qU＝mv2－mv。2.带电粒子在匀强电场中的偏转(1)条件：以速度 v0垂直于电场线方向飞入匀强电场，仅受电场力。(2)运动形式：类平抛运动。(3)处理方法：运动的合成与分解。图 1① 沿初速度方向为匀速直线运动，运动时间 t＝。② 沿电场力方向为匀加速直线运动，加速度 a＝＝＝。③ 离开电场时的偏移量y＝at2＝。④ 离开电场时的偏转角 tan θ＝＝。三、示波管1.示波管的构造① 电子枪，②偏转电极，③荧光屏(如图 2 所示)图 22.示波管的工作原理(1)YY′偏转电极上加的是待显示的信号电压，XX′偏转电极上是仪器自身产生的锯齿形电压，叫做扫描电压。(2)观察到的现象① 如果在偏转电极 XX′和 YY′之间都没有加电压，则电子枪射出的电子沿直线运动，打在荧光屏中心，在那里产生一个亮斑。② 若所加扫描电压和信号电压的周期相等，就可以在荧光屏上得到待测信号在一个周期内变化的稳定图象。基础诊断1.对于某一电容器，下列说法正确的是( )A.电容器所带的电荷量越多，电容越大B.电容器两极板间的电势差越大，电容越大C.电容器所带的电荷量增加一倍，两极板间的电势差也增加一倍D.电容器两极板间的电势差减小到原来的，它的电容也减小到原来的解析 根据公式 C＝可得，电容的大小跟电容器两端的电势差以及电容器所带电荷量的多少无关，根据公式 C＝可得电容器所带的电荷量增加一倍，两极板间的电势差也增加一倍，所以 C 正确，A、B、D 错误。答案 C2.两平行金属板...
