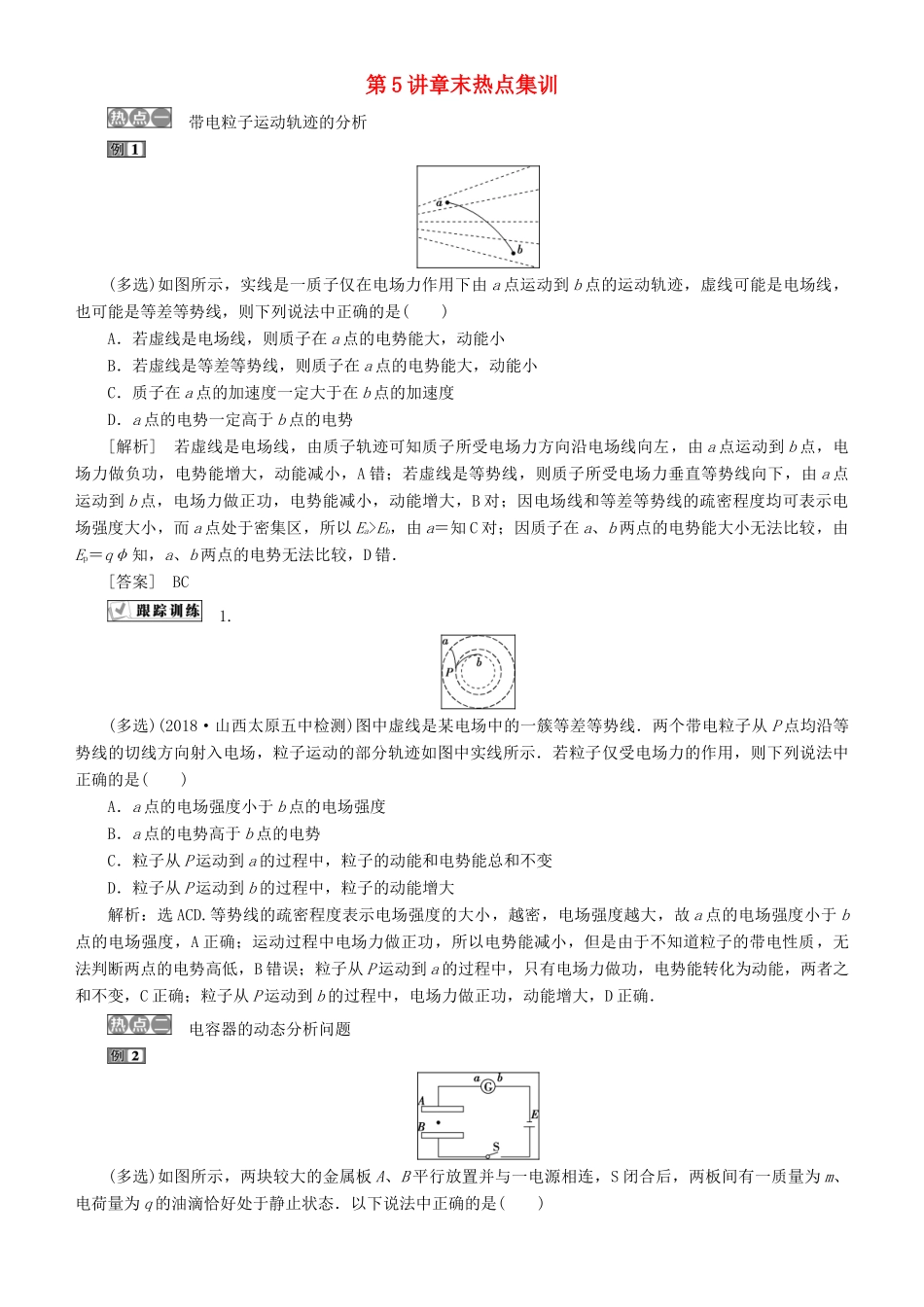

第 5 讲章末热点集训 带电粒子运动轨迹的分析 (多选)如图所示，实线是一质子仅在电场力作用下由 a 点运动到 b 点的运动轨迹，虚线可能是电场线，也可能是等差等势线，则下列说法中正确的是( )A．若虚线是电场线，则质子在 a 点的电势能大，动能小B．若虚线是等差等势线，则质子在 a 点的电势能大，动能小C．质子在 a 点的加速度一定大于在 b 点的加速度D．a 点的电势一定高于 b 点的电势[解析] 若虚线是电场线，由质子轨迹可知质子所受电场力方向沿电场线向左，由 a 点运动到 b 点，电场力做负功，电势能增大，动能减小，A 错；若虚线是等势线，则质子所受电场力垂直等势线向下，由 a 点运动到 b 点，电场力做正功，电势能减小，动能增大，B 对；因电场线和等差等势线的疏密程度均可表示电场强度大小，而 a 点处于密集区，所以 Ea>Eb，由 a＝知 C 对；因质子在 a、b 两点的电势能大小无法比较，由Ep＝qφ 知，a、b 两点的电势无法比较，D 错．[答案] BC 1.(多选)(2018·山西太原五中检测)图中虚线是某电场中的一簇等差等势线．两个带电粒子从 P 点均沿等势线的切线方向射入电场，粒子运动的部分轨迹如图中实线所示．若粒子仅受电场力的作用，则下列说法中正确的是( )A．a 点的电场强度小于 b 点的电场强度B．a 点的电势高于 b 点的电势C．粒子从 P 运动到 a 的过程中，粒子的动能和电势能总和不变D．粒子从 P 运动到 b 的过程中，粒子的动能增大解析：选 ACD.等势线的疏密程度表示电场强度的大小，越密，电场强度越大，故 a 点的电场强度小于 b点的电场强度，A 正确；运动过程中电场力做正功，所以电势能减小，但是由于不知道粒子的带电性质，无法判断两点的电势高低，B 错误；粒子从 P 运动到 a 的过程中，只有电场力做功，电势能转化为动能，两者之和不变，C 正确；粒子从 P 运动到 b 的过程中，电场力做正功，动能增大，D 正确． 电容器的动态分析问题 (多选)如图所示，两块较大的金属板 A、B 平行放置并与一电源相连，S 闭合后，两板间有一质量为 m、电荷量为 q 的油滴恰好处于静止状态．以下说法中正确的是( )A．若将 A 板向上平移一小段位移，则油滴向下加速运动，G 中有 b→a 的电流B．若将 A 板向左平移一小段位移，则油滴仍然静止，G 中有 b→a 的电流C．若将 S 断开，则油滴立即做自由落体运动，G 中无电流D．若将 S 断开，再将...
