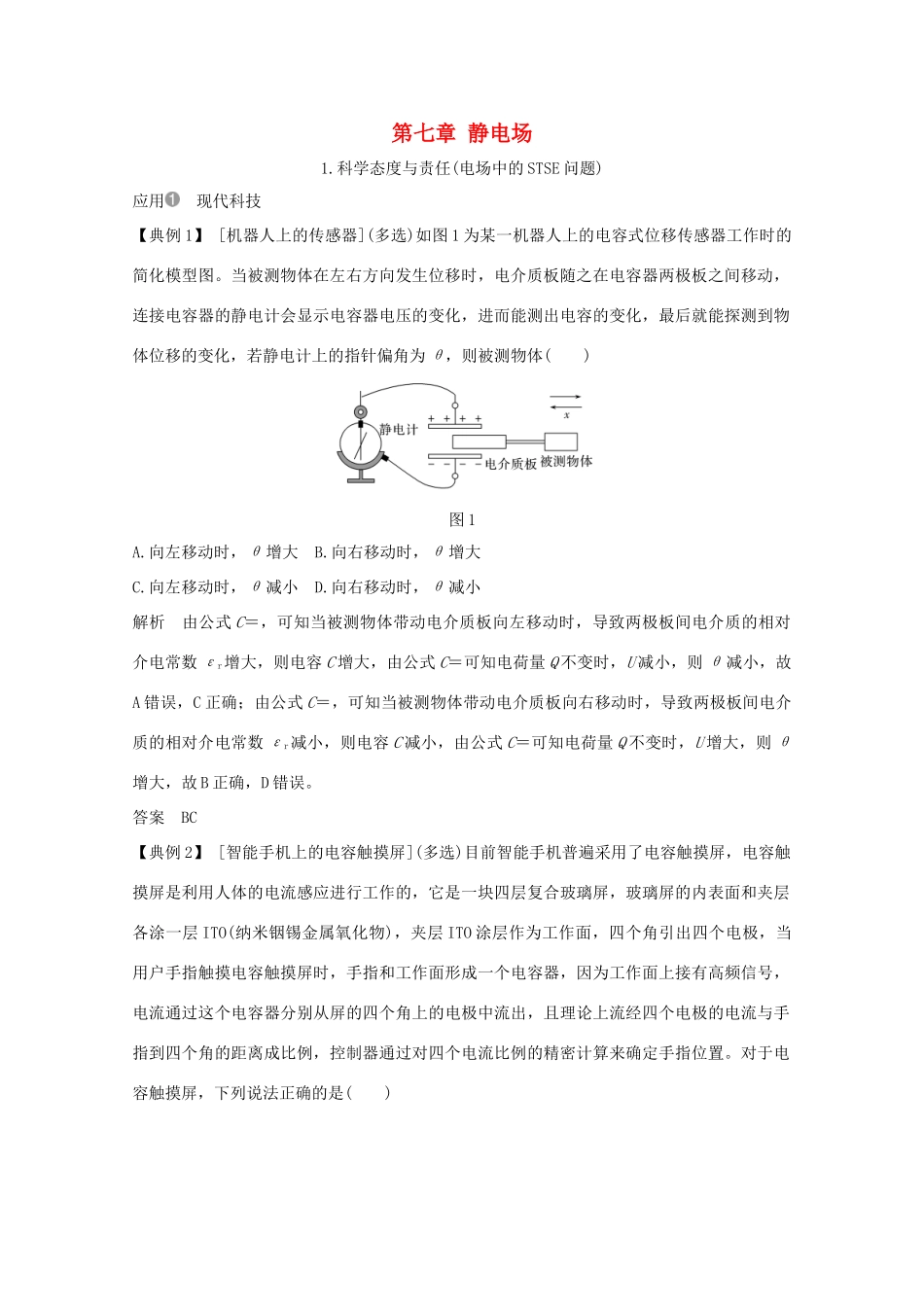

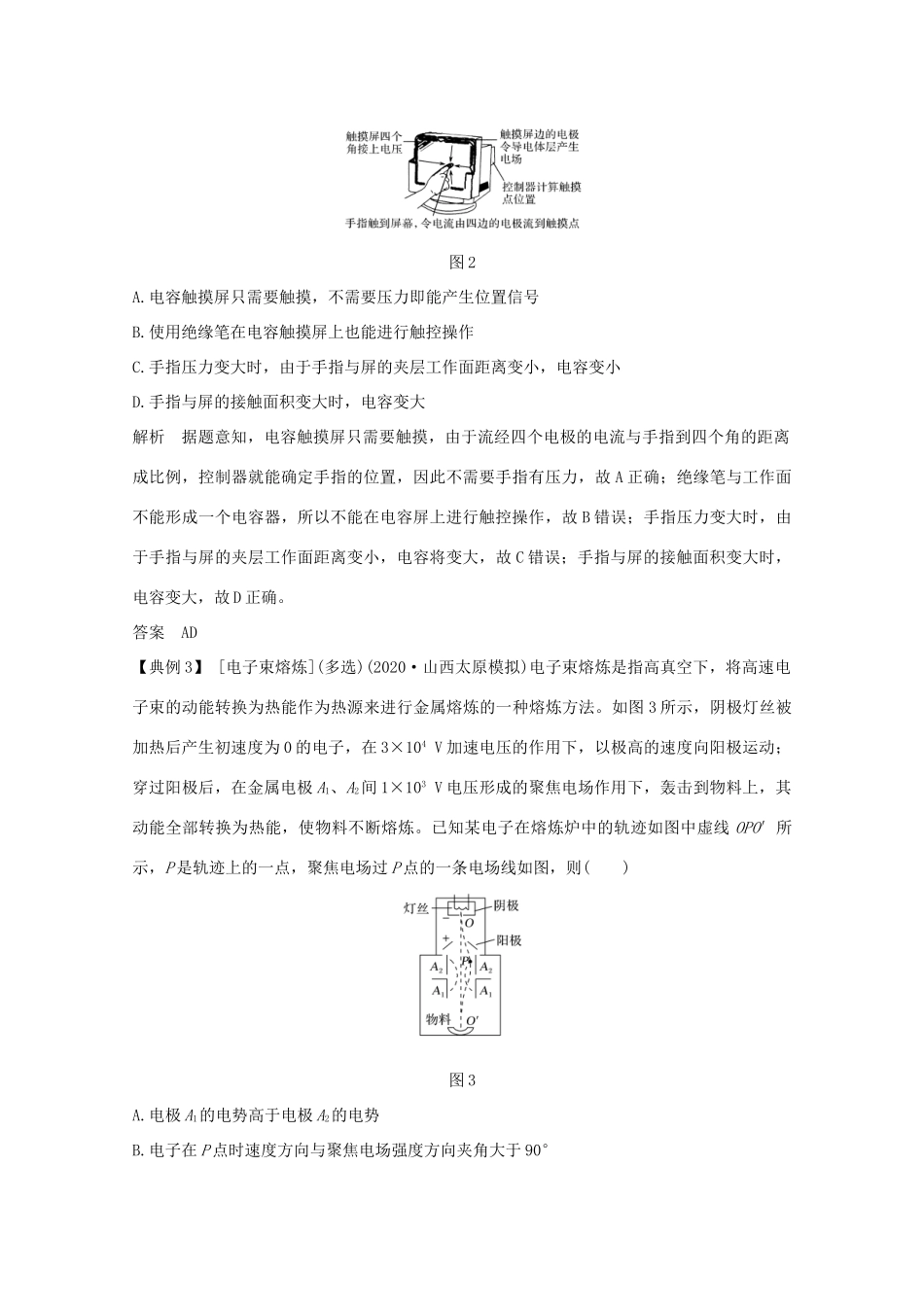

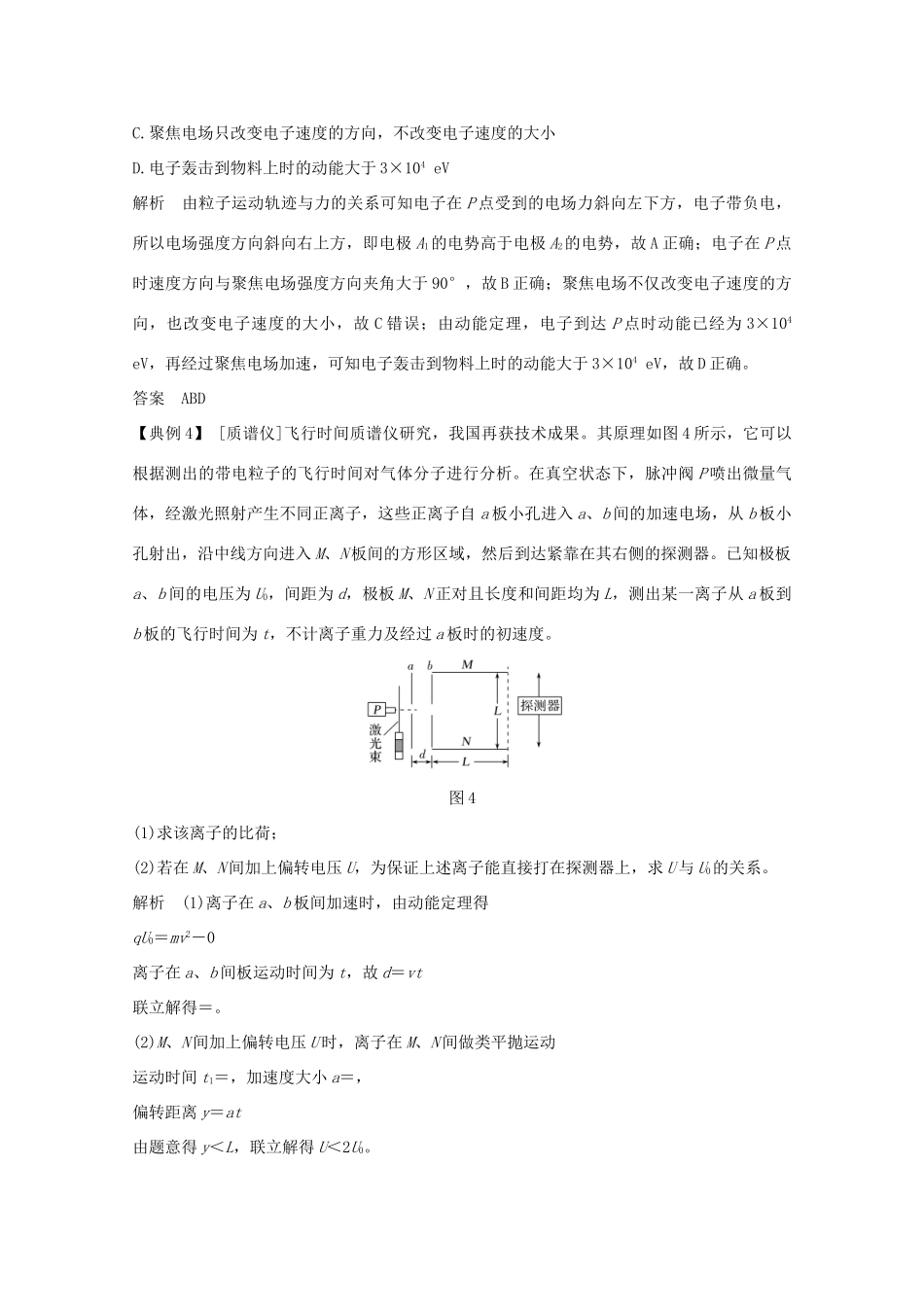

第七章 静电场1.科学态度与责任(电场中的 STSE 问题)应用 现代科技【典例 1】 [机器人上的传感器](多选)如图 1 为某一机器人上的电容式位移传感器工作时的简化模型图。当被测物体在左右方向发生位移时，电介质板随之在电容器两极板之间移动，连接电容器的静电计会显示电容器电压的变化，进而能测出电容的变化，最后就能探测到物体位移的变化，若静电计上的指针偏角为 θ，则被测物体( )图 1A.向左移动时，θ 增大 B.向右移动时，θ 增大C.向左移动时，θ 减小 D.向右移动时，θ 减小解析 由公式 C＝，可知当被测物体带动电介质板向左移动时，导致两极板间电介质的相对介电常数 εr增大，则电容 C 增大，由公式 C＝可知电荷量 Q 不变时，U 减小，则 θ 减小，故A 错误，C 正确；由公式 C＝，可知当被测物体带动电介质板向右移动时，导致两极板间电介质的相对介电常数 εr减小，则电容 C 减小，由公式 C＝可知电荷量 Q 不变时，U 增大，则 θ增大，故 B 正确，D 错误。答案 BC【典例 2】 [智能手机上的电容触摸屏](多选)目前智能手机普遍采用了电容触摸屏，电容触摸屏是利用人体的电流感应进行工作的，它是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂一层 ITO(纳米铟锡金属氧化物)，夹层 ITO 涂层作为工作面，四个角引出四个电极，当用户手指触摸电容触摸屏时，手指和工作面形成一个电容器，因为工作面上接有高频信号，电流通过这个电容器分别从屏的四个角上的电极中流出，且理论上流经四个电极的电流与手指到四个角的距离成比例，控制器通过对四个电流比例的精密计算来确定手指位置。对于电容触摸屏，下列说法正确的是( )图 2A.电容触摸屏只需要触摸，不需要压力即能产生位置信号B.使用绝缘笔在电容触摸屏上也能进行触控操作C.手指压力变大时，由于手指与屏的夹层工作面距离变小，电容变小D.手指与屏的接触面积变大时，电容变大解析 据题意知，电容触摸屏只需要触摸，由于流经四个电极的电流与手指到四个角的距离成比例，控制器就能确定手指的位置，因此不需要手指有压力，故 A 正确；绝缘笔与工作面不能形成一个电容器，所以不能在电容屏上进行触控操作，故 B 错误；手指压力变大时，由于手指与屏的夹层工作面距离变小，电容将变大，故 C 错误；手指与屏的接触面积变大时，电容变大，故 D 正确。答案 AD【典例 3】 [电子束熔炼](多选)(2020·山西太原模拟)电子束熔炼是指高真空...
