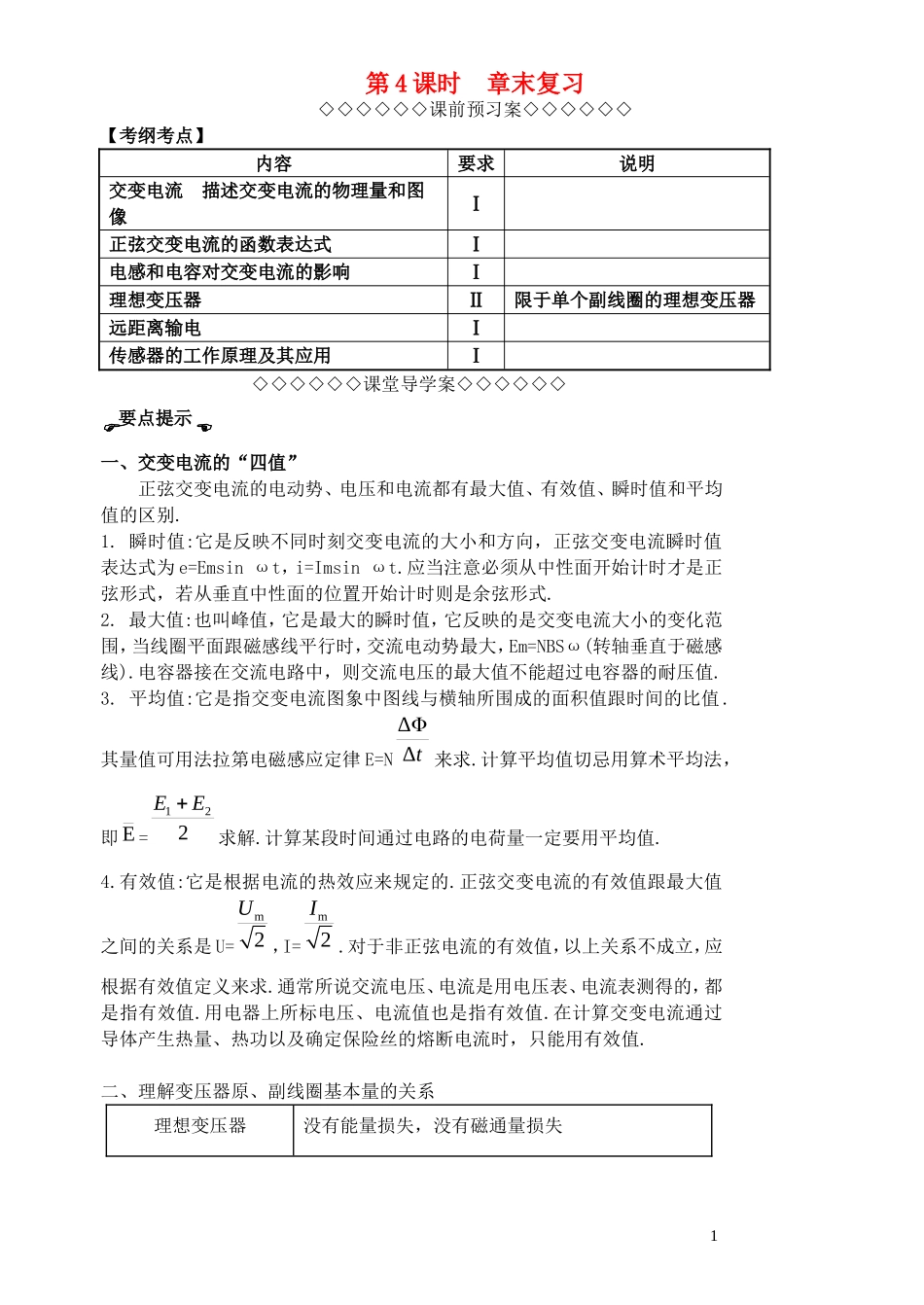

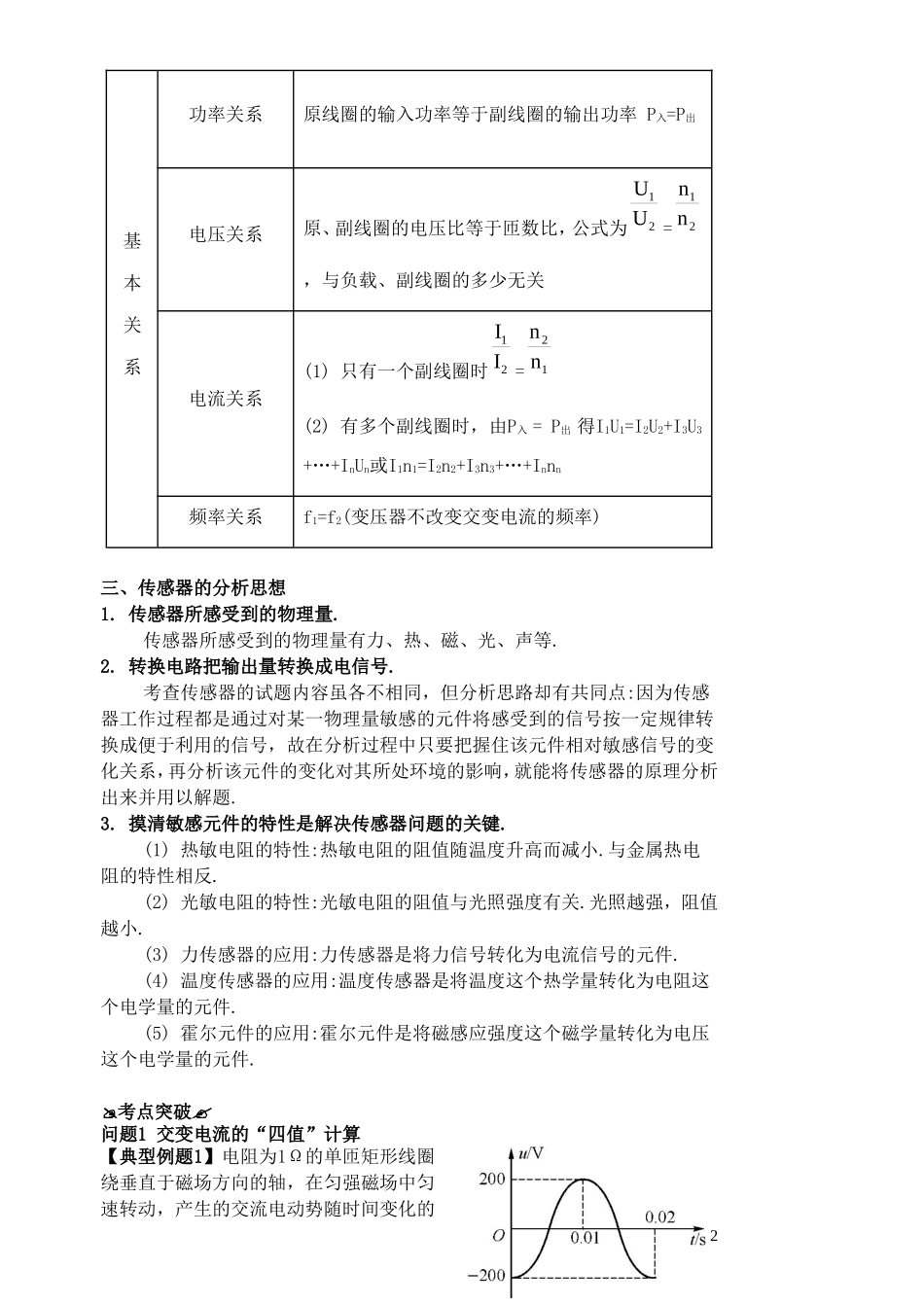

第 4 课时 章末复习◇◇◇◇◇◇课前预习案◇◇◇◇◇◇【考纲考点】内容要求说明交变电流 描述交变电流的物理量和图像Ⅰ 正弦交变电流的函数表达式Ⅰ 电感和电容对交变电流的影响Ⅰ 理想变压器Ⅱ限于单个副线圈的理想变压器远距离输电Ⅰ 传感器的工作原理及其应用Ⅰ ◇◇◇◇◇◇课堂导学案◇◇◇◇◇◇要点提示 一、交变电流的“四值”正弦交变电流的电动势、电压和电流都有最大值、有效值、瞬时值和平均值的区别.1. 瞬时值:它是反映不同时刻交变电流的大小和方向，正弦交变电流瞬时值表达式为 e=Emsin ωt，i=Imsin ωt.应当注意必须从中性面开始计时才是正弦形式，若从垂直中性面的位置开始计时则是余弦形式.2. 最大值:也叫峰值，它是最大的瞬时值，它反映的是交变电流大小的变化范围，当线圈平面跟磁感线平行时，交流电动势最大，Em=NBSω(转轴垂直于磁感线).电容器接在交流电路中，则交流电压的最大值不能超过电容器的耐压值.3. 平均值:它是指交变电流图象中图线与横轴所围成的面积值跟时间的比值.其量值可用法拉第电磁感应定律 E=NΔΔt来求.计算平均值切忌用算术平均法，即E =122EE求解.计算某段时间通过电路的电荷量一定要用平均值.4.有效值:它是根据电流的热效应来规定的.正弦交变电流的有效值跟最大值之间的关系是 U=m2U，I=m2I.对于非正弦电流的有效值，以上关系不成立，应根据有效值定义来求.通常所说交流电压、电流是用电压表、电流表测得的，都是指有效值.用电器上所标电压、电流值也是指有效值.在计算交变电流通过导体产生热量、热功以及确定保险丝的熔断电流时，只能用有效值.二、理解变压器原、副线圈基本量的关系理想变压器没有能量损失，没有磁通量损失1基本关系功率关系原线圈的输入功率等于副线圈的输出功率 P入=P出电压关系原、副线圈的电压比等于匝数比，公式为12UU=12nn，与负载、副线圈的多少无关电流关系(1) 只有一个副线圈时12II =21nn(2) 有多个副线圈时，由P入 = P出 得I1U1=I2U2+I3U3+…+InUn或I1n1=I2n2+I3n3+…+Innn频率关系f1=f2(变压器不改变交变电流的频率)三、传感器的分析思想1. 传感器所感受到的物理量.传感器所感受到的物理量有力、热、磁、光、声等.2. 转换电路把输出量转换成电信号.考查传感器的试题内容虽各不相同，但分析思路却有共同点:因为传感器工作过程都是通过对某一物理量敏感的元件将感受到的信号按一定规律转换成便于利用的信号，故在分析过程中只要把握...
