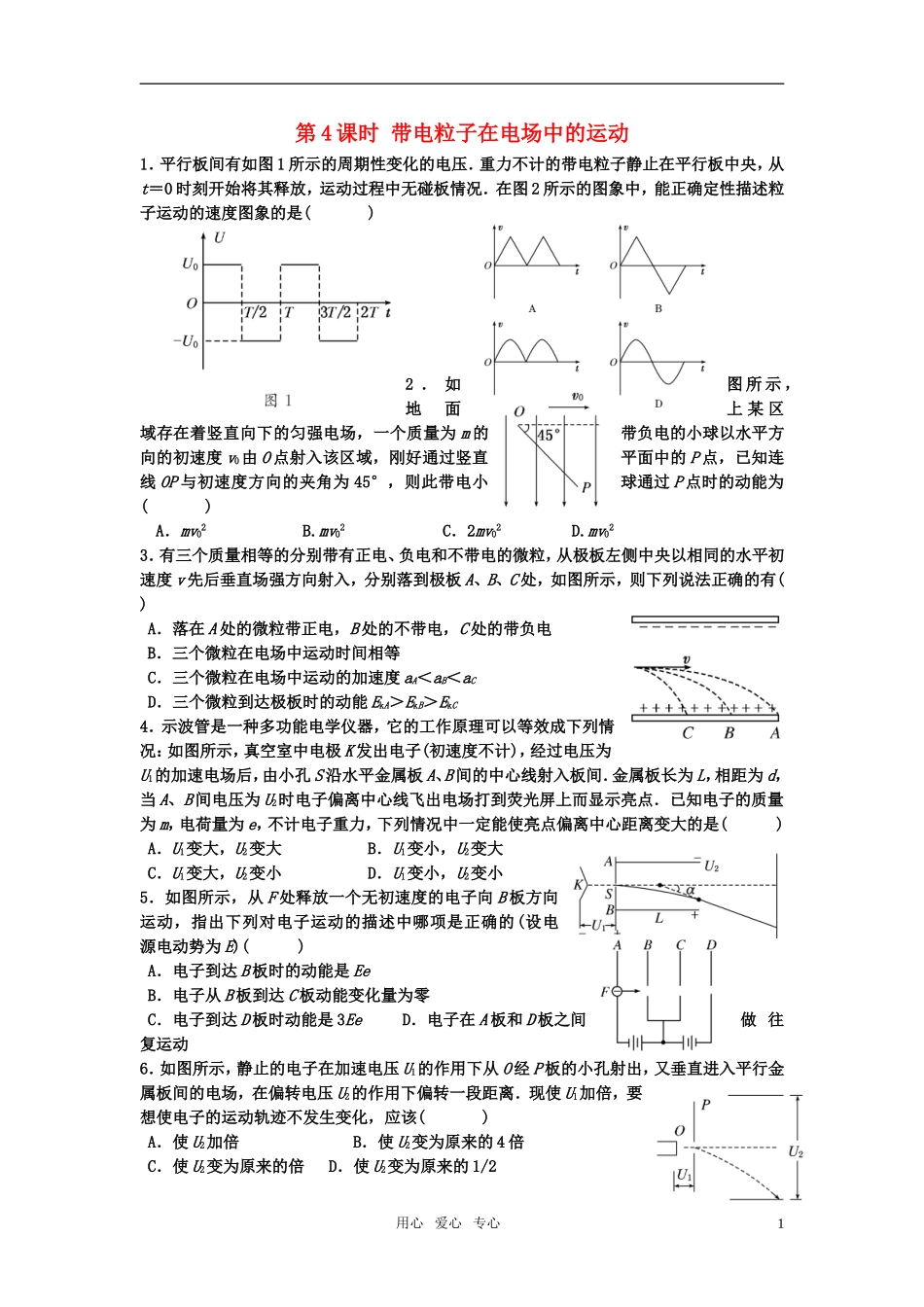

第 4 课时 带电粒子在电场中的运动1．平行板间有如图 1 所示的周期性变化的电压．重力不计的带电粒子静止在平行板中央，从t＝0 时刻开始将其释放，运动过程中无碰板情况．在图 2 所示的图象中，能正确定性描述粒子运动的速度图象的是( )2 ． 如图 所 示 ，地面上 某 区域存在着竖直向下的匀强电场，一个质量为 m 的带负电的小球以水平方向的初速度 v0由 O 点射入该区域，刚好通过竖直平面中的 P 点，已知连线 OP 与初速度方向的夹角为 45°，则此带电小球通过 P 点时的动能为( )A．mv02 B
mv02 C．2mv02 D
mv023．有三个质量相等的分别带有正电、负电和不带电的微粒，从极板左侧中央以相同的水平初速度 v 先后垂直场强方向射入，分别落到极板 A、B、C 处，如图所示，则下列说法正确的有( )A．落在 A 处的微粒带正电，B 处的不带电，C 处的带负电B．三个微粒在电场中运动时间相等C．三个微粒在电场中运动的加速度 aA＜aB＜aCD．三个微粒到达极板时的动能 EkA＞EkB＞EkC4．示波管是一种多功能电学仪器，它的工作原理可以等效成下列情况：如图所示，真空室中电极 K 发出电子(初速度不计)，经过电压为U1的加速电场后，由小孔 S 沿水平金属板 A、B 间的中心线射入板间．金属板长为 L，相距为 d，当 A、B 间电压为 U2时电子偏离中心线飞出电场打到荧光屏上而显示亮点．已知电子的质量为 m，电荷量为 e，不计电子重力，下列情况中一定能使亮点偏离中心距离变大的是( )A．U1变大，U2变大 B．U1变小，U2变大C．U1变大，U2变小 D．U1变小，U2变小5．如图所示，从 F 处释放一个无初速度的电子向 B 板方向运动，指出下列对电子运动的描述中哪项是正确的(设电源电动势为 E)( )A．电子到达 B 板时的动能是 EeB．电子从 B 板到
