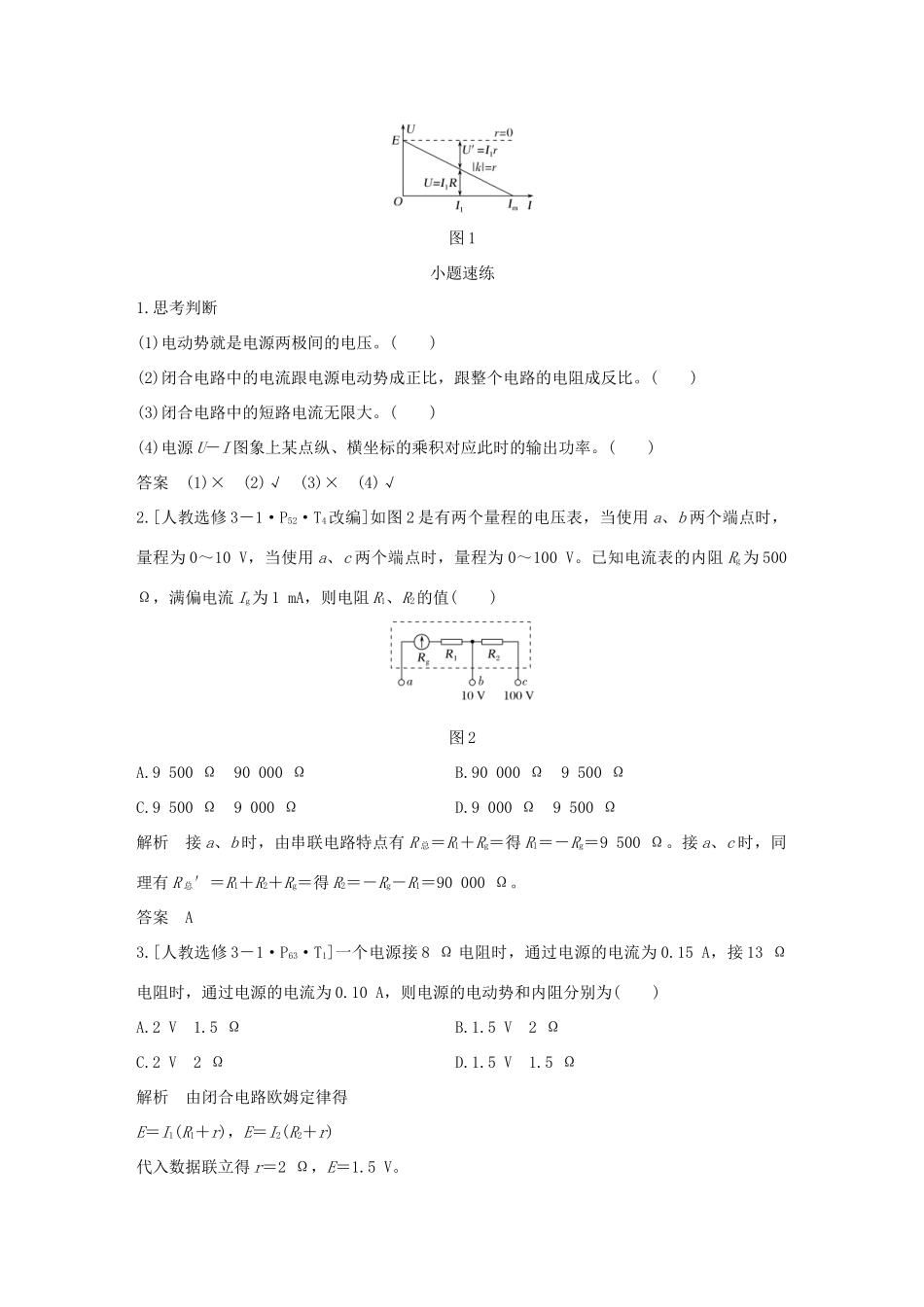

基础课 2 电路 闭合电路的欧姆定律知识排查电阻的串联、并联串联电路并联电路电路图基本特点电压U＝U1＋U2＋U3U＝U1＝U2＝U3电流I＝I1＝I2＝I3I＝I1＋I2＋I3总电阻R 总＝R1＋R2＋R3＝＋＋功率分配＝＝…＝P1R1＝P2R2＝…＝PnRn闭合电路的欧姆定律1.基本概念、规律2.路端电压与外电阻的关系一般情况U＝IR＝R＝，当 R 增大时，U 增大特殊情况当外电路断路时，I＝0，U＝E；当外电路短路时，I 短＝，U＝03.路端电压跟电流的关系(1)关系式：U＝E－Ir。(2)用图象表示如图 1 所示，其中纵轴截距为电动势，横轴截距为短路电流，斜率的绝对值为内阻。图 1小题速练1.思考判断(1)电动势就是电源两极间的电压。( )(2)闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比。( )(3)闭合电路中的短路电流无限大。( )(4)电源 U－I 图象上某点纵、横坐标的乘积对应此时的输出功率。( )答案 (1)× (2)√ (3)× (4)√2.[人教选修 3－1·P52·T4改编]如图 2 是有两个量程的电压表，当使用 a、b 两个端点时，量程为 0～10 V，当使用 a、c 两个端点时，量程为 0～100 V。已知电流表的内阻 Rg为 500 Ω，满偏电流 Ig为 1 mA，则电阻 R1、R2的值( )图 2A.9 500 Ω 90 000 ΩB.90 000 Ω 9 500 ΩC.9 500 Ω 9 000 ΩD.9 000 Ω 9 500 Ω解析 接 a、b 时，由串联电路特点有 R 总＝R1＋Rg＝得 R1＝－Rg＝9 500 Ω。接 a、c 时，同理有 R 总′＝R1＋R2＋Rg＝得 R2＝－Rg－R1＝90 000 Ω。答案 A3.[人教选修 3－1·P63·T1]一个电源接 8 Ω 电阻时，通过电源的电流为 0.15 A，接 13 Ω电阻时，通过电源的电流为 0.10 A，则电源的电动势和内阻分别为( )A.2 V 1.5 ΩB.1.5 V 2 ΩC.2 V 2 ΩD.1.5 V 1.5 Ω解析 由闭合电路欧姆定律得E＝I1(R1＋r)，E＝I2(R2＋r)代入数据联立得 r＝2 Ω，E＝1.5 V。答案 B 闭合电路欧姆定律及动态分析1.判定总电阻变化情况的规律(1)当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)。(2)若开关的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断使并联的支路增多时，电路的总电阻减小。(3)在如图 3 所示分压电路中，滑动变阻器可视为由两段电阻构成，其中一段 R 并与用电器并联，另一段 R 串与并联部分串联。A、B 两端的总电阻与 R 串的变化趋势一致。图 32.电路动态分析的常用“...
