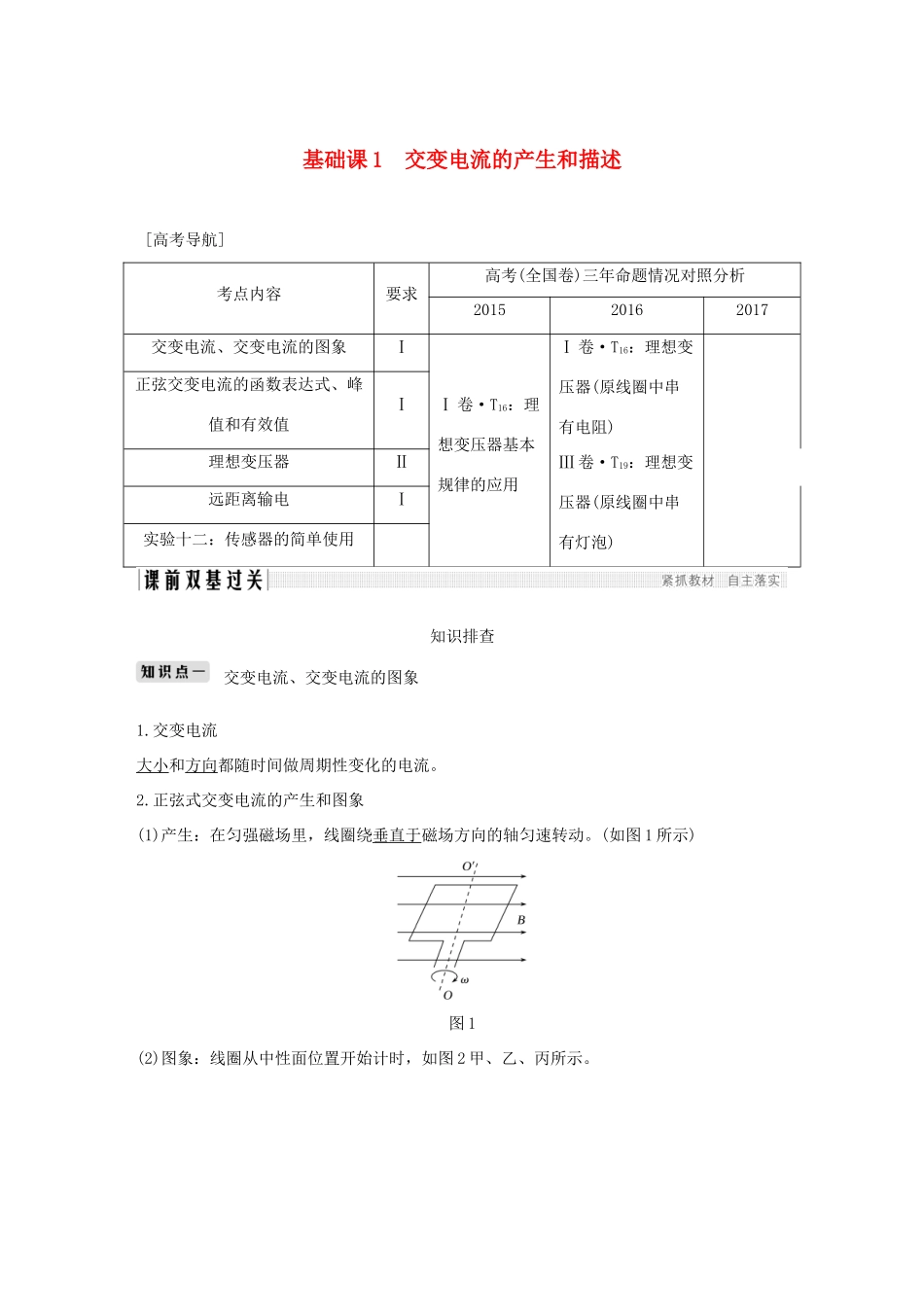

基础课 1 交变电流的产生和描述 [高考导航]考点内容要求高考(全国卷)三年命题情况对照分析201520162017交变电流、交变电流的图象ⅠⅠ 卷·T16：理想变压器基本规律的应用Ⅰ 卷·T16：理想变压器(原线圈中串有电阻)Ⅲ 卷·T19：理想变压器(原线圈中串有灯泡)正弦交变电流的函数表达式、峰值和有效值Ⅰ理想变压器Ⅱ远距离输电Ⅰ实验十二：传感器的简单使用知识排查交变电流、交变电流的图象1.交变电流大小和方向都随时间做周期性变化的电流。2.正弦式交变电流的产生和图象(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动。(如图 1 所示)图 1(2)图象：线圈从中性面位置开始计时，如图 2 甲、乙、丙所示。图 2正弦式交变电流的函数表达式、峰值和有效值1.周期和频率(1)周期(T)：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式T＝。(2)频率(f)：交变电流在 1 s 内完成周期性变化的次数。单位是赫兹(Hz)。(3)周期和频率的关系：T＝或 f＝。2.交变电流的瞬时值、峰值和有效值瞬时值交变电流某一时刻的值，是时间的函数。如 e＝Emsin ωt峰值交变电流的电流或电压所能达到的最大值有效值让交流和直流通过相同阻值的电阻，如果它们在一个周期内产生的热量相等，就把这一直流的数值叫做这一交流的有效值 E＝，U＝，I＝小题速练1.思考判断(1)线圈在转动过程中经中性面位置时，穿过线圈的磁通量最大，磁通量的变化率为零。( )(2)有效值公式 I＝适用于任何交变电流。( )(3)交流电气设备上所标的电压和电流值是交变电流的有效值。( )(4)交流电压表和电流表测量的是交流电的平均值。( )答案 (1)√ (2)× (3)√ (4)×2.[人教版选修 3－2·P34·T5改编](多选)如图 3 所示，闭合的矩形导体线圈 abcd 在匀强磁场中绕垂直于磁感线的对称轴 OO′匀速转动，沿着 OO′方向观察，线圈沿顺时针方向转动。已知匀强磁场的磁感应强度为 B，线圈匝数为 n，ab 边的边长为 L1，ad 边的边长为 L2，线圈电阻为 R，转动的角速度为 ω，则当线圈转至图示位置时( )图 3A.线圈中感应电流的方向为 abcdaB.线圈中的感应电动势为 2nBL2ωC.穿过线圈的磁通量随时间的变化率最大D.线圈 ad 边所受安培力的大小为，方向垂直纸面向里答案 AC3.[人教版选修 3－2·P35“思考与讨论”改编]某交变电流的 i－t 图象如图 4 所示，则其电流的有效值为( )图 4A.1.5 A B.2 AC. D.答案 C 正弦交变电流的...
