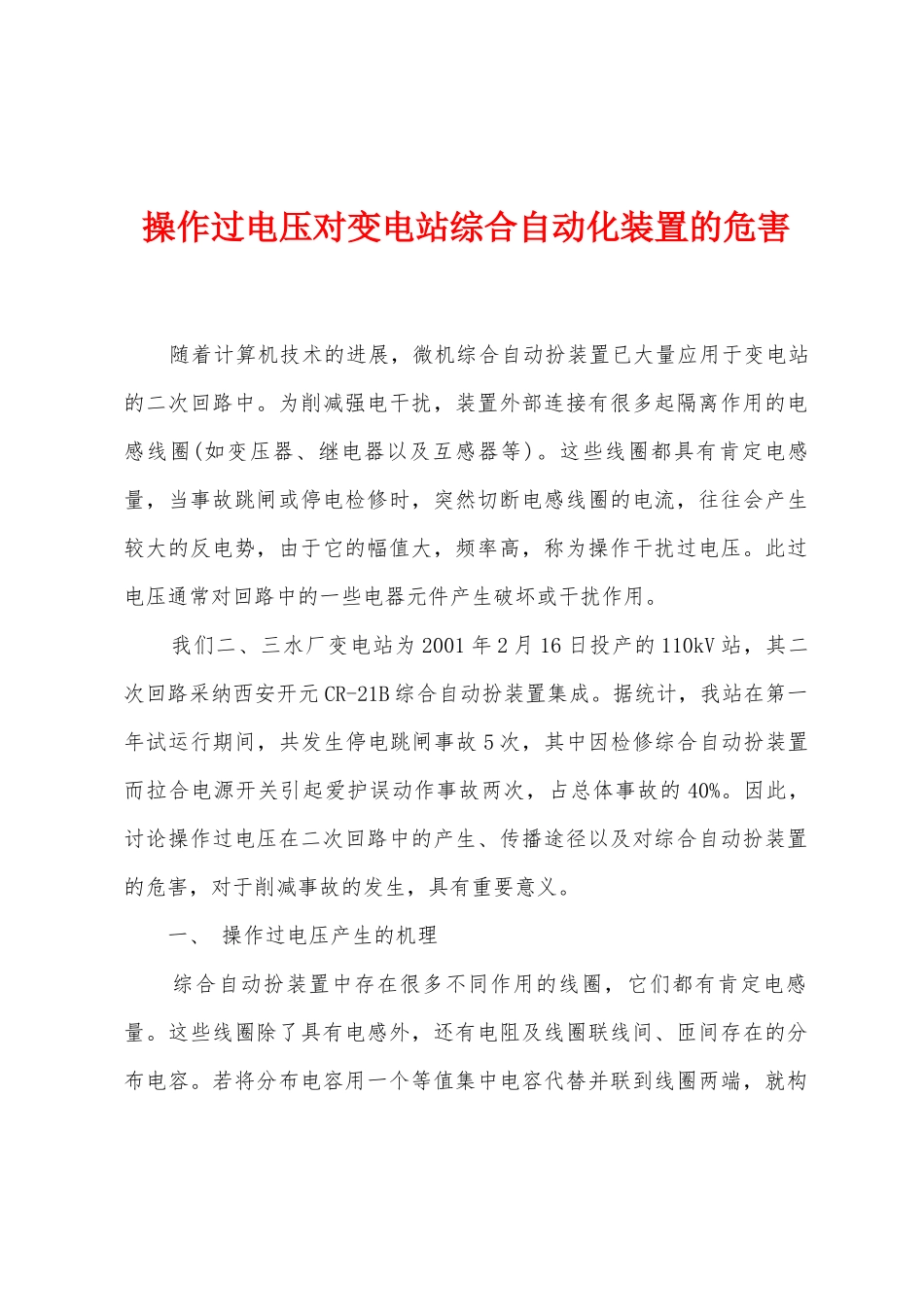

操作过电压对变电站综合自动化装置的危害 随着计算机技术的进展，微机综合自动扮装置已大量应用于变电站的二次回路中。为削减强电干扰，装置外部连接有很多起隔离作用的电感线圈(如变压器、继电器以及互感器等)。这些线圈都具有肯定电感量，当事故跳闸或停电检修时，突然切断电感线圈的电流，往往会产生较大的反电势，由于它的幅值大，频率高，称为操作干扰过电压。此过电压通常对回路中的一些电器元件产生破坏或干扰作用。 我们二、三水厂变电站为 2001 年 2 月 16 日投产的 110kV 站，其二次回路采纳西安开元 CR-21B 综合自动扮装置集成。据统计，我站在第一年试运行期间，共发生停电跳闸事故 5 次，其中因检修综合自动扮装置而拉合电源开关引起爱护误动作事故两次，占总体事故的 40%。因此，讨论操作过电压在二次回路中的产生、传播途径以及对综合自动扮装置的危害，对于削减事故的发生，具有重要意义。 一、 操作过电压产生的机理 综合自动扮装置中存在很多不同作用的线圈，它们都有肯定电感量。这些线圈除了具有电感外，还有电阻及线圈联线间、匝间存在的分布电容。若将分布电容用一个等值集中电容代替并联到线圈两端，就构成一个 RLC 的衰减振荡电路。其继电器的触点起到回路中的开关作用。由电工学可知：当回路的开关断开时，往往产生较大反电势。电容器两端电压按肯定规律变化，其电压波形是一个正弦衰减振荡电压。由于此电压不受电源掌握，所以又叫自由重量电压，此电压经过 1/4 周期稍长的时间到达最大值。当电阻值较小时，电容器两端电压最大，往往比电源电压高出几倍或十几倍，这是操作时产生的过电压。 二、 操作过电压的危害 当系统发生事故跳闸或停电操作时，突然切断电感电路的电流时会产生过电压。从我站一次系统布局来讲，全部凹凸压间隔均分段构建了多级防雷爱护装置，且主接地网接地电阻小于 0.5 欧姆。因此，操作过电压由高压侧串入弱电系统的可能性不大。但对于综合自动扮装置本身而言，内部的半导体器件反响灵敏、电压承受水平较低。因此，装置本身电源开关的拉合所产生的过电压便足以导致其讯号或数据的传输与存储都受到干扰甚至丧失，致使设备产生误动作或临时瘫痪;重复影响而降低电子设备寿命甚至马上烧毁元器件及设备。但对于采纳常规爱护的变电站影响不大，由于其二次设备绝缘水平较高，并且其动作过程有肯定的惰性，所以不会造成误动作影响正常工作。 三、 操作过电压的传递途径 操作...
