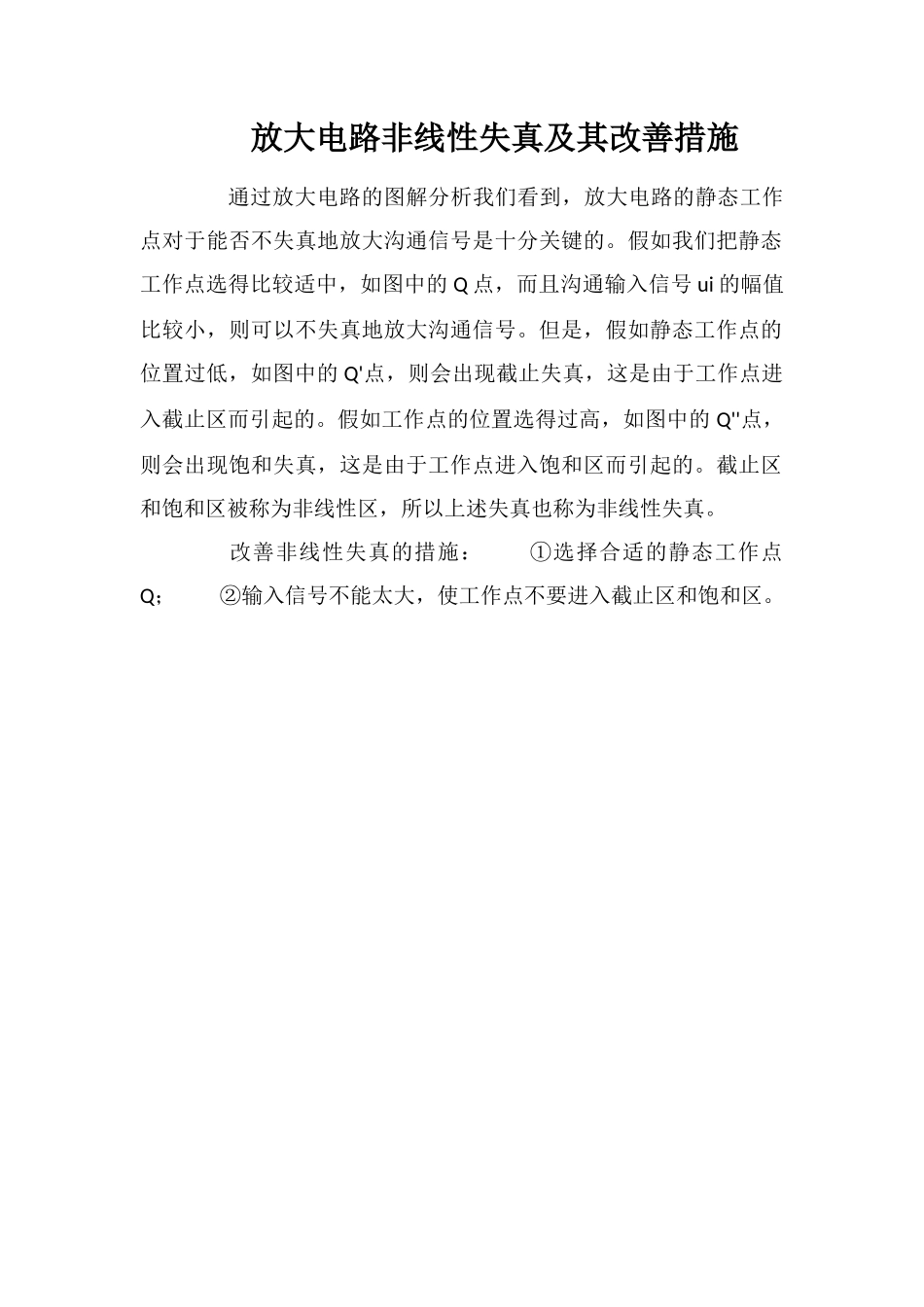

放大电路非线性失真及其改善措施

放大电路非线性失真及其改善措施 通过放大电路的图解分析我们看到，放大电路的静态工作点对于能否不失真地放大沟通信号是十分关键的。假如我们把静态工作点选得比较适中，如图中的 Q 点，而且沟通输入信号 ui 的幅值比较小，则可以不失真地放大沟通信号。但是，假如静态工作点的位置过低，如图中的 Q'点，则会出现截止失真，这是由于工作点进入截止区而引起的。假如工作点的位置选得过高，如图中的 Q''点，则会出现饱和失真，这是由于工作点进入饱和区而引起的。截止区和饱和区被称为非线性区，所以上述失真也称为非线性失真。 改善非线性失真的措施： ①选择合适的静态工作点Q； ②输入信号不能太大，使工作点不要进入截止区和饱和区。
