数控原理与编程期末考试试卷

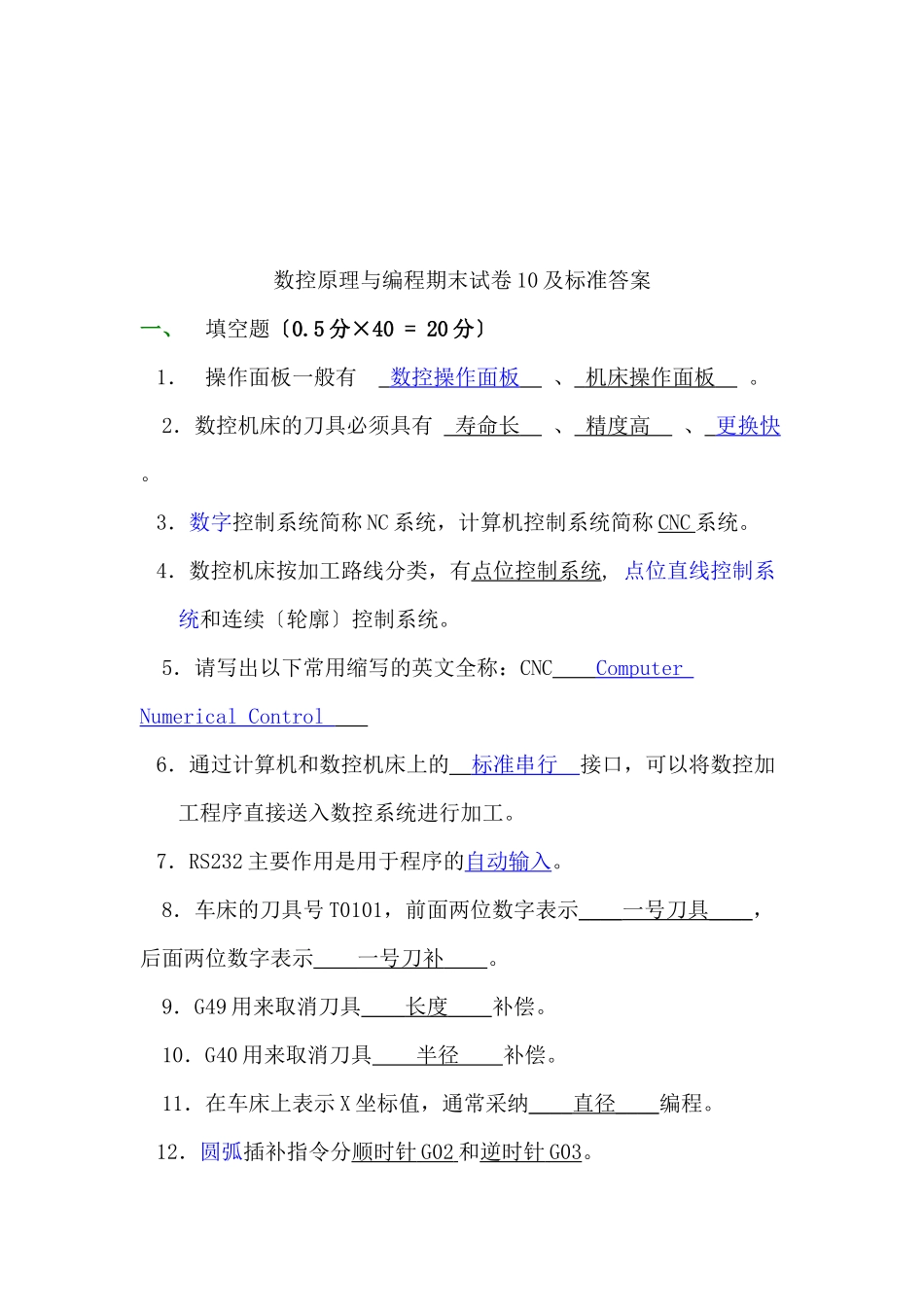

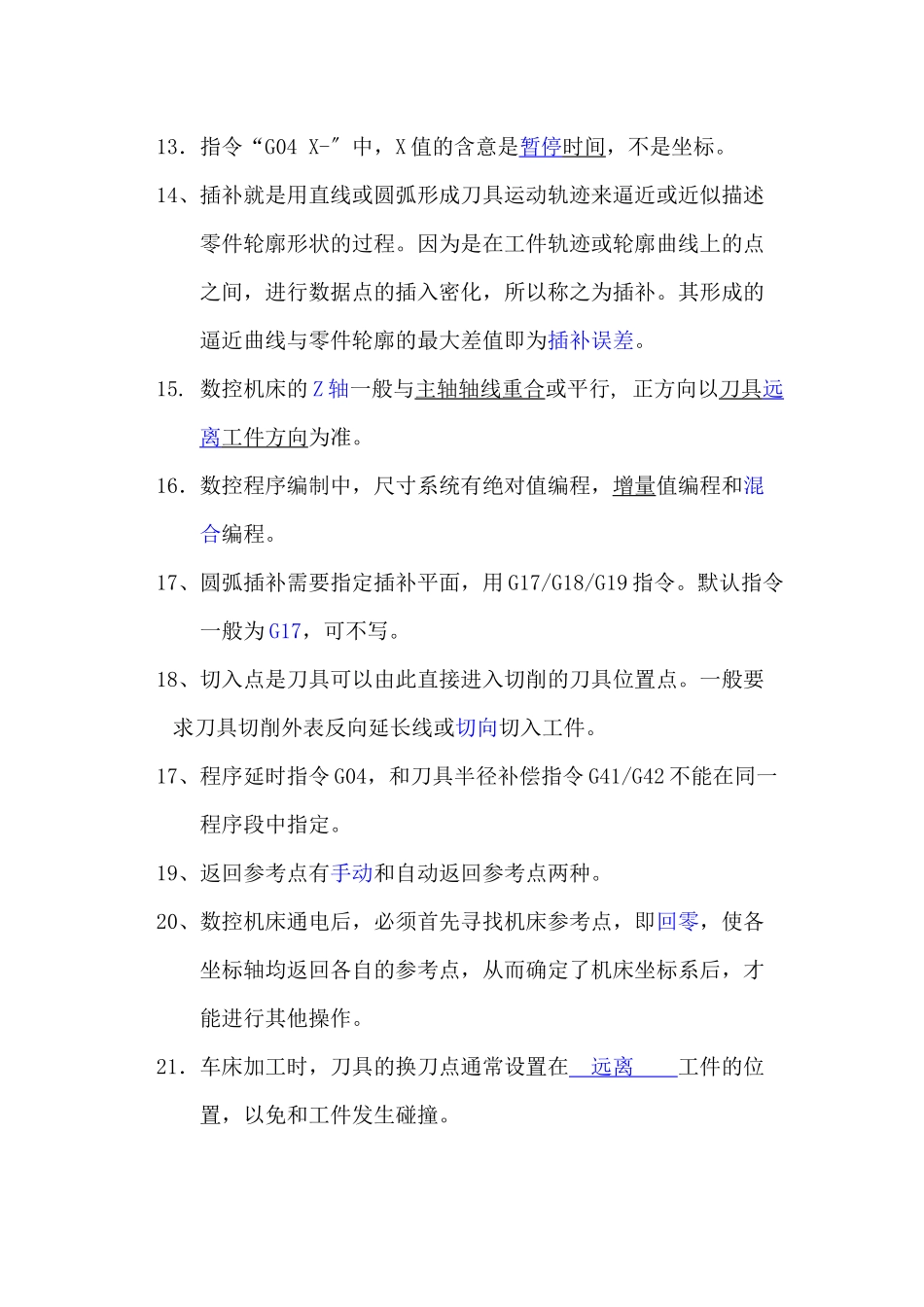

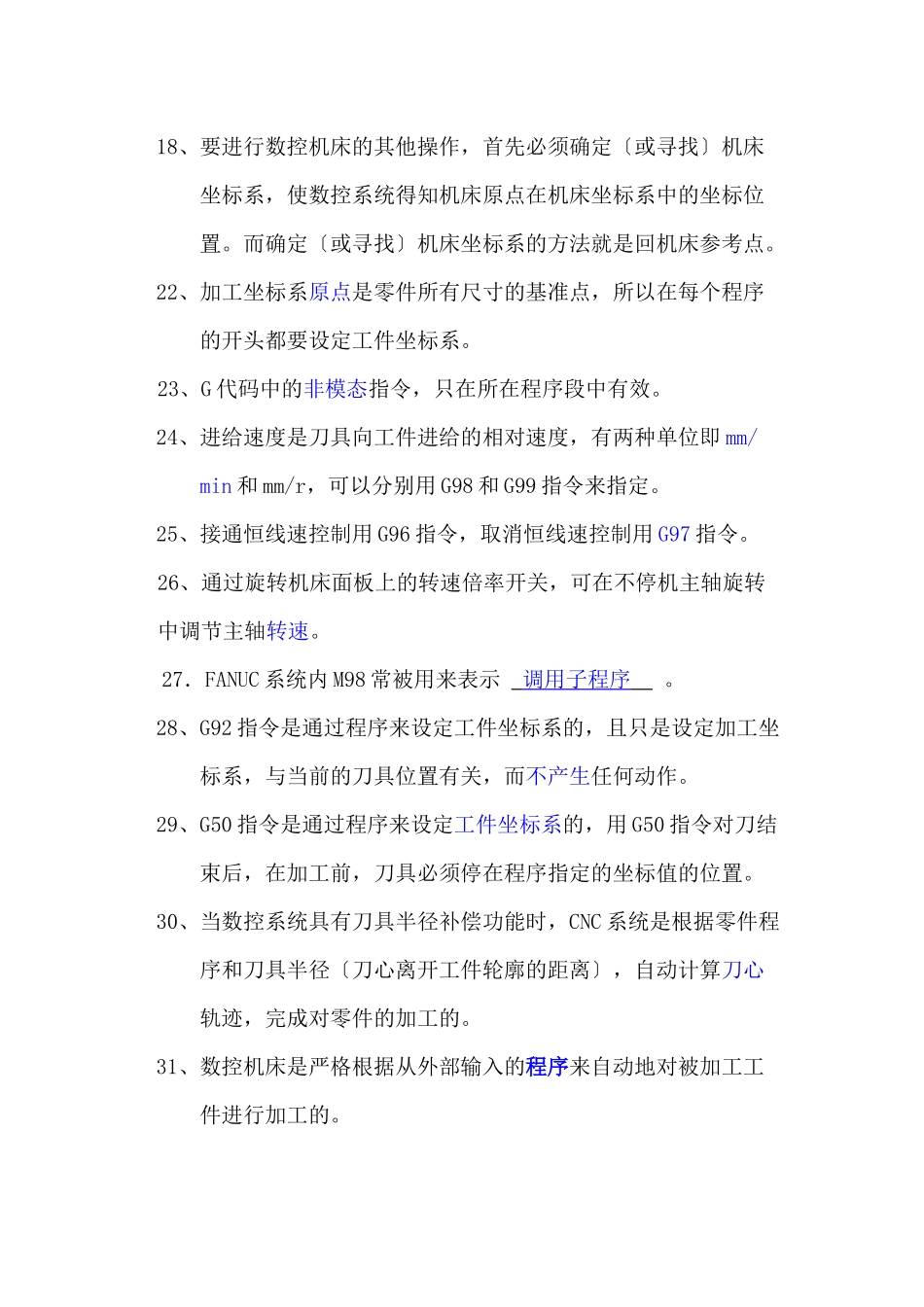

数控原理与编程期末试卷 10 及标准答案一、填空题〔0.5 分×40 = 20 分〕1． 操作面板一般有 数控操作面板 、 机床操作面板 。2．数控机床的刀具必须具有 寿命长 、 精度高 、 更换快 。3．数字控制系统简称 NC 系统，计算机控制系统简称 CNC 系统。4．数控机床按加工路线分类，有点位控制系统, 点位直线控制系统和连续〔轮廓〕控制系统。5．请写出以下常用缩写的英文全称：CNC Computer Numerical Control 6．通过计算机和数控机床上的 标准串行 接口，可以将数控加工程序直接送入数控系统进行加工。7．RS232 主要作用是用于程序的自动输入。8．车床的刀具号 T0101，前面两位数字表示____ 一号刀具 ____ ，后面两位数字表示____ 一号刀补 ____ 。9．G49 用来取消刀具____ 长度 ____ 补偿。10．G40 用来取消刀具 半径 补偿。11．在车床上表示 X 坐标值，通常采纳____ 直径 ____ 编程。12．圆弧插补指令分顺时针 G02 和逆时针 G03 。13．指令“G04 X-〞中，X 值的含意是暂停 时间 ，不是坐标。14、插补就是用直线或圆弧形成刀具运动轨迹来逼近或近似描述零件轮廓形状的过程。因为是在工件轨迹或轮廓曲线上的点之间，进行数据点的插入密化，所以称之为插补。其形成的逼近曲线与零件轮廓的最大差值即为插补误差。15. 数控机床的 Z 轴一般与主轴轴线重合或平行, 正方向以刀具 远 离 工件方向 为准。16．数控程序编制中，尺寸系统有绝对值编程，增量值编程和混合编程。17、圆弧插补需要指定插补平面，用 G17/G18/G19 指令。默认指令一般为 G17，可不写。18、切入点是刀具可以由此直接进入切削的刀具位置点。一般要求刀具切削外表反向延长线或切向切入工件。17、程序延时指令 G04，和刀具半径补偿指令 G41/G42 不能在同一程序段中指定。19、返回参考点有手动和自动返回参考点两种。20、数控机床通电后，必须首先寻找机床参考点，即回零，使各坐标轴均返回各自的参考点，从而确定了机床坐标系后，才能进行其他操作。21．车床加工时，刀具的换刀点通常设置在 远离 工件的位置，以免和工件发生碰撞。18、要进行数控机床的其他操作，首先必须确定〔或寻找〕机床坐标系，使数控系统得知机床原点在机床坐标系中的坐标位置。而确定〔或寻找〕机床坐标系的方法就是回机床参考点。22、加工坐标系原点是零件所有尺寸的基准点，所以在每个程序的开头都要设定工件坐标系。23、G 代码中的非...
