数控编程仿真实训设计说明书样本

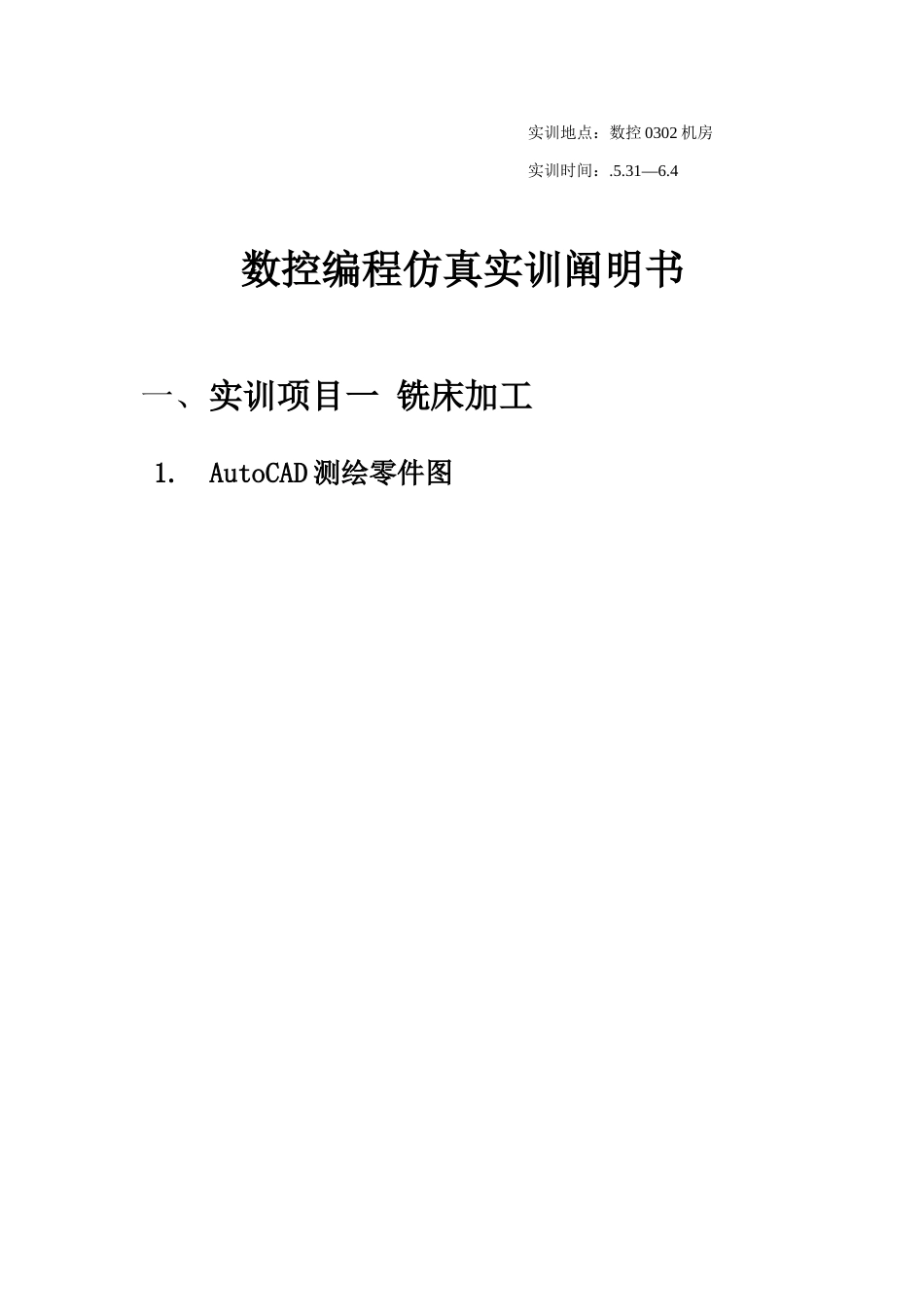

安徽机电职业技术学院数控工程系安徽机电职业技术学院数控工程系数控编程仿真实训设计阐明书班级：汽车 3081姓名：刘玉峰学号：11指引老师：王秋红实训地点：数控 0302 机房实训时间：.5.31—6.4数控编程仿真实训阐明书一、实训项目一 铣床加工1.AutoCAD 测绘零件图2.各节点坐标：O(0,0)A(-37.500,0)B(-33.316,11.538)C(-31.716,15.399)D(-15.399,31.716)E(-11.538,33.316)F(11.538,33.316)G(15.399,31.716)H(31.716,15.399)I(33.316,11.538)J(33.316,-11.538)K(31.716,-15.399)L(15.399,-31.716)M(11.538,-33.316)N(-11.538,-33.316)P(-15.399,-31.399)Q(-31.716,-15.399)R(-33.316,-11.538)3.工艺分析（1）. 毛坯：80×80×50 方形毛坯。（2）. 机床：数控铣床。（3）. 夹具：工艺板。（4）. 刀具：一号刀：φ10 平底刀、长 70mm。二号刀：φ20 平底刀、长100mm。三号刀：φ8 平底刀、长 60mm。四号刀：φ8 球头刀、长 100mm。（5）. 工艺： 工步一：铣削烟灰缸外轮廓：沿 A 点切线方向由 Y 轴负方向切入，依次铣 R18 圆弧，R7 圆弧 ，铣完整个外轮廓后又 A 点沿切线铣出。 工步二：铣削烟灰缸内轮廓：在毛坯中心依次铣两个 R8 半圆和两个 R20半圆。 工步三：钻孔：依次钻 X、Y 轴上孔。 工步四：铣槽：依次铣 X、Y 轴上槽。（6）.铣削用量：依照各工步工艺内容，使用刀具，拟定铣削用量（铣削速度、主轴转速和进给量）。各工步工艺内容，使用刀具，铣削用量（铣削速度、主轴转速和进给量）。见下表： 各工步工艺内容、刀具及铣削参数表 工步号工艺内容刀具号刀具名称铣削参数铣削速度/m·min-1主轴转速/r·min-1进给量/mm·r-11铣削烟灰缸外轮廓：沿 A点切线方向由 Y 轴负方向切入，依次铣 R18 圆弧，R7 圆弧 ，铣完整个外轮廓后又 A点沿切线铣出。T01φ10 平底刀10001002铣削烟灰缸内轮廓：在毛坯中心依次铣两个 R8半圆和两个R20 半圆。T02φ20 平底刀10003钻孔：依次钻 X、Y 轴上孔。T03φ8 平底刀10001004铣槽：依次铣 X、Y 轴上槽。T04φ8 球头刀10001004.烟灰缸零件图及程序烟灰缸切削图 零件一主程序O1001;N10 G21G94G40G49G80;N11 G28G91Z0.;N12 M06T01;N13 G90G54Z100.;N14 G00X-50.Y-50.;N20 M03S1000.;N30 G00Z5.;N40 G01Z-2.F100.;N50 M98P00051002D01;N60 G90G00Z5.;N70 M98P00051002D02;N80 G90G00Z5.;N90 G28G91Z0.;N100 M05;N110 M06T02;N115 G00G...
