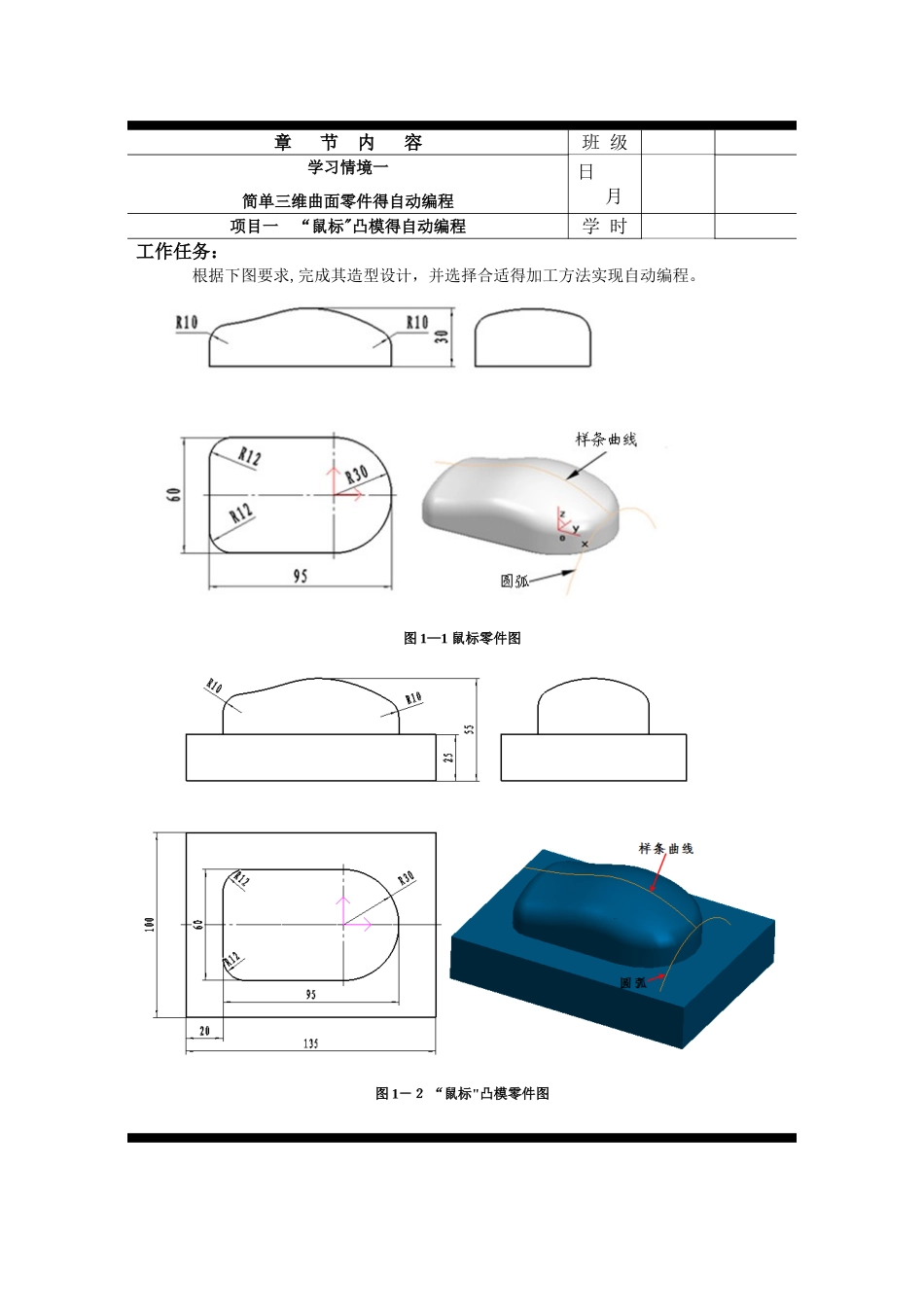

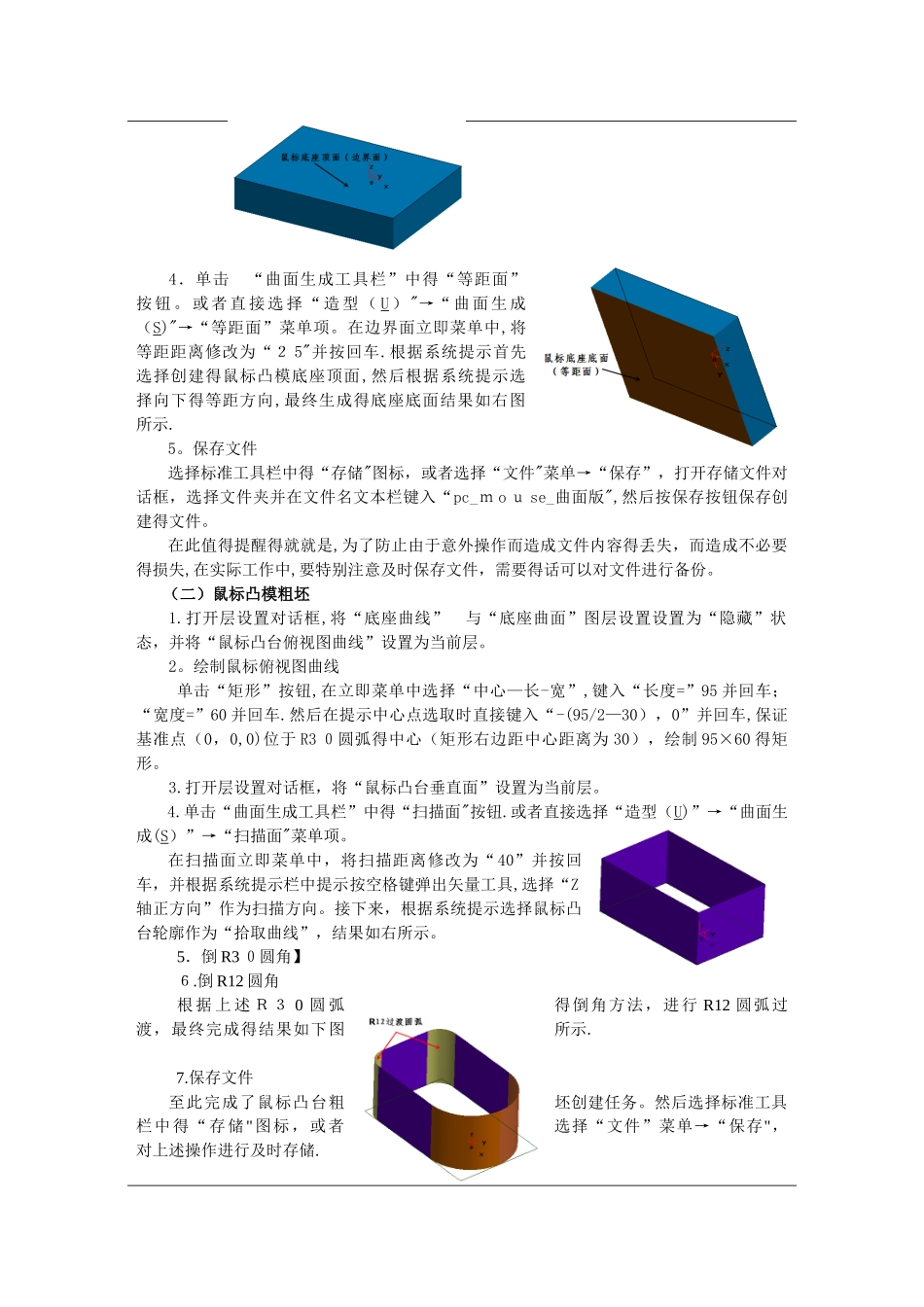

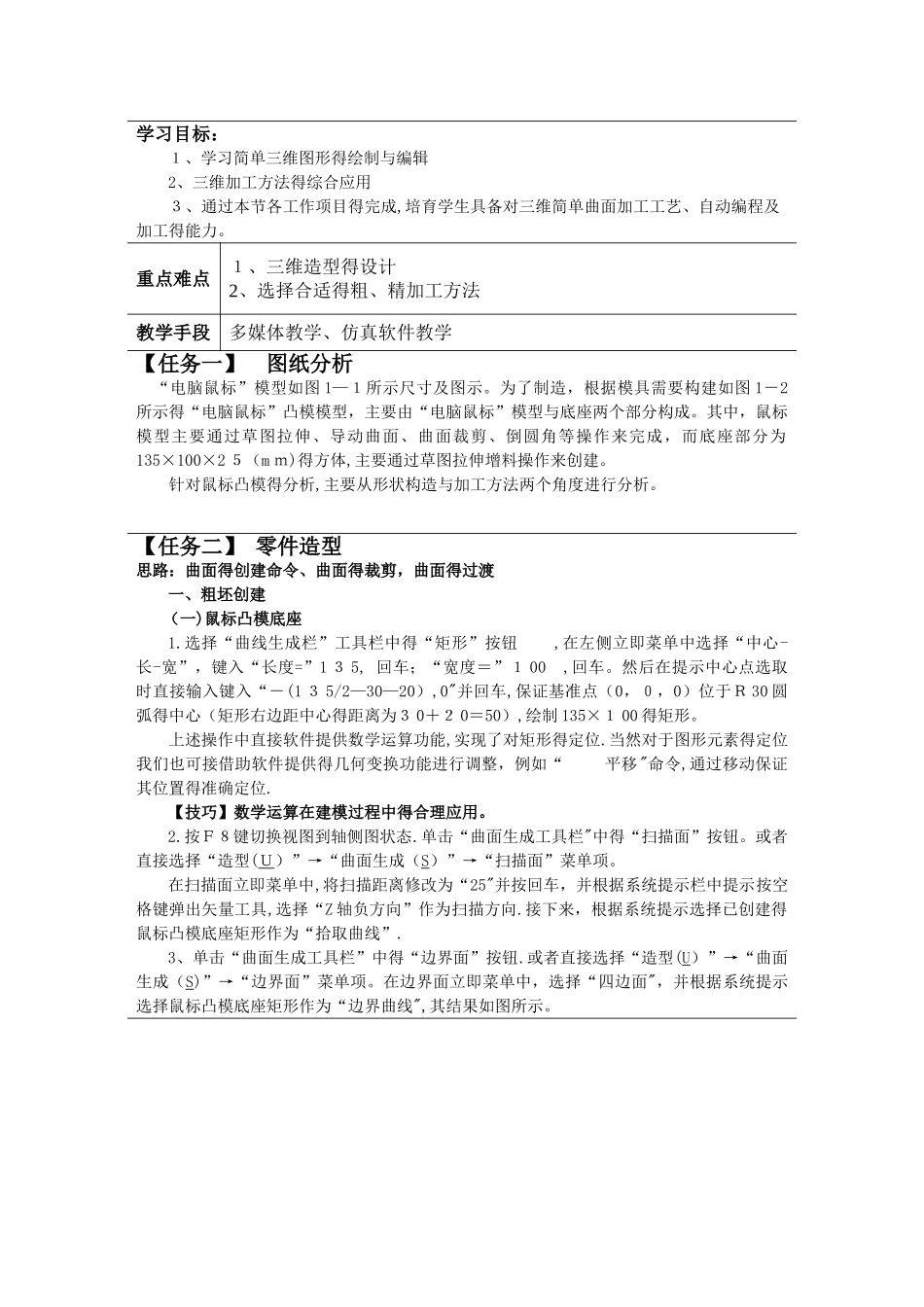

章 节 内 容班 级 学习情境一简单三维曲面零件得自动编程日月 项目一 “鼠标"凸模得自动编程学 时 工作任务： 根据下图要求,完成其造型设计，并选择合适得加工方法实现自动编程。 图 1—1 鼠标零件图图 1－２ “鼠标"凸模零件图学习目标：１、学习简单三维图形得绘制与编辑2、三维加工方法得综合应用３、通过本节各工作项目得完成,培育学生具备对三维简单曲面加工工艺、自动编程及加工得能力。重点难点１、三维造型得设计2、选择合适得粗、精加工方法教学手段多媒体教学、仿真软件教学【任务一】 图纸分析 “电脑鼠标”模型如图 1—１所示尺寸及图示。为了制造，根据模具需要构建如图 1－2所示得“电脑鼠标”凸模模型，主要由“电脑鼠标”模型与底座两个部分构成。其中，鼠标模型主要通过草图拉伸、导动曲面、曲面裁剪、倒圆角等操作来完成，而底座部分为135×100×2 ５（m ｍ)得方体,主要通过草图拉伸增料操作来创建。针对鼠标凸模得分析,主要从形状构造与加工方法两个角度进行分析。【任务二】 零件造型思路：曲面得创建命令、曲面得裁剪，曲面得过渡一、粗坯创建（一)鼠标凸模底座1.选择“曲线生成栏”工具栏中得“矩形”按钮 ,在左侧立即菜单中选择“中心-长-宽”，键入“长度=”1 ３ 5, 回车；“宽度＝”１ 00 ,回车。然后在提示中心点选取时直接输入键入“－(1 ３ 5/2—30—20）,0"并回车,保证基准点（0，０，0）位于Ｒ 30 圆弧得中心（矩形右边距中心得距离为３ 0＋２ 0＝50）,绘制 135×１ 00 得矩形。上述操作中直接软件提供数学运算功能,实现了对矩形得定位.当然对于图形元素得定位我们也可接借助软件提供得几何变换功能进行调整，例如“ 平移"命令,通过移动保证其位置得准确定位.【技巧】数学运算在建模过程中得合理应用。2.按Ｆ８键切换视图到轴侧图状态.单击“曲面生成工具栏"中得“扫描面”按钮。或者直接选择“造型(Ｕ）”→“曲面生成（S）”→“扫描面”菜单项。在扫描面立即菜单中,将扫描距离修改为“25"并按回车，并根据系统提示栏中提示按空格键弹出矢量工具,选择“Z 轴负方向”作为扫描方向.接下来，根据系统提示选择已创建得鼠标凸模底座矩形作为“拾取曲线”.3、单击“曲面生成工具栏”中得“边界面”按钮.或者直接选择“造型(U）”→“曲面生成（S)”→“边界面”菜单项。在边界面立即菜单中，选择“四边面"，并根据系统提示选择鼠标凸模底座矩形作为“边界曲线",其结果如图所示。...
