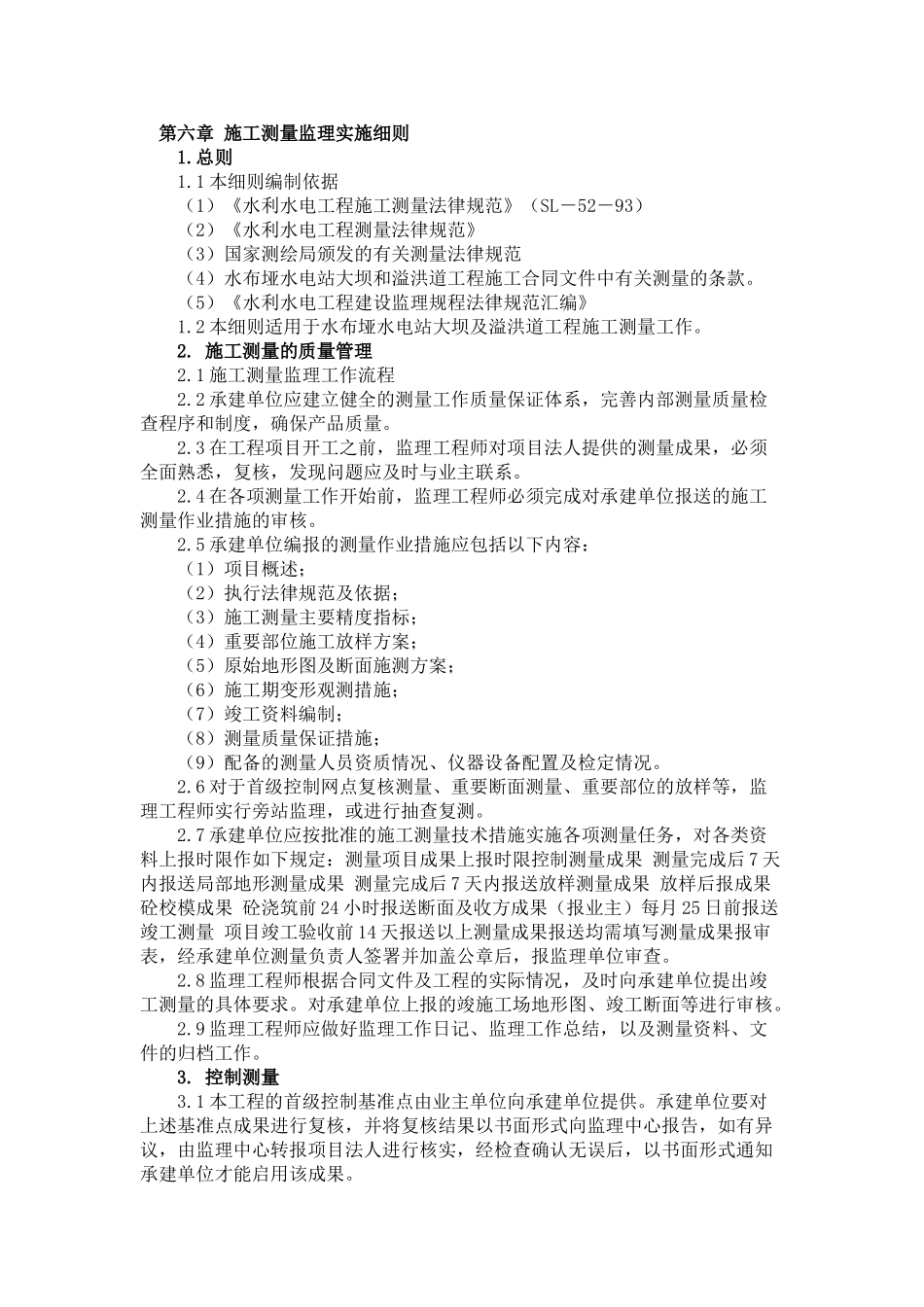

第六章 施工测量监理实施细则 1.总则 1.1 本细则编制依据 （1）《水利水电工程施工测量法律规范》（SL－52－93） （2）《水利水电工程测量法律规范》 （3）国家测绘局颁发的有关测量法律规范 （4）水布垭水电站大坝和溢洪道工程施工合同文件中有关测量的条款。 （5）《水利水电工程建设监理规程法律规范汇编》 1.2 本细则适用于水布垭水电站大坝及溢洪道工程施工测量工作。 2. 施工测量的质量管理 2.1 施工测量监理工作流程 2.2 承建单位应建立健全的测量工作质量保证体系，完善内部测量质量检查程序和制度，确保产品质量。 2.3 在工程项目开工之前，监理工程师对项目法人提供的测量成果，必须全面熟悉，复核，发现问题应及时与业主联系。 2.4 在各项测量工作开始前，监理工程师必须完成对承建单位报送的施工测量作业措施的审核。 2.5 承建单位编报的测量作业措施应包括以下内容： （1）项目概述； （2）执行法律规范及依据； （3）施工测量主要精度指标； （4）重要部位施工放样方案； （5）原始地形图及断面施测方案； （6）施工期变形观测措施； （7）竣工资料编制； （8）测量质量保证措施； （9）配备的测量人员资质情况、仪器设备配置及检定情况。 2.6 对于首级控制网点复核测量、重要断面测量、重要部位的放样等，监理工程师实行旁站监理，或进行抽查复测。 2.7 承建单位应按批准的施工测量技术措施实施各项测量任务，对各类资料上报时限作如下规定：测量项目成果上报时限控制测量成果 测量完成后 7 天内报送局部地形测量成果 测量完成后 7 天内报送放样测量成果 放样后报成果砼校模成果 砼浇筑前 24 小时报送断面及收方成果（报业主）每月 25 日前报送竣工测量 项目竣工验收前 14 天报送以上测量成果报送均需填写测量成果报审表，经承建单位测量负责人签署并加盖公章后，报监理单位审查。 2.8 监理工程师根据合同文件及工程的实际情况，及时向承建单位提出竣工测量的具体要求。对承建单位上报的竣施工场地形图、竣工断面等进行审核。 2.9 监理工程师应做好监理工作日记、监理工作总结，以及测量资料、文件的归档工作。 3. 控制测量 3.1 本工程的首级控制基准点由业主单位向承建单位提供。承建单位要对上述基准点成果进行复核，并将复核结果以书面形式向监理中心报告，如有异议，由监理中心转报项目法人进行核实，经检查确认无误后，以书面形式通知承建单位才能启用该成果。 3...
