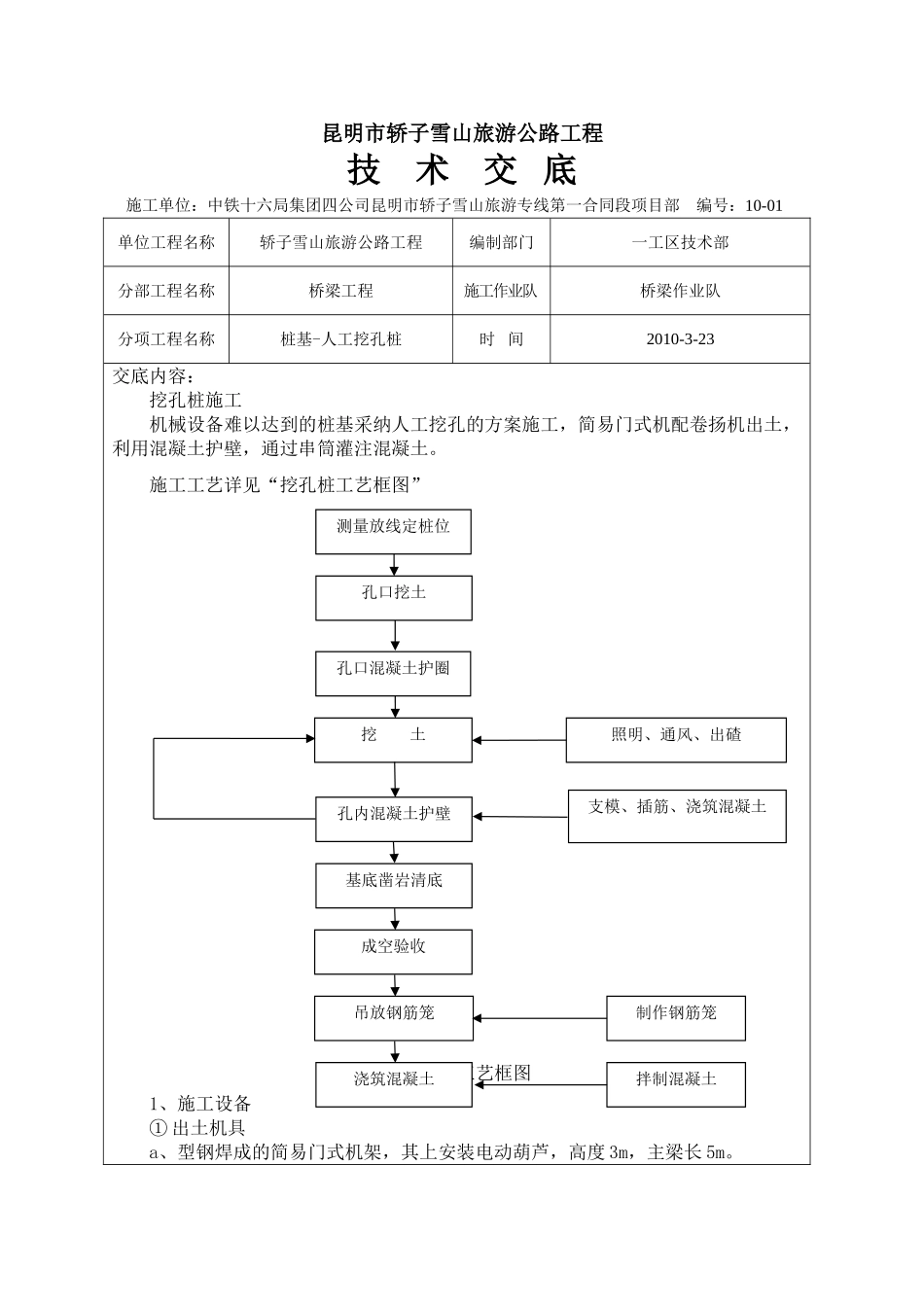

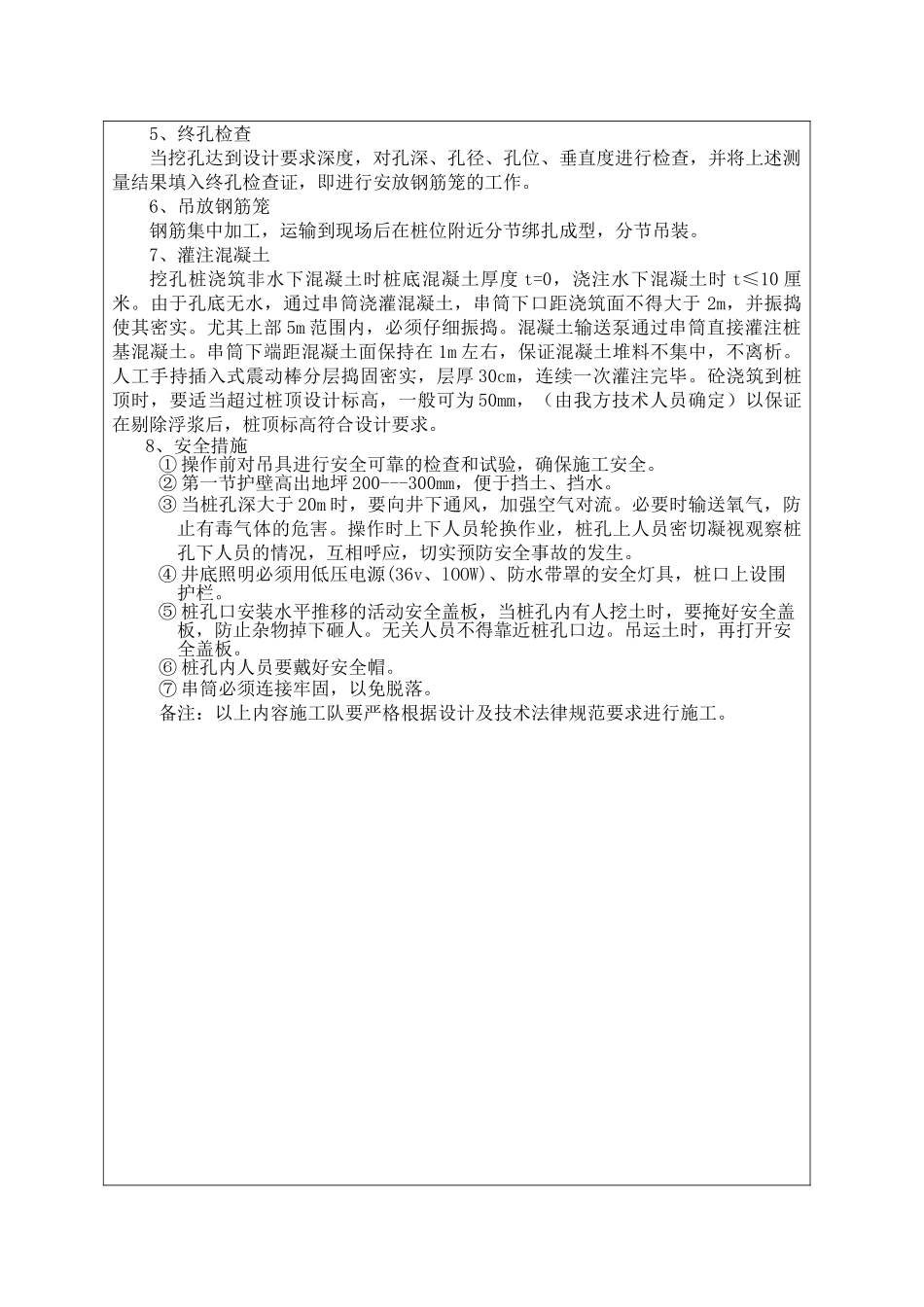

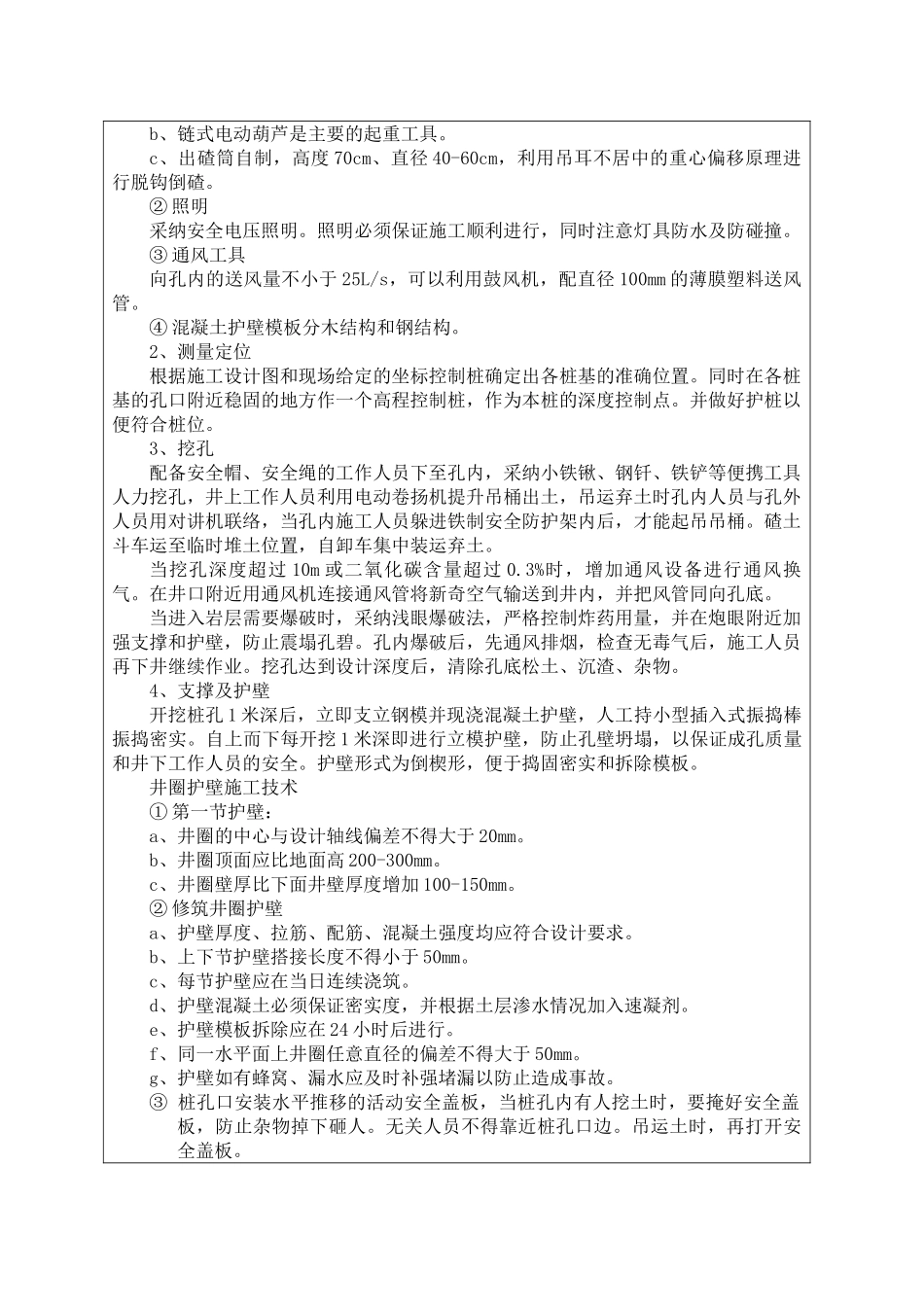

昆明市轿子雪山旅游公路工程技 术 交 底施工单位：中铁十六局集团四公司昆明市轿子雪山旅游专线第一合同段项目部 编号：10-01单位工程名称轿子雪山旅游公路工程编制部门一工区技术部分部工程名称桥梁工程施工作业队桥梁作业队分项工程名称桩基-人工挖孔桩时 间2010-3-23交底内容：挖孔桩施工机械设备难以达到的桩基采纳人工挖孔的方案施工，简易门式机配卷扬机出土，利用混凝土护壁，通过串筒灌注混凝土。施工工艺详见“挖孔桩工艺框图” 挖孔桩工艺框图1、施工设备① 出土机具a、型钢焊成的简易门式机架，其上安装电动葫芦，高度 3m，主梁长 5m。孔口混凝土护圈支模、插筋、浇筑混凝土挖 土照明、通风、出碴制作钢筋笼拌制混凝土测量放线定桩位孔口挖土孔内混凝土护壁基底凿岩清底成空验收吊放钢筋笼浇筑混凝土b、链式电动葫芦是主要的起重工具。c、出碴筒自制，高度 70cm、直径 40-60cm，利用吊耳不居中的重心偏移原理进行脱钩倒碴。② 照明采纳安全电压照明。照明必须保证施工顺利进行，同时注意灯具防水及防碰撞。③ 通风工具向孔内的送风量不小于 25L/s，可以利用鼓风机，配直径 100mm 的薄膜塑料送风管。④ 混凝土护壁模板分木结构和钢结构。2、测量定位根据施工设计图和现场给定的坐标控制桩确定出各桩基的准确位置。同时在各桩基的孔口附近稳固的地方作一个高程控制桩，作为本桩的深度控制点。并做好护桩以便符合桩位。3、挖孔配备安全帽、安全绳的工作人员下至孔内，采纳小铁锹、钢钎、铁铲等便携工具人力挖孔，井上工作人员利用电动卷扬机提升吊桶出土，吊运弃土时孔内人员与孔外人员用对讲机联络，当孔内施工人员躲进铁制安全防护架内后，才能起吊吊桶。碴土斗车运至临时堆土位置，自卸车集中装运弃土。当挖孔深度超过 10m 或二氧化碳含量超过 0.3%时，增加通风设备进行通风换气。在井口附近用通风机连接通风管将新奇空气输送到井内，并把风管同向孔底。当进入岩层需要爆破时，采纳浅眼爆破法，严格控制炸药用量，并在炮眼附近加强支撑和护壁，防止震塌孔碧。孔内爆破后，先通风排烟，检查无毒气后，施工人员再下井继续作业。挖孔达到设计深度后，清除孔底松土、沉渣、杂物。4、支撑及护壁开挖桩孔 1 米深后，立即支立钢模并现浇混凝土护壁，人工持小型插入式振捣棒振捣密实。自上而下每开挖 1 米深即进行立模护壁，防止孔壁坍塌，以保证成孔质量和井下工作人员的安全。护壁形式为倒楔形，便于捣固密实和拆除...
