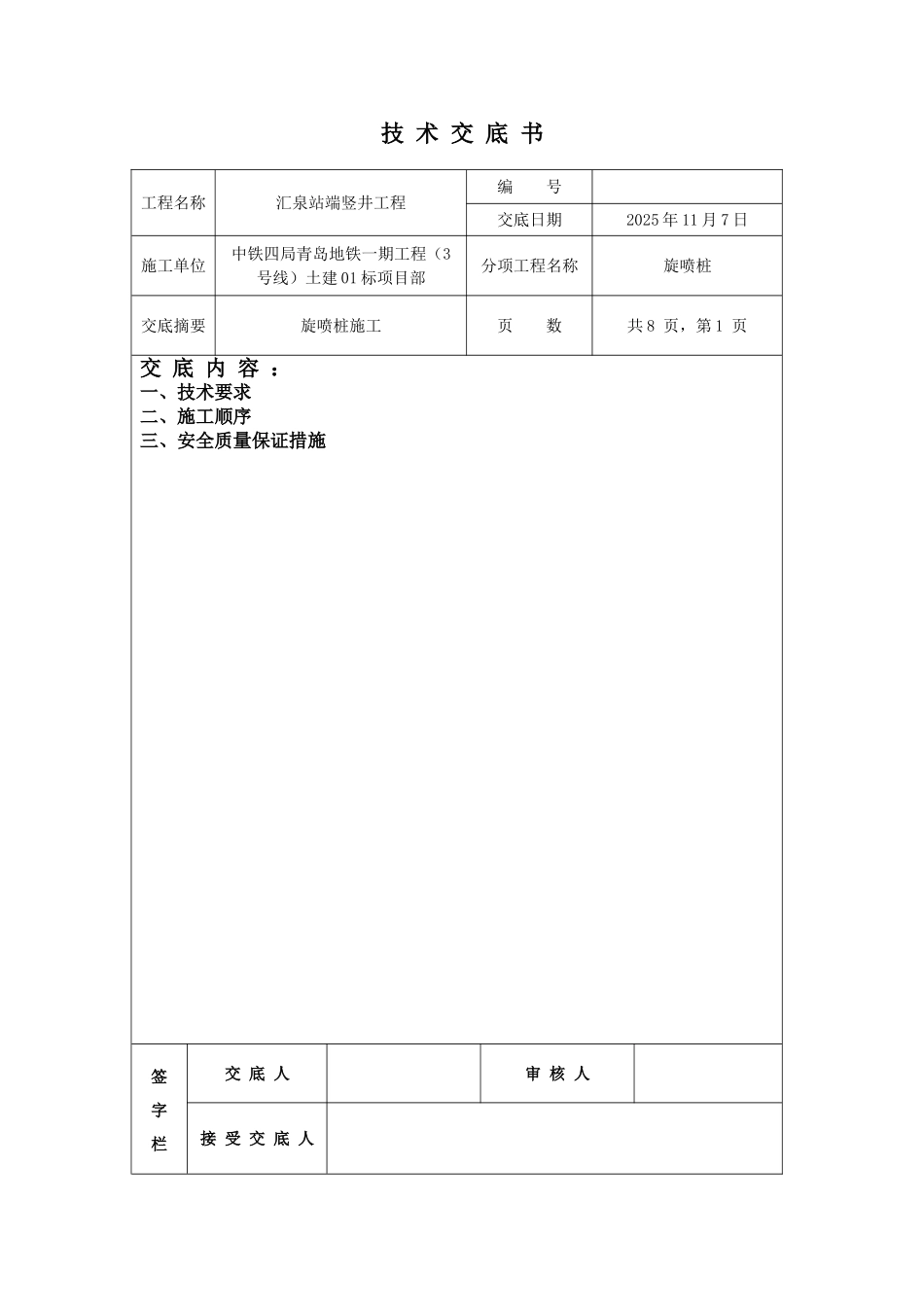

技 术 交 底 书工程名称汇泉站端竖井工程编 号交底日期2025 年 11 月 7 日施工单位中铁四局青岛地铁一期工程（3号线）土建 01 标项目部分项工程名称旋喷桩交底摘要旋喷桩施工页 数共 8 页，第 1 页交 底 内 容 ：一、技术要求二、施工顺序三、安全质量保证措施签 字 栏交 底 人审 核 人接 受 交 底 人技 术 交 底 书工程名称汇泉站端竖井工程编 号交底日期2025 年 11 月 7 日施工单位中铁四局青岛地铁一期工程（3号线）土建 01 标项目部分项工程名称旋喷桩交底摘要旋喷桩施工页 数共 8 页，第 2 页交 底 内 容 ：一、技术要求1、高压旋喷桩 120 根，双排直径 800mm，相互咬合 250mm,地面标高6.0m 桩顶标高 4.0m,桩底标高 0.25m，详见旋喷桩布置图。2、施工中泥浆的沉淀和排放应进行处理，确保施工过程中场地的清洁和不污染环境。3、施工过程中必须设专人进行详细的施工记录，包括测量定位、浆液配比、喷浆压力（0.5～1.0MPa）、浆液流量（80～120L/min）、喷嘴提升速度（60～150mm/min）、成桩深度、复喷及复搅。4、高压喷射注浆完毕，应迅速拔出喷射管，为防止浆液凝固收缩影响桩顶高程，必要时可采纳原孔位两次注浆等措施。5、喷射时，应先达到预定的喷射压力，喷浆后再逐渐提升注浆管。中间发生故障时，应停止提升和旋喷，以防桩柱中断，同时立即进行检查，排除故障；如发现有浆液喷射不足，影响浆体的设计直径时，应进行复核。6、喷到桩高后应迅速拔出浆管，用清水冲洗管路，以防凝固堵塞。旋喷深度、直径、和渗水性应符合设计要求。 7、钻机就位后应进行水平、垂直校正，钻杆应与桩位吻合，偏差控制在50mm 内。 8、旋喷桩管达到预定深度后，应进行高压射水试验，合格后方可喷射浆液，待达到预定压力排量后，再逐渐提升旋喷管。9、旋喷桩采纳的高压喷射注浆材料主要为 PC32.5 水泥，水灰比为1.0~1.5。10、施工前应检查水泥标号、水泥浆的水灰比，以及桩位、压力表、流量签 字 栏交 底 人审 核 人接 受 交 底 人技 术 交 底 书工程名称汇泉站端竖井工程编 号交底日期2025 年 11 月 7 日施工单位中铁四局青岛地铁一期工程（3号线）土建 01 标项目部分项工程名称旋喷桩交底摘要旋喷桩施工页 数共 8 页，第 3 页交 底 内 容 ：表的精度和灵敏度，高压喷射设备的性能进行检验。11、在插管旋喷过程中，要注意防止喷嘴被堵，压力和流量必须符合设计...
