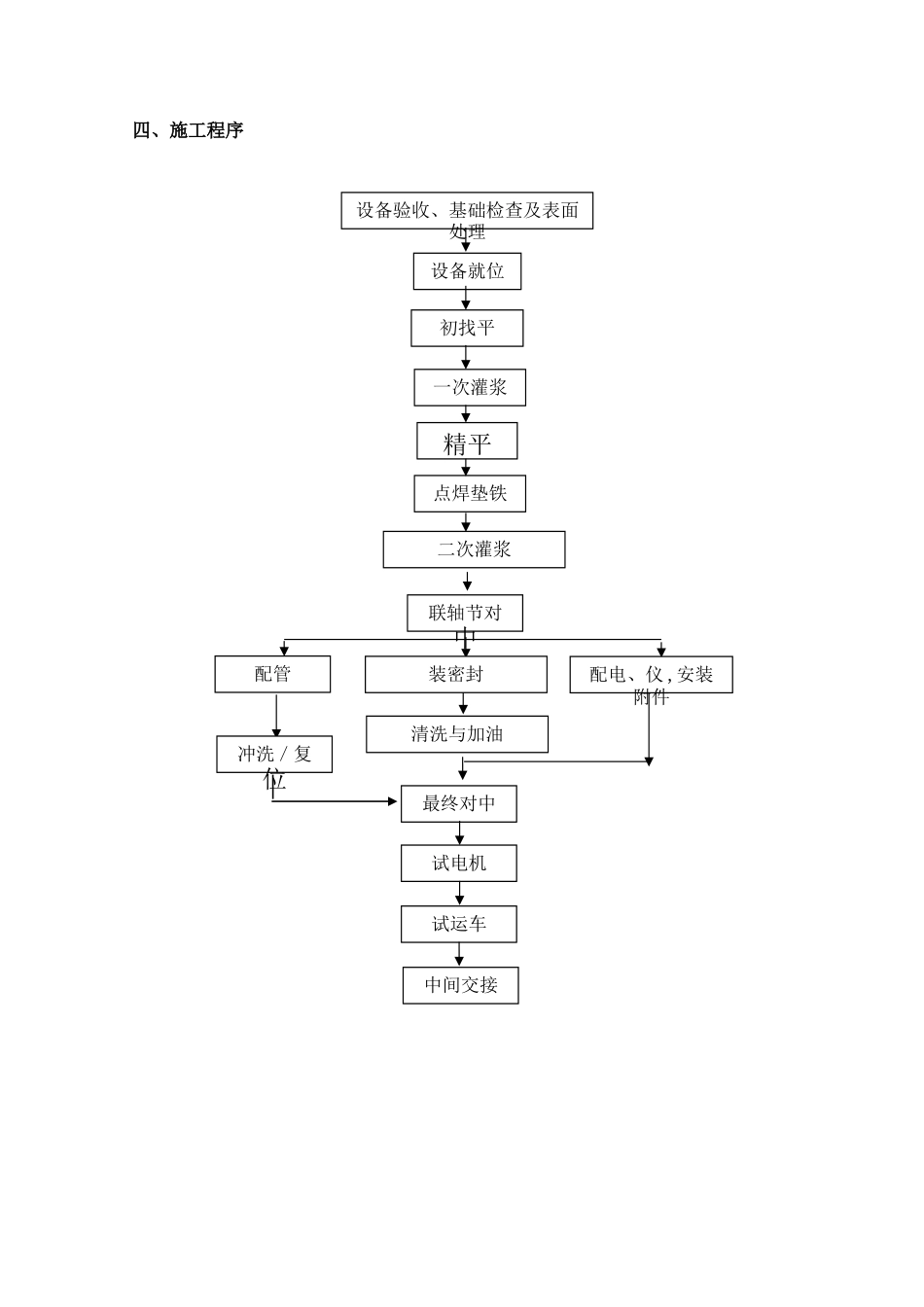

无负压供水设备安装施工方案一、工程概况工程名称：XXXX 工程工程概况：最高供水楼层３ 3 层,采纳四组箱式无负压成套供水设备 二、标准及法律规范 1、《压缩机、风机、泵安装工程施工及验收法律规范》(GB50275-９ 8）2、《机械设备安装工程施工及验收通用法律规范》（Ｇ B ５ 0 ２７ 3-9 ８)3、随机文件与设计图纸与资料4、现场得施工条件三、施工前准备工作1、批阅出厂证明书与检验记录。２、施工工器具准备。3．设计及其它技术文件齐全,施工图纸已经会审，技术交底与必要得技术培训。4.材料、劳动力、机具基本齐全。5.基础施工完毕,混凝土强度已达要求四、施工程序配管配电、仪 , 安装附件清洗与加油最终对中试电机试运车二次灌浆联轴节对中设备验收、基础检查及表面处理设备就位初找平一次灌浆精平点焊垫铁装密封中间交接冲洗／复位五、设备开箱与验收1、由建设单位组织我方人员参加,清点随机出厂合格证明书、图纸及文件等技术资料。２、应按设备装箱单清点泵得零件部件与配套件并应齐全。并应无缺件、损坏与锈蚀等;管口保护物与堵盖应完好。3、应核对泵得主要安装尺寸并应与工程设计相符。４、移交后要妥善保管。六、基础验收 ﻩ安装施工前基础须经正式交接验收。基础施工单位应提交质量合格证明书、测量记录及其它施工技术资料: １、基础移交时,应附有标高、外形尺寸、中心、测量记录与有关得技术资料。2、基础复测检查:a、 外观检查,不应有裂纹、缝隙、孔洞、露筋等缺陷。b、 基础中心、标高、水平度误差在允许范围内。c、 地脚螺栓预留孔,预埋地脚螺栓应符合设计要求七、基础表面处理１、在地脚螺栓两侧及机座得立筋及纵向中心线部位或负荷集中得地方铲出垫铁位置,用铁水平检查垫铁得水平度。2、除垫铁位置外基础表面铲麻,以利二次灌浆结合良好。3、配置垫铁每组垫铁(包括一对斜垫铁)不得超过４块,假如基础标高过低,则应采纳较厚垫铁或预埋垫铁，以减少垫铁块数。垫铁得间距不大于５ 00mm。4、垫铁大小根据设备大小或技术文件要求来确定;（三)、动设备安装1、设备就位,按图纸要求定位中心与标高。八、安装 1、无负压成套供水设备妥善出库运至现场；在运输过程中，要注意成品保护;避开罐体得变形与管路受到挤压。2、设备就位,按图纸要求定位中心与标高。3、泵水平度初次测量在主轴外露部分或在水平出口法兰面上,或在垂直进出口法兰面上测铅垂度,允许偏差≤0、1m ｍ/m。4、初找平后对预留地脚螺栓孔进行灌浆。灌浆材料...
