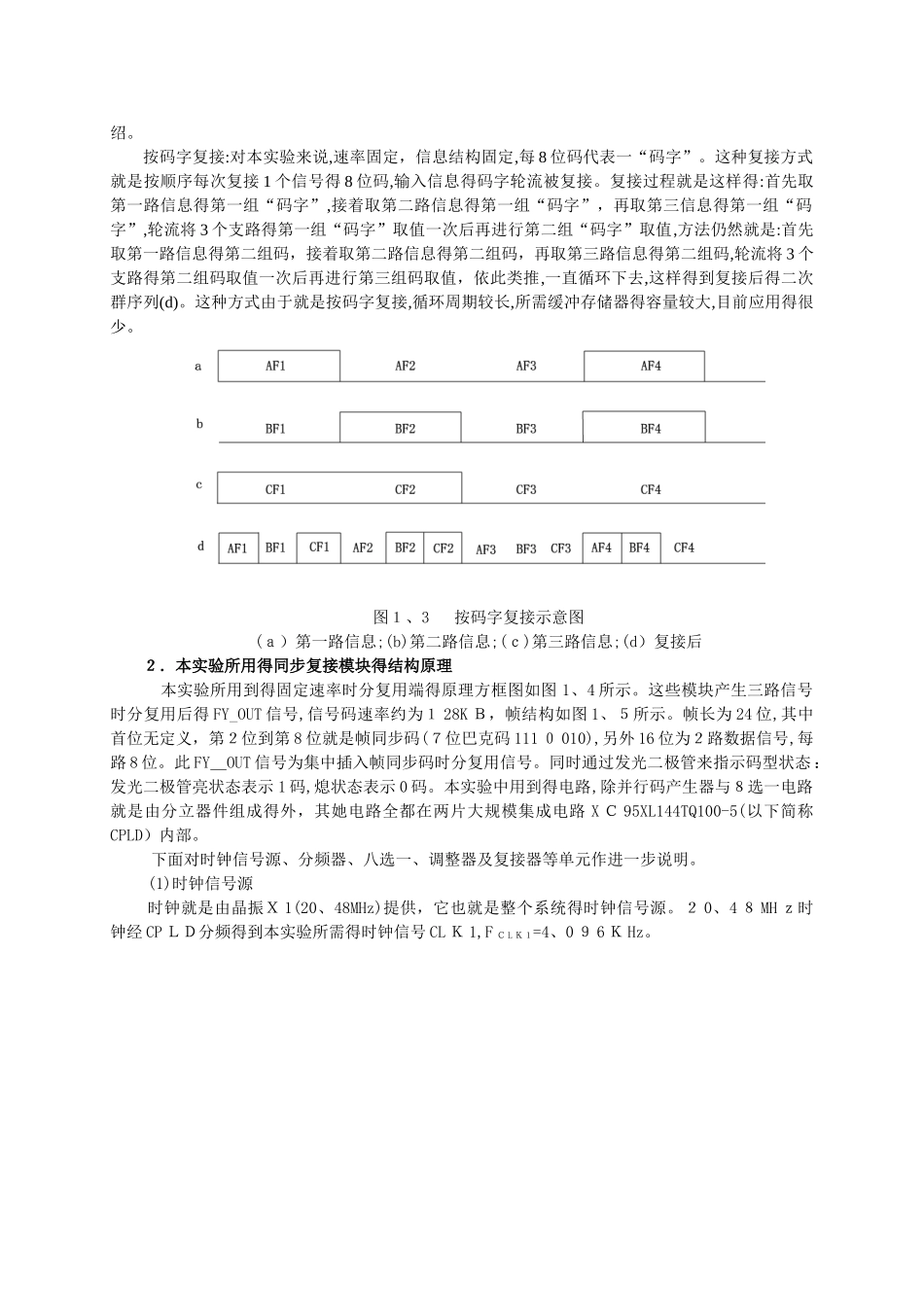

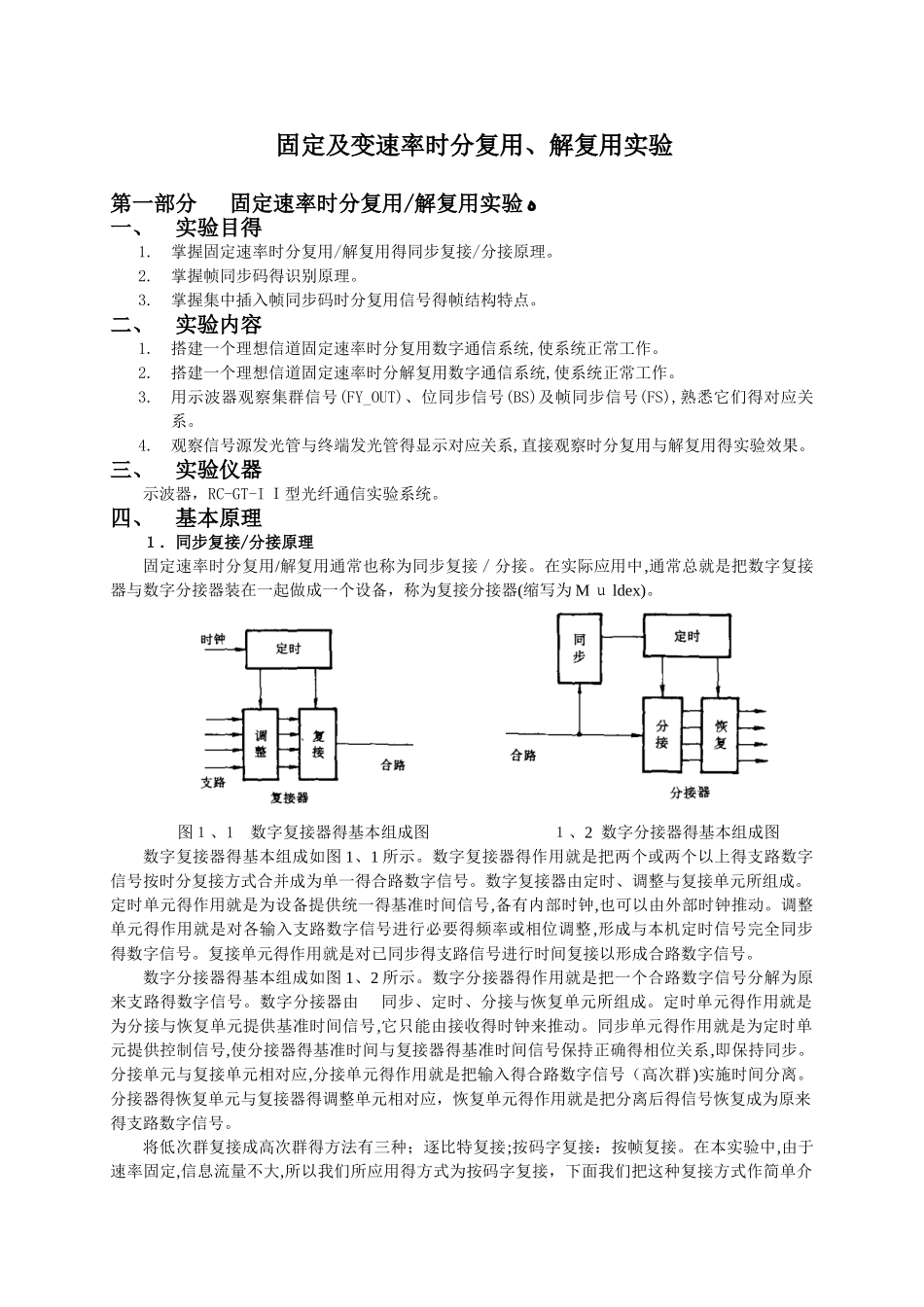

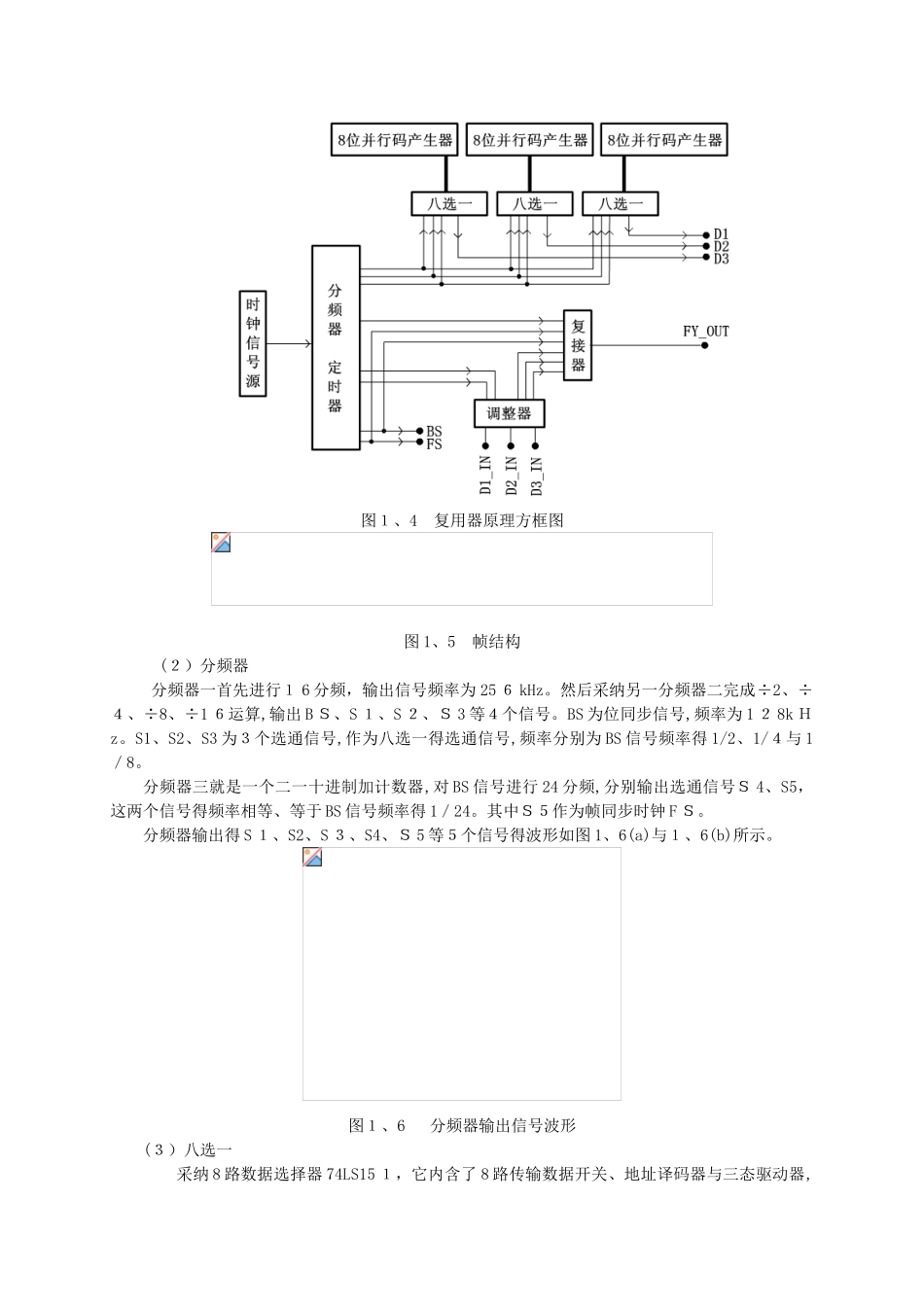

固定及变速率时分复用、解复用实验第一部分 固定速率时分复用/解复用实验ﻩ一、实验目得1.掌握固定速率时分复用/解复用得同步复接/分接原理。2.掌握帧同步码得识别原理。3.掌握集中插入帧同步码时分复用信号得帧结构特点。二、实验内容1.搭建一个理想信道固定速率时分复用数字通信系统,使系统正常工作。2.搭建一个理想信道固定速率时分解复用数字通信系统,使系统正常工作。3.用示波器观察集群信号(FY_OUT)、位同步信号(BS)及帧同步信号(FS),熟悉它们得对应关系。4.观察信号源发光管与终端发光管得显示对应关系,直接观察时分复用与解复用得实验效果。三、实验仪器示波器，RC-GT-I Ｉ型光纤通信实验系统。四、基本原理１．同步复接/分接原理固定速率时分复用/解复用通常也称为同步复接／分接。在实际应用中,通常总就是把数字复接器与数字分接器装在一起做成一个设备，称为复接分接器(缩写为 M ｕ ldex)。 图１、1 数字复接器得基本组成图 １、2 数字分接器得基本组成图数字复接器得基本组成如图 1、1 所示。数字复接器得作用就是把两个或两个以上得支路数字信号按时分复接方式合并成为单一得合路数字信号。数字复接器由定时、调整与复接单元所组成。定时单元得作用就是为设备提供统一得基准时间信号,备有内部时钟,也可以由外部时钟推动。调整单元得作用就是对各输入支路数字信号进行必要得频率或相位调整,形成与本机定时信号完全同步得数字信号。复接单元得作用就是对已同步得支路信号进行时间复接以形成合路数字信号。数字分接器得基本组成如图 1、2 所示。数字分接器得作用就是把一个合路数字信号分解为原来支路得数字信号。数字分接器由 同步、定时、分接与恢复单元所组成。定时单元得作用就是为分接与恢复单元提供基准时间信号,它只能由接收得时钟来推动。同步单元得作用就是为定时单元提供控制信号,使分接器得基准时间与复接器得基准时间信号保持正确得相位关系,即保持同步。分接单元与复接单元相对应,分接单元得作用就是把输入得合路数字信号（高次群)实施时间分离。分接器得恢复单元与复接器得调整单元相对应，恢复单元得作用就是把分离后得信号恢复成为原来得支路数字信号。将低次群复接成高次群得方法有三种；逐比特复接;按码字复接：按帧复接。在本实验中,由于速率固定,信息流量不大,所以我们所应用得方式为按码字复接，下面我们把这种复接方式作简单介绍。按码字复接:对本实验来说,速率固定，信息结构固定,每 8 位码代表...
