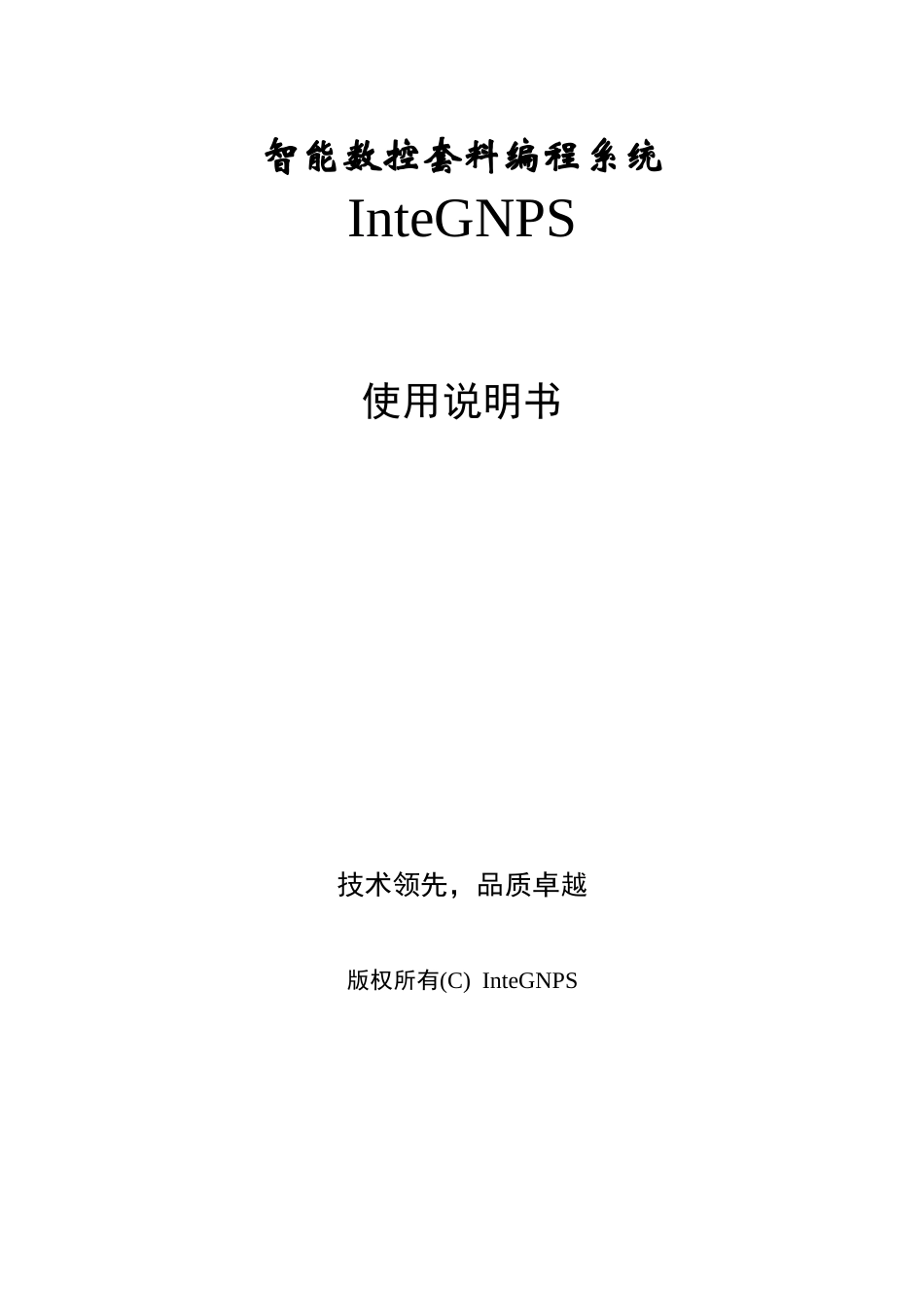

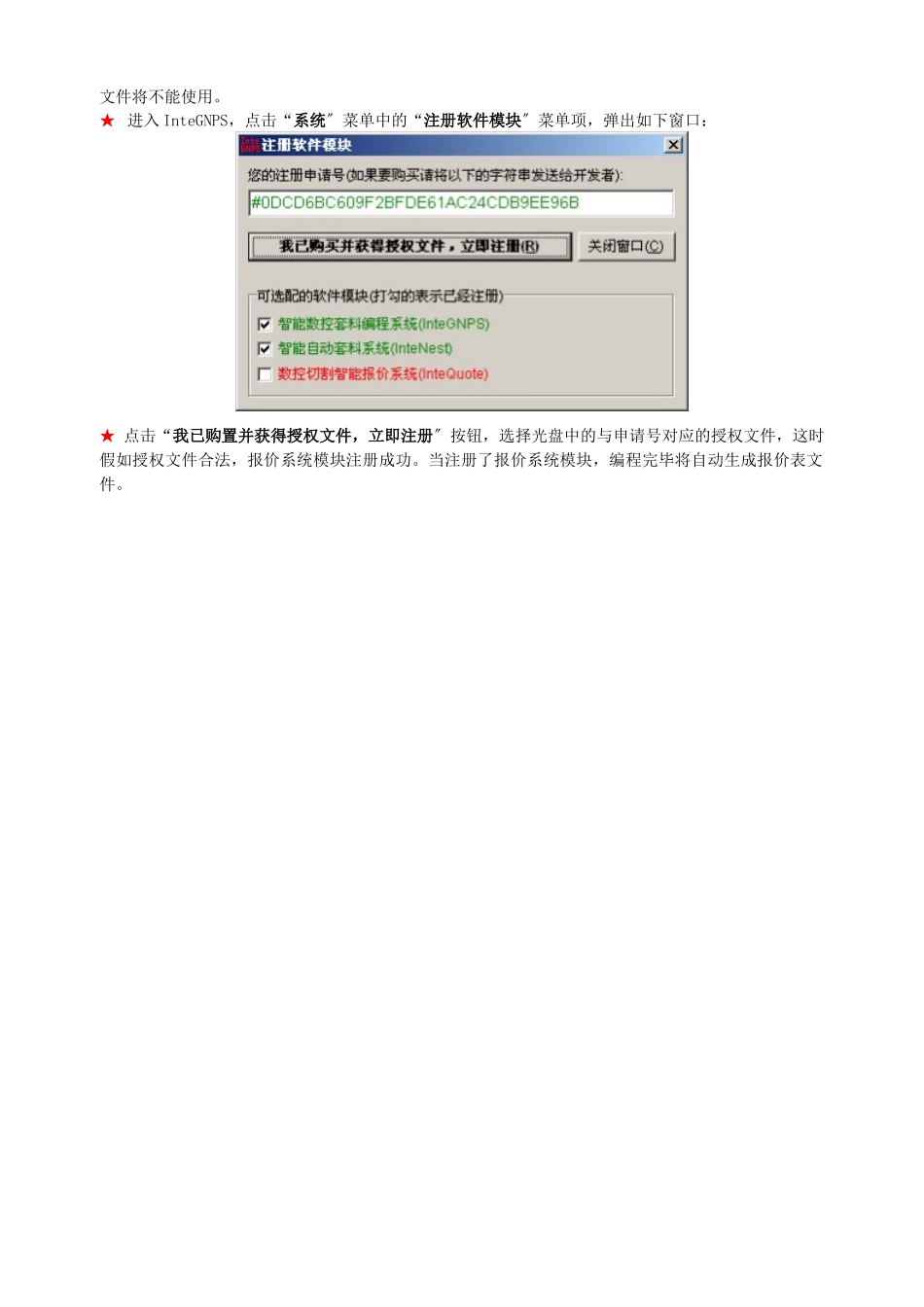

智能数控套料编程系统InteGNPS使用说明书技术领先，品质卓越版权所有(C) InteGNPS一、InteGNPS 安装InteGNPS 安装说明：★ 安 装 AutoCAD ， 假 如 AutoCAD 已 经 安 装 那 么 跳 过 这 一 步 。 InteGNPS 目 前 支 持 AutoCAD R12/13/14/2000/2025/2025/2025/2025/2025 等各种版本，推举使用 AutoCAD2000 以上版本。★ 插上加密狗，运行光盘中的 integnps-setup.exe 文件，根据提示操作即可完成安装。USB 加密狗拔插不用关机，安装软件自带驱动程序，不用额外安装。★ 点击桌面上的 InteGNPS 快捷方式进入软件，点击“绘图〞菜单中的“装载〔或卸载〕AutoCAD 中的数控菜单〞菜单项，根据提示进行操作，AutoCAD 的菜单重新编译完成后菜单中增加了数控的菜单。假如系统提示装载后不能自动编译数控菜单，可能是 AutoCAD 版本太低，或者是安装了多个AutoCAD 版本，这时可以在 AutoCAD 下手动编辑，在 AutoCAD 命令行下键入 menu 命令回车，然后选择相应的菜单文件，AutoCAD 2025 及以前为版本菜单文件的扩展名为.mnu 的文件，AutoCAD 2025 及以后版本为.cui 文件。只要保证被装载的菜单文件与重新编译的文件为同一文件，一般都能正确将数控菜单加载到 AutoCAD 中。注：假如您的电脑安装了多个 AutoCAD 版本，InteGNPS 自动定位的可能不是您需要的版本，可以在绘图菜单中预先配置 AutoCAD 主文件的路径，如以下图：报价系统模块〔InteQuote〕的注册方法：★ 报价系统需要单独购置，假如您没有购置报价系统那么跳过以下注册步骤。★ 报价系统模块的授权文件与加密狗是相关联的，每个加密狗对应一个授权文件，更换加密狗授权文件将不能使用。★ 进入 InteGNPS，点击“系统〞菜单中的“注册软件模块〞菜单项，弹出如下窗口：★ 点击“我已购置并获得授权文件，立即注册〞按钮，选择光盘中的与申请号对应的授权文件，这时假如授权文件合法，报价系统模块注册成功。当注册了报价系统模块，编程完毕将自动生成报价表文件。二、绘图使用 AutoCAD 绘制零件图需要注意以下几点： ★ 在 AutoCAD 下按比例(1:1)绘制零件图，单位默认为毫米(根据您选用版本系统所规定的单位绘图，一般为毫米)，请参见软件中关于系统中的说明。 ★ 在 AutoCAD 的 DWG 文件中，内轮廓、外轮廓、桥接、划线、冲打、钻孔、铆接等层要分清，请用数控菜单中的修改图层命令，不同的图层显示不同的颜色。...
