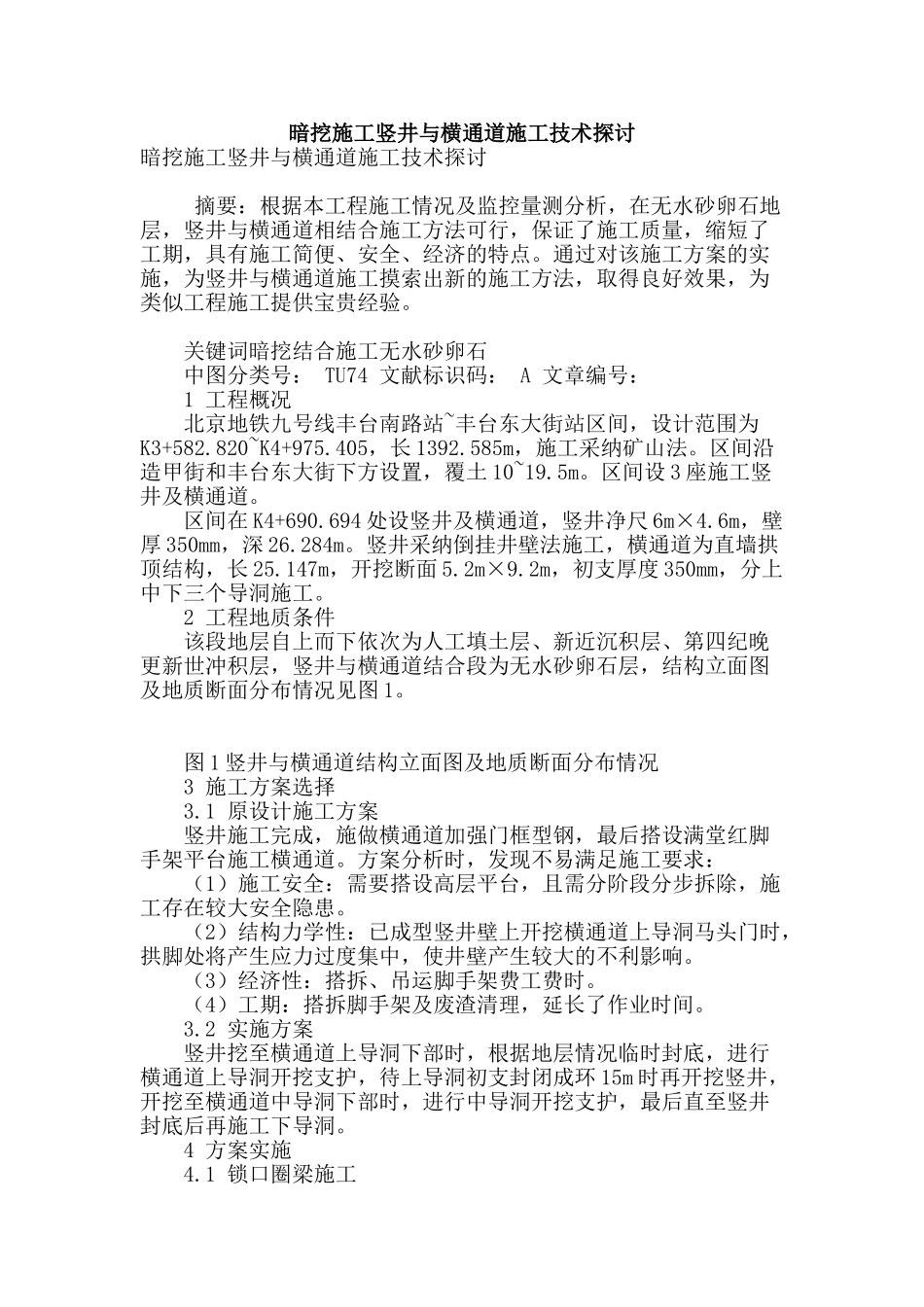

暗挖施工竖井与横通道施工技术探讨

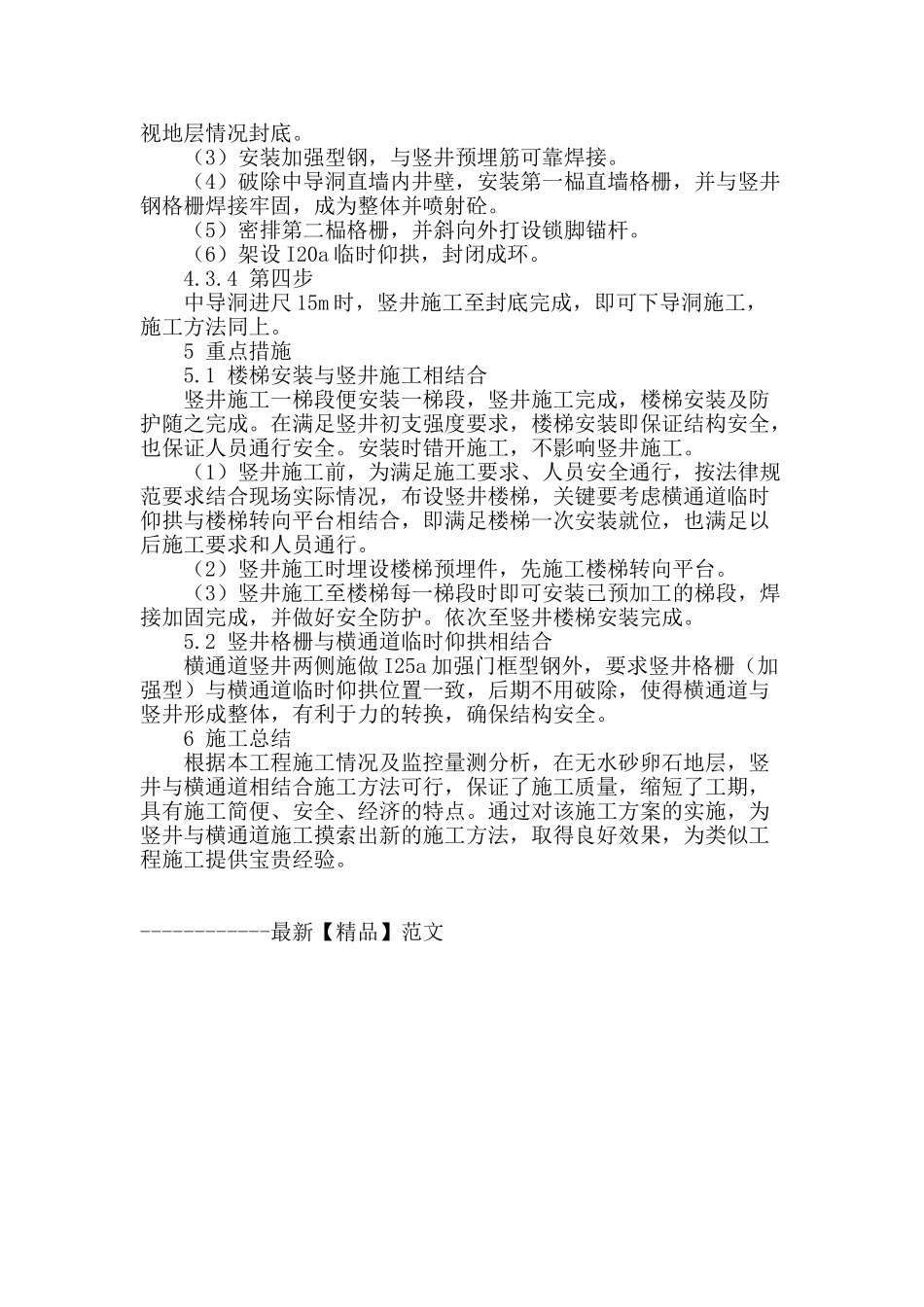

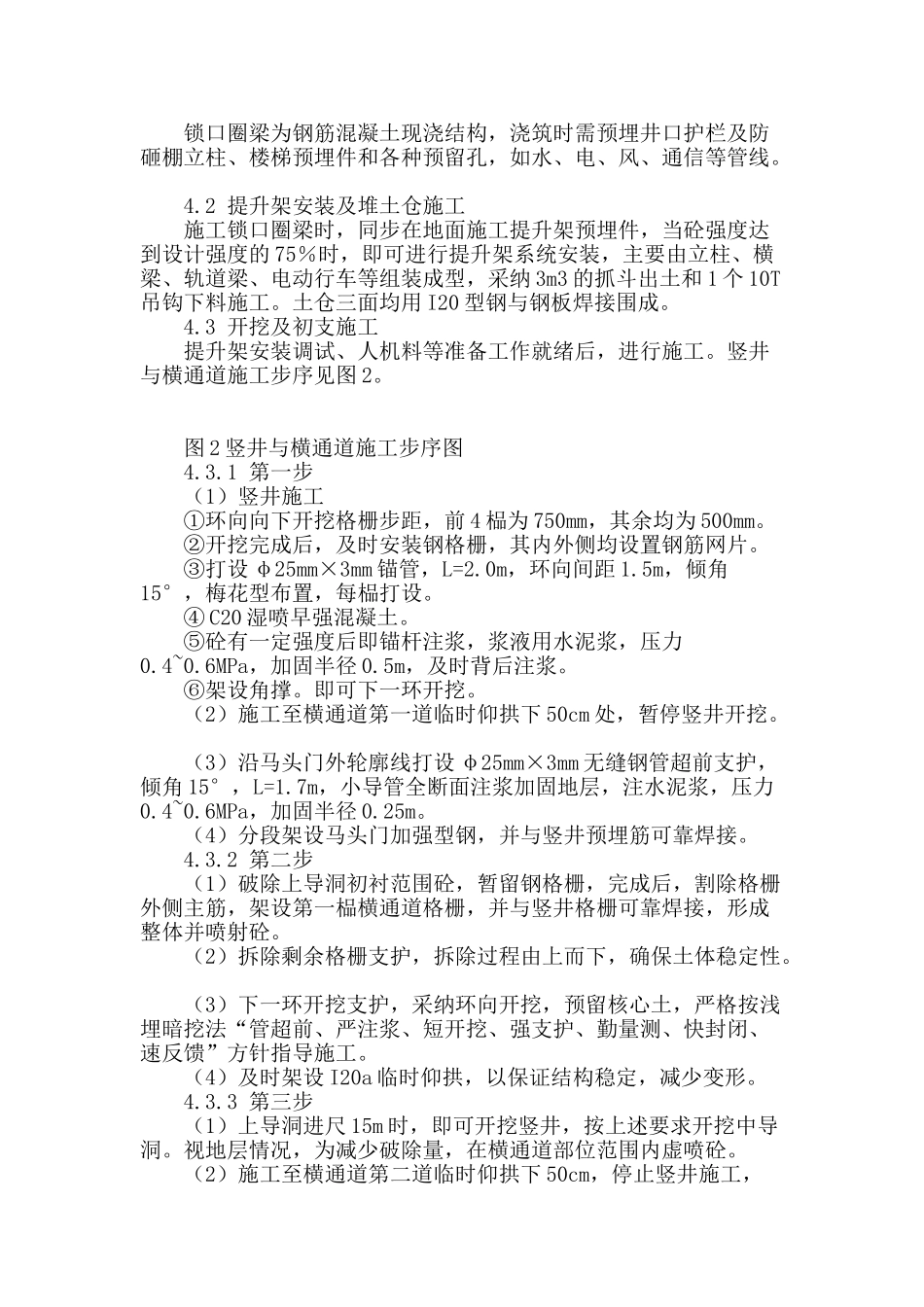

暗挖施工竖井与横通道施工技术探讨暗挖施工竖井与横通道施工技术探讨 摘要：根据本工程施工情况及监控量测分析，在无水砂卵石地层，竖井与横通道相结合施工方法可行，保证了施工质量，缩短了工期，具有施工简便、安全、经济的特点。通过对该施工方案的实施，为竖井与横通道施工摸索出新的施工方法，取得良好效果，为类似工程施工提供宝贵经验。 关键词暗挖结合施工无水砂卵石 中图分类号： TU74 文献标识码： A 文章编号： 1 工程概况 北京地铁九号线丰台南路站~丰台东大街站区间，设计范围为K3+582.820~K4+975.405，长 1392.585m，施工采纳矿山法。区间沿造甲街和丰台东大街下方设置，覆土 10~19.5m。区间设 3 座施工竖井及横通道。 区间在 K4+690.694 处设竖井及横通道，竖井净尺 6m×4.6m，壁厚 350mm，深 26.284m。竖井采纳倒挂井壁法施工，横通道为直墙拱顶结构，长 25.147m，开挖断面 5.2m×9.2m，初支厚度 350mm，分上中下三个导洞施工。 2 工程地质条件 该段地层自上而下依次为人工填土层、新近沉积层、第四纪晚更新世冲积层，竖井与横通道结合段为无水砂卵石层，结构立面图及地质断面分布情况见图 1。 图 1 竖井与横通道结构立面图及地质断面分布情况 3 施工方案选择 3.1 原设计施工方案 竖井施工完成，施做横通道加强门框型钢，最后搭设满堂红脚手架平台施工横通道。方案分析时，发现不易满足施工要求： （1）施工安全：需要搭设高层平台，且需分阶段分步拆除，施工存在较大安全隐患。 （2）结构力学性：已成型竖井壁上开挖横通道上导洞马头门时，拱脚处将产生应力过度集中，使井壁产生较大的不利影响。 （3）经济性：搭拆、吊运脚手架费工费时。 （4）工期：搭拆脚手架及废渣清理，延长了作业时间。 3.2 实施方案 竖井挖至横通道上导洞下部时，根据地层情况临时封底，进行横通道上导洞开挖支护，待上导洞初支封闭成环 15m 时再开挖竖井，开挖至横通道中导洞下部时，进行中导洞开挖支护，最后直至竖井封底后再施工下导洞。 4 方案实施 4.1 锁口圈梁施工 锁口圈梁为钢筋混凝土现浇结构，浇筑时需预埋井口护栏及防砸棚立柱、楼梯预埋件和各种预留孔，如水、电、风、通信等管线。 4.2 提升架安装及堆土仓施工 施工锁口圈梁时，同步在地面施工提升架预埋件，当砼强度达到设计强度的 75％时，即可进行提升架系统安装，主要由立柱、横梁、轨道梁、电动行车等组装成型，采纳 3m3 的抓斗...
