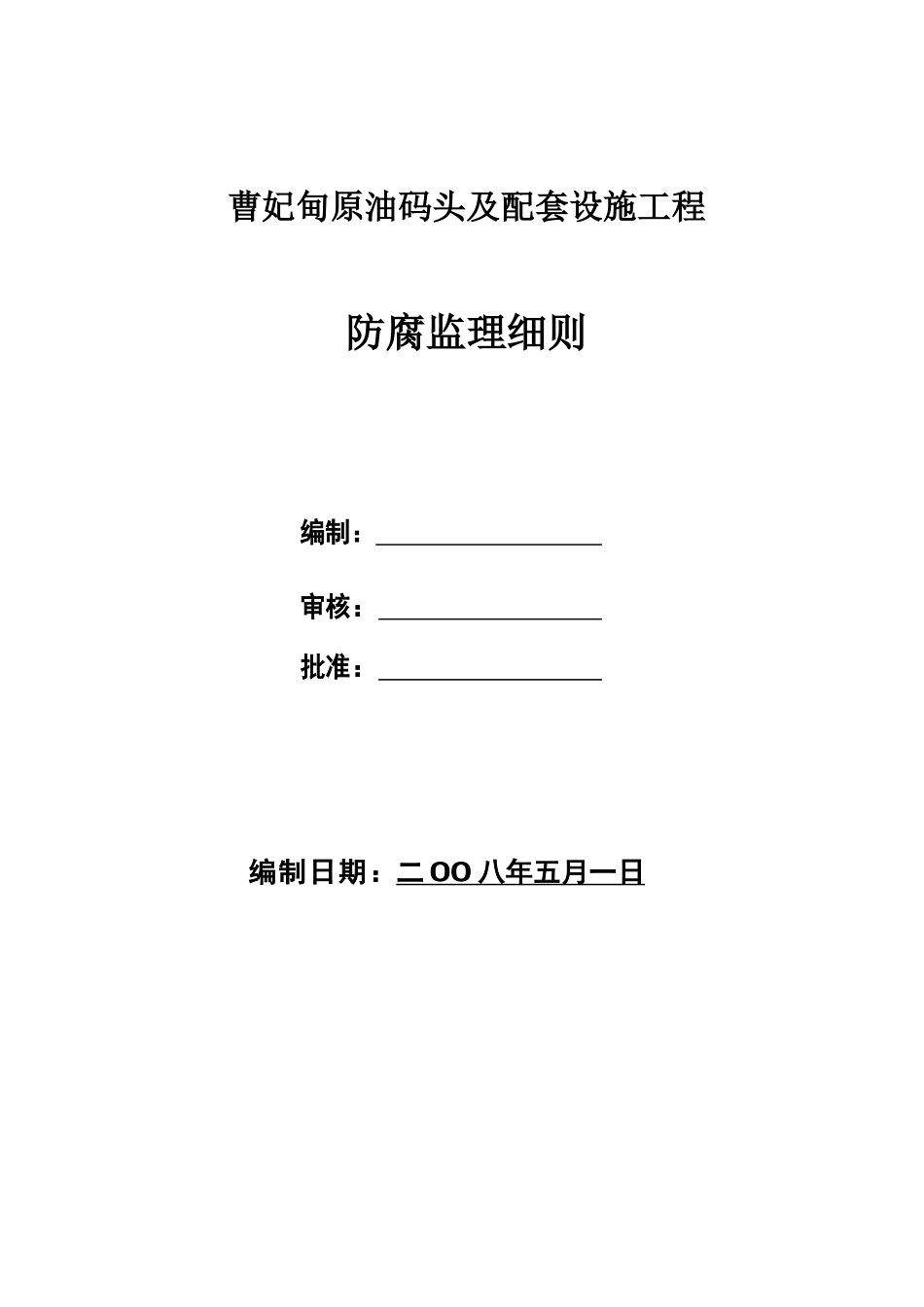

曹妃甸原油码头及配套设施工程防腐监理细则

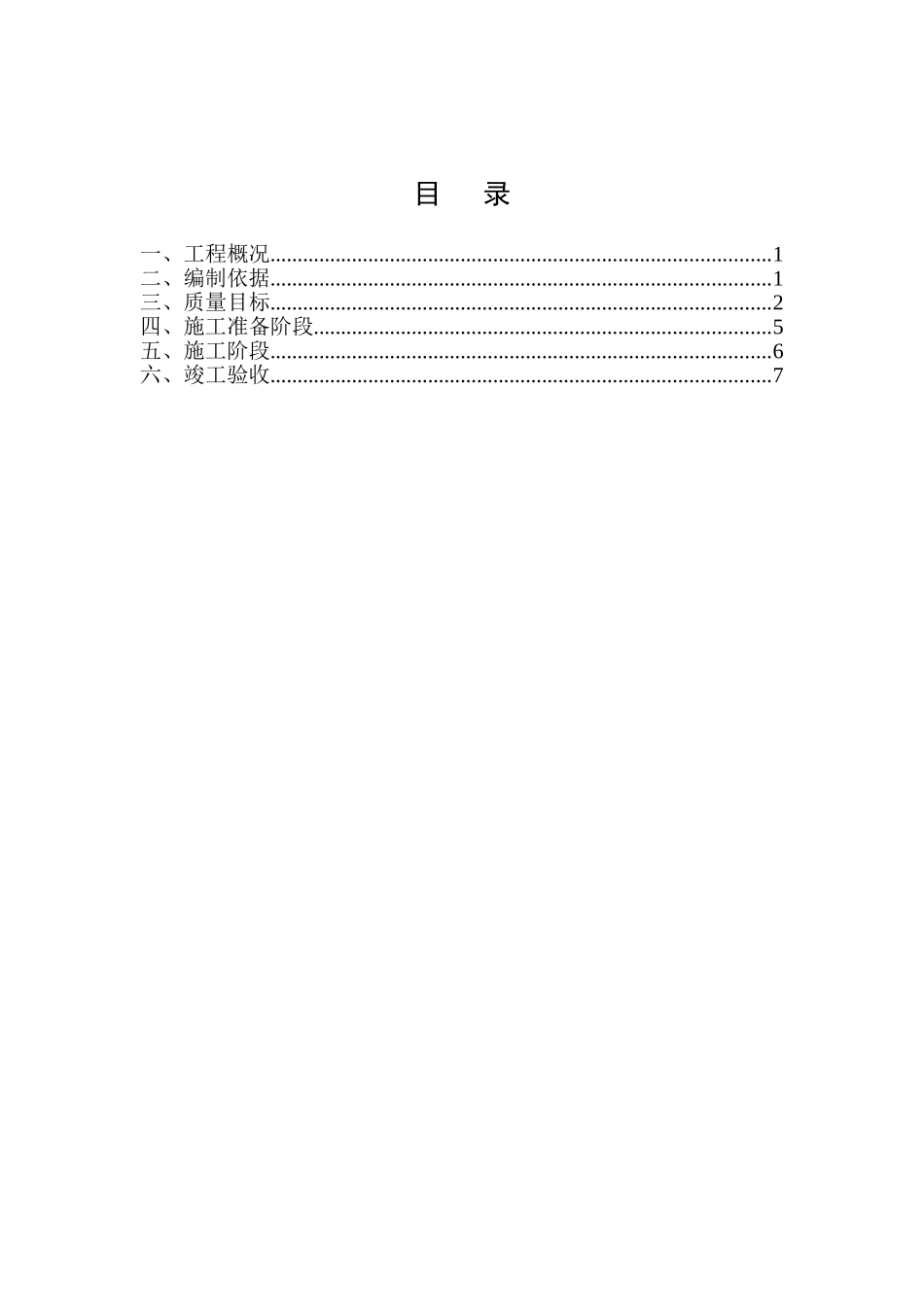

曹妃甸原油码头及配套设施工程防腐监理细则编制： 审核： 批准： 编制日期：二 OO 八年五月一日 目 录一、工程概况............................................................................................1二、编制依据............................................................................................1三、质量目标............................................................................................2四、施工准备阶段....................................................................................5五、施工阶段............................................................................................6六、竣工验收............................................................................................7一、工程概况茂名分公司 22 万吨/年苯抽提装置是套新建装置，原料为来自上游重整装置的重整汽油。主要产品是苯，副产品油 C5 馏分；C7+馏分和 C6 抽余油等。本装置工程项目主要工程量共包括两个部分: 一是 22 万吨/年苯抽提装置主体部分（预分溜、抽提蒸馏、溶剂回收和苯精制单元）；二是界区外的系统配套工程部分（苯罐区改造及储运管线改造），其变配电所、控制室、办公室与 180 万吨/蜡油加氢精制装置共用。本装置工艺设备安装总台数 91 台（其中静设备 50 台：塔 5 台、容器 20 台、换热器 20 台、空冷器 4 台、貧溶剂过虑器 1 台，动设备机泵等41 台）；主钢结构框架一座；系统配套工程中工艺管道 8 条，公共工程及地下管道 12 条。主要防腐面积储罐名称数量外防腐面积 m2内防腐面积 m2罐底板下表面防腐面积m2其它防腐面积m2保温中间罐区储罐 5 座86010601903806803000 m3 旧罐 1 座 12101250 200460 框架钢结构3 座 装置工艺管道 系统管网 m3二、编制依据1、储罐防腐涂漆技术条件2、SH3022-1999《石油化工设备和管道涂料防腐蚀工程施工验收法律规范》3、GB/T8923-1988《涂装前钢材表面锈蚀等级和除锈等级》4、SH3043-2025《石油化工设备管道钢结构表面包和标志规定》5、TJ36 工业企业设计卫生标准6、GB7692 涂装作业安全规程 涂漆前处理工艺安全7、GB7693 涂装作业安全规程 涂漆前处理工艺通风、净化8、GBJ187 工业企业噪声控制设计法律规范9、设计文件： 原油储罐工程防腐涂漆技术条件；文件号10、监理...
