最新电缆敷设技术交底

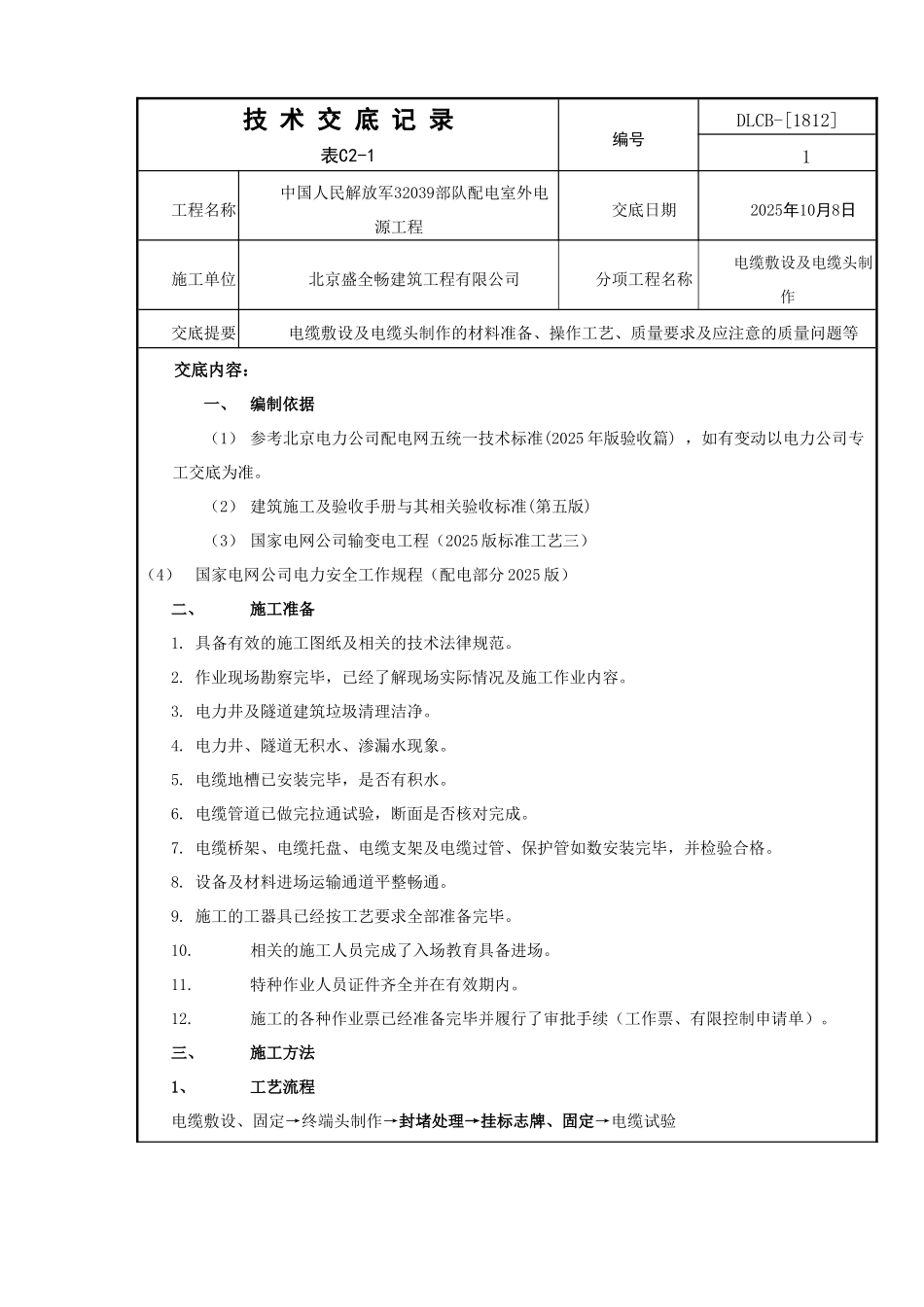

技 术 交 底 记 录表C2-1编号DLCB-[1812]1工程名称中国人民解放军32039部队配电室外电源工程交底日期2025年10月8日施工单位北京盛全畅建筑工程有限公司分项工程名称电缆敷设及电缆头制作交底提要电缆敷设及电缆头制作的材料准备、操作工艺、质量要求及应注意的质量问题等交底内容：一、编制依据（1） 参考北京电力公司配电网五统一技术标准(2025 年版验收篇) ，如有变动以电力公司专工交底为准。（2） 建筑施工及验收手册与其相关验收标准(第五版)（3） 国家电网公司输变电工程（2025 版标准工艺三）（4）国家电网公司电力安全工作规程（配电部分 2025 版）二、施工准备1. 具备有效的施工图纸及相关的技术法律规范。2. 作业现场勘察完毕，已经了解现场实际情况及施工作业内容。3. 电力井及隧道建筑垃圾清理洁净。4. 电力井、隧道无积水、渗漏水现象。5. 电缆地槽已安装完毕，是否有积水。6. 电缆管道已做完拉通试验，断面是否核对完成。7. 电缆桥架、电缆托盘、电缆支架及电缆过管、保护管如数安装完毕，并检验合格。8. 设备及材料进场运输通道平整畅通。9. 施工的工器具已经按工艺要求全部准备完毕。10.相关的施工人员完成了入场教育具备进场。11.特种作业人员证件齐全并在有效期内。12.施工的各种作业票已经准备完毕并履行了审批手续（工作票、有限控制申请单）。三、施工方法1、工艺流程电缆敷设、固定→终端头制作→封堵处理→挂标志牌、固定→电缆试验技 术 交 底 记 录表C2-1编号DLCB-[1812]2工程名称中国人民解放军32039部队配电室外电源工程交底日期2025年10月8日施工单位北京盛全畅建筑工程有限公司分项工程名称电缆敷设及电缆头制作交底提要电缆敷设及电缆头制作的材料准备、操作工艺、质量要求及应注意的质量问题等交底人接受交底人交底内容：1、电缆敷设、固定（1）电缆敷设通用法律规范1) 电缆进场后，对每轴电缆用兆欧表进行绝缘电阻遥测，检查线间及线对外皮、线对屏蔽层的绝缘。2) 随时注意和及时清除障碍，防止钉子或其他异物刮伤电缆，如在敷设过程中出现破损应及时更换。电缆最小弯曲半径和检验方法应符合下表的规定 d 为电缆外径项 目多芯单芯检验方法电缆最小允许弯曲半径控制电缆非铠装型、屏蔽型软电缆≥6d——尺量检查铠装型、铜屏蔽型≥12d——其他≥10d——橡皮绝缘电力电缆无铅包、钢铠护套≥10d尺量检查裸铅保护套≥15d钢铠护套≥20d塑料绝缘电缆有铠装≥15d≥20d无铠装≥12d≥15d3)...
