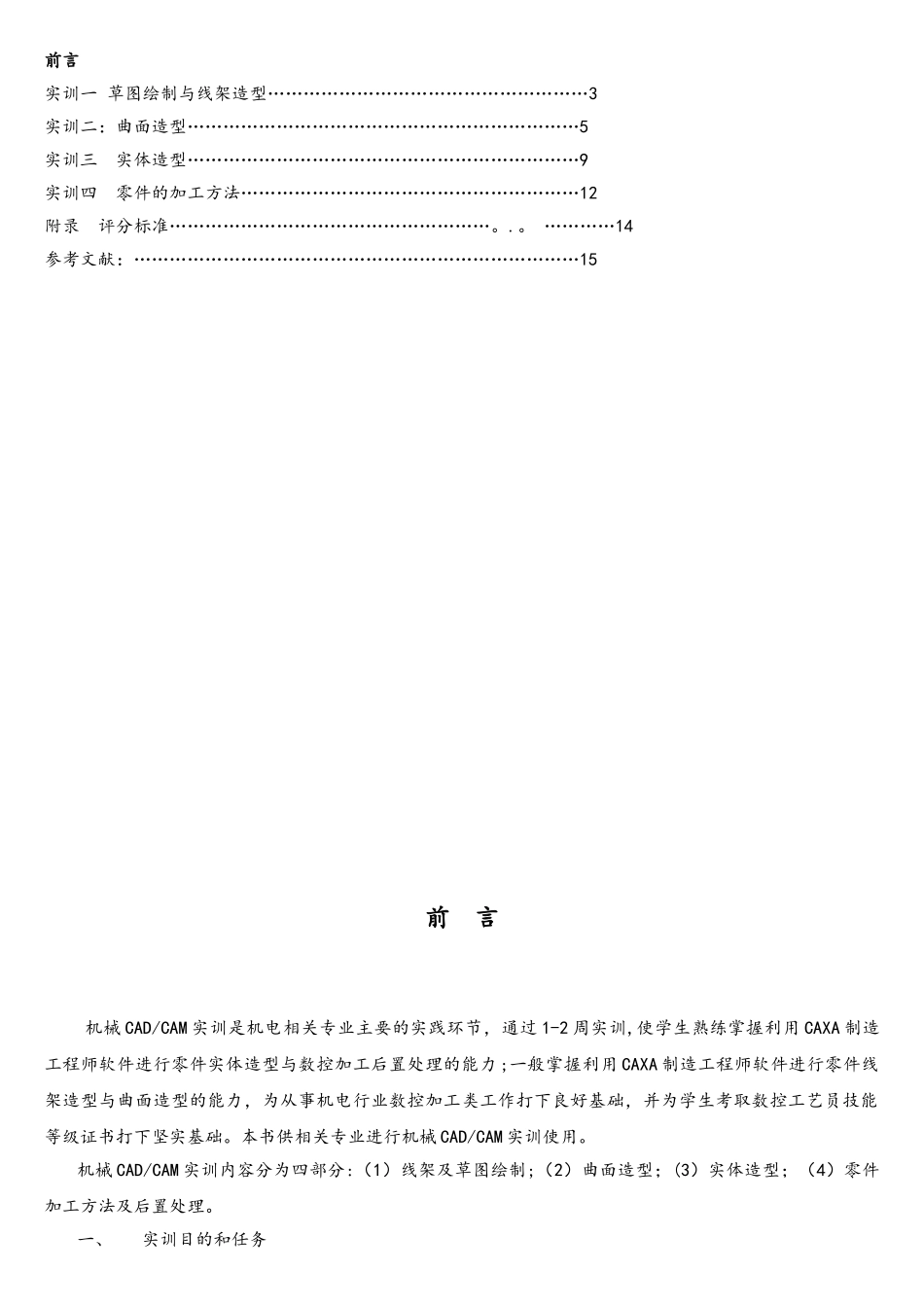

机 械 CAD／CAM 实 训 指 导 书郑州铁路职业技术学院目录前言实训一 草图绘制与线架造型………………………………………………3实训二：曲面造型…………………………………………………………5实训三 实体造型…………………………………………………………9实训四 零件的加工方法…………………………………………………12附录 评分标准………………………………………………。.。 …………14参考文献：…………………………………………………………………15前 言机械 CAD/CAM 实训是机电相关专业主要的实践环节，通过 1-2 周实训,使学生熟练掌握利用 CAXA 制造工程师软件进行零件实体造型与数控加工后置处理的能力;一般掌握利用 CAXA 制造工程师软件进行零件线架造型与曲面造型的能力，为从事机电行业数控加工类工作打下良好基础，并为学生考取数控工艺员技能等级证书打下坚实基础。本书供相关专业进行机械 CAD/CAM 实训使用。机械 CAD/CAM 实训内容分为四部分:（1）线架及草图绘制;（2）曲面造型；(3）实体造型；（4）零件加工方法及后置处理。一、实训目的和任务1．认识常用的机械 CAD/CAM 软件,了解其功能；2.结合实训指导书，利用 CAXA 制造工程师软件完成零件的线架造型、草图绘制、曲面造型、实体造型，刀具轨迹生成，加工轨迹仿真及 生成 G 代码等实训内容。3。通过实训掌握 CAXA 制造工程师软件在数控加工中的应用，掌握运用计算机软件完成数控铣编程的方法.二、实训目标定位实训是将知识转化为能力的有效载体，通过实训使学生架起“理论－实践”的双向桥梁.学生根据图形对零件进行造型，选择合适加工方法生成刀具轨迹及数控机床 G 代码，完成零件造型－加工的过程，反思零件如何合理设计并且合理加工,提高其零件造型及加工的能力,并且形成严谨、节约、统筹规划的良好品质。三、实训时间安排实训内容学 时讲授实验实训小计1草图绘制与线架造型2242曲面造型2463实体造型28104刀具轨迹生成与后置处理2810考核4合计34四、实训报告要求1、封面（标题、班级、姓名、学号、日期)2、内容(造型图、刀具轨迹、G 代码）3、总结（体会、收获、经验、思考）本书由机电技术文晓娟、教务处魏保立编写，不足之处，请读者指正。实训一 草图绘制及线架造型1、实训相关知识 点、线的绘制是绘制草图、线架造型、曲面造型和实体造型的基础.利用 CAXA 制造工程师功能：（1）直线、圆弧、圆、椭圆、样条、点、文字...
