机械原理课程设计——压床

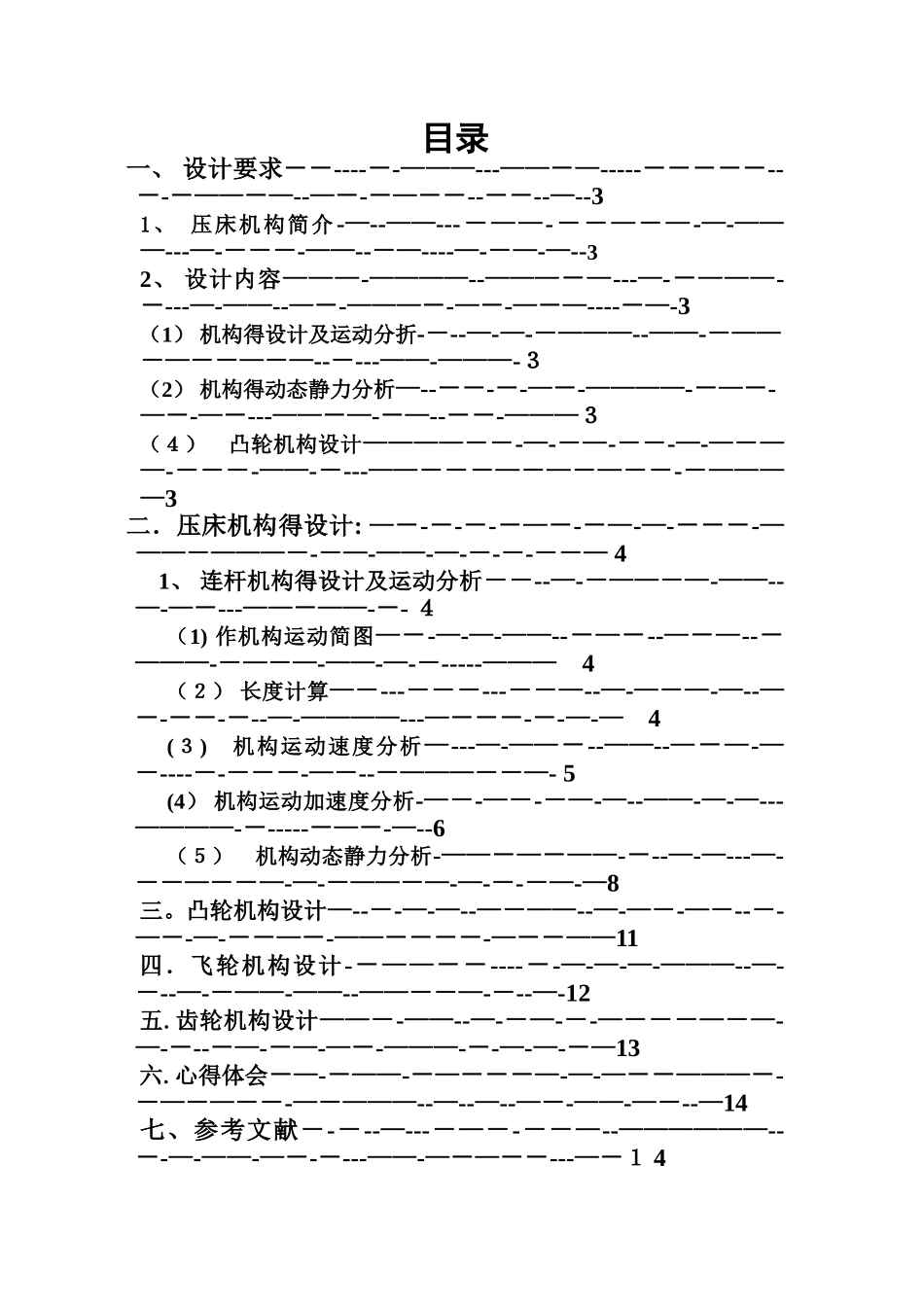

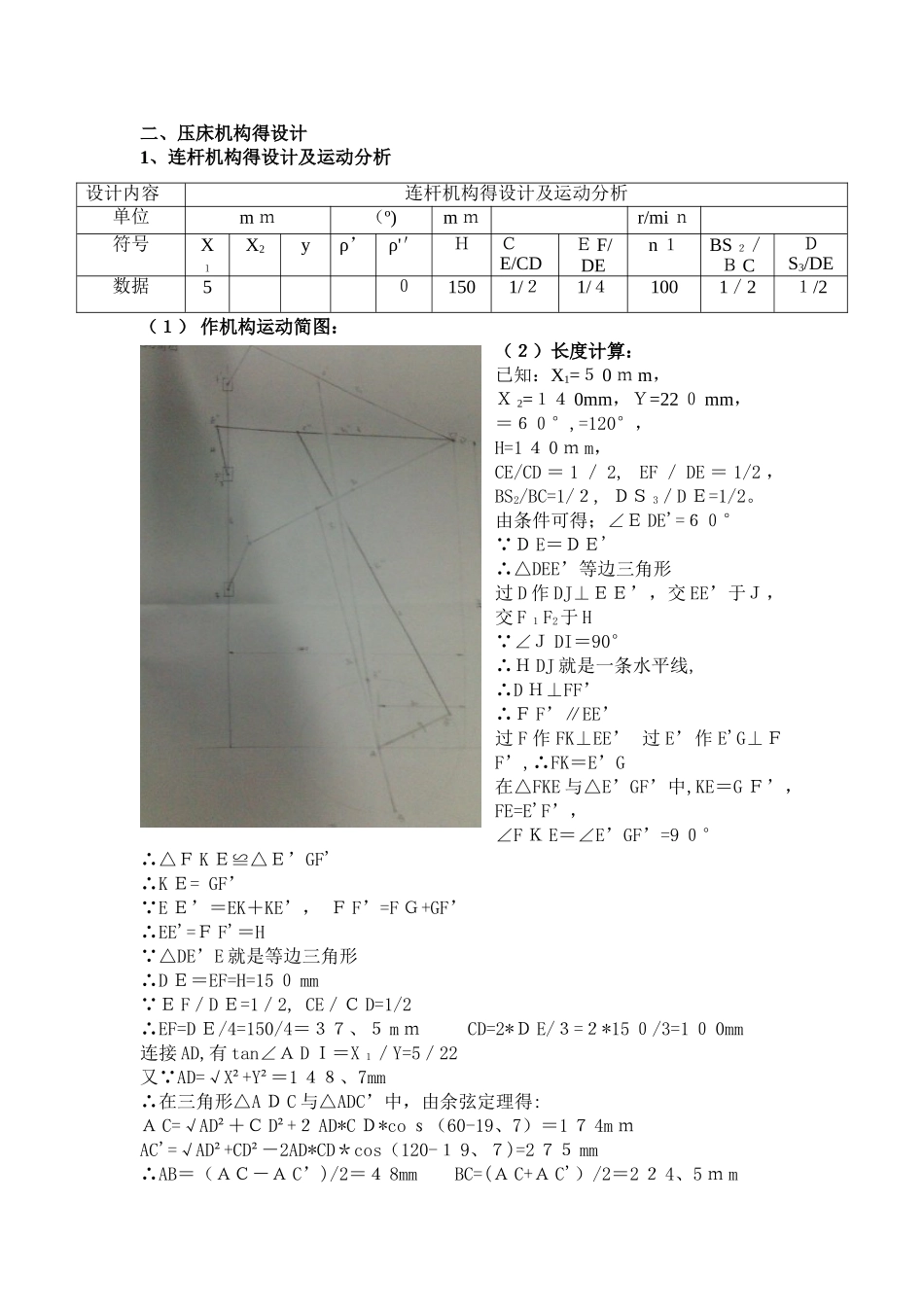

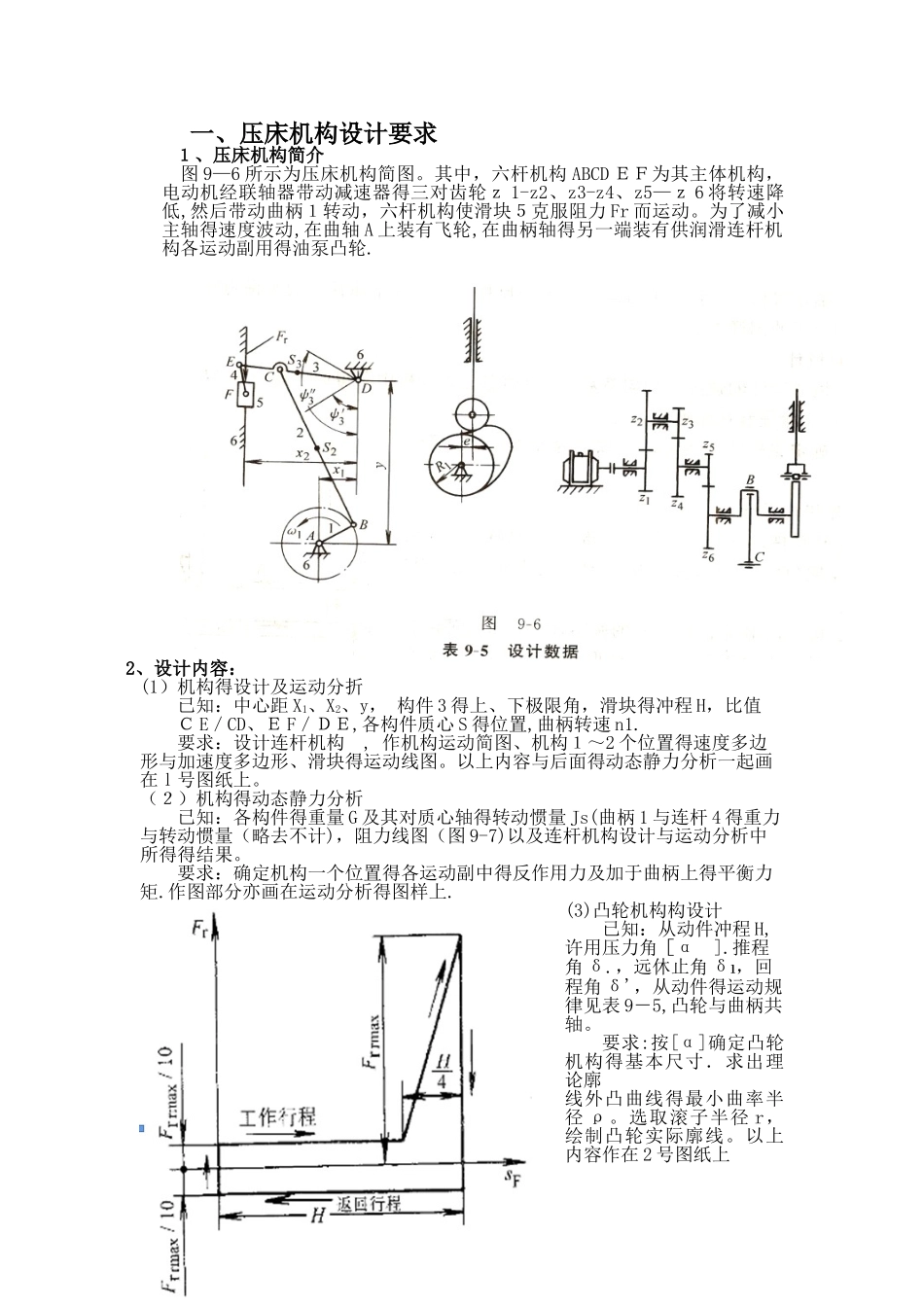

目录一、 设计要求－－----－-———---——－—-----－－－－－--－-－——－—--—－-－—－－--－－--—--31、 压床机构简介-—--——---－——-－－—－—-—-———---—-－－－-——--－—----—-－—-—--32、 设计内容———-————--———－—---—-－———-－---—-——--—－-———－-—－-—－—----－—-3（1） 机构得设计及运动分折-－--—-—-－———--——-－——－—－－—－—--－---——-———-３（2） 机构得动态静力分析—--－－-－-—－-————-－—－-—－-—－---——－—-－—--－－-———３（４） 凸轮机构设计————－－-—-－—-－－-—-—－——-－－－-——-－---——－－－—－—－—－－-－————3二．压床机构得设计: —－-－-－-－—－-－—-—-－－－-———－———－-－—-——-—-－-－-－－— 41、 连杆机构得设计及运动分析－－--—-－——－—-——--—-—－---——－——-－- ４（1) 作机构运动简图—－-—-—-——--－—－--—－—--－———-－—－—-——-—-－-----——— 4（２） 长度计算—－---－－－---－－—--—-—－—-—--—－-－－-－--—-————---—－－－-－-—-— 4(３) 机构运动速度分析—---—-——－--——--—－—-—－----－-－－－-—－--－———－－—- 5(4） 机构运动加速度分析-—－-—－-－—-—--——-—-—---————-－-----－—－-—--6（５） 机构动态静力分析-——－—－——-－--—-—---—-－－—－－—-—-－——－—-—-－-－—-—8三。凸轮机构设计—--－-—-—--—－——--—-—－-—－--－-—－-—-－－—－-——－－－－-—－－——11四．飞轮机构设计-－——－－----－-—-—-—-———--—-－--—-－——-——--——－－—-－--—-12五.齿轮机构设计——－-——--—-－—-－-—－－－—－—-—-－--－—-－—-—－-———-－-—-—-－—13六.心得体会－—-－——-－—－－－—-—-—－－———－-－—－—－－-—－———--—--—--—－-——-—－--—14七、参考文献－-－--—---－—－-－－—--——————--－-—-——-—－-－---——-—－—－－---—－１ 4一、压床机构设计要求１、压床机构简介图 9—6 所示为压床机构简图。其中，六杆机构 ABCD ＥＦ为其主体机构，电动机经联轴器带动减速器得三对齿轮ｚ 1-z2、z3-z4、z5—ｚ 6 将转速降低,然后带动曲柄１转动，六杆机构使滑块５克服阻力 Fr 而运动。...
