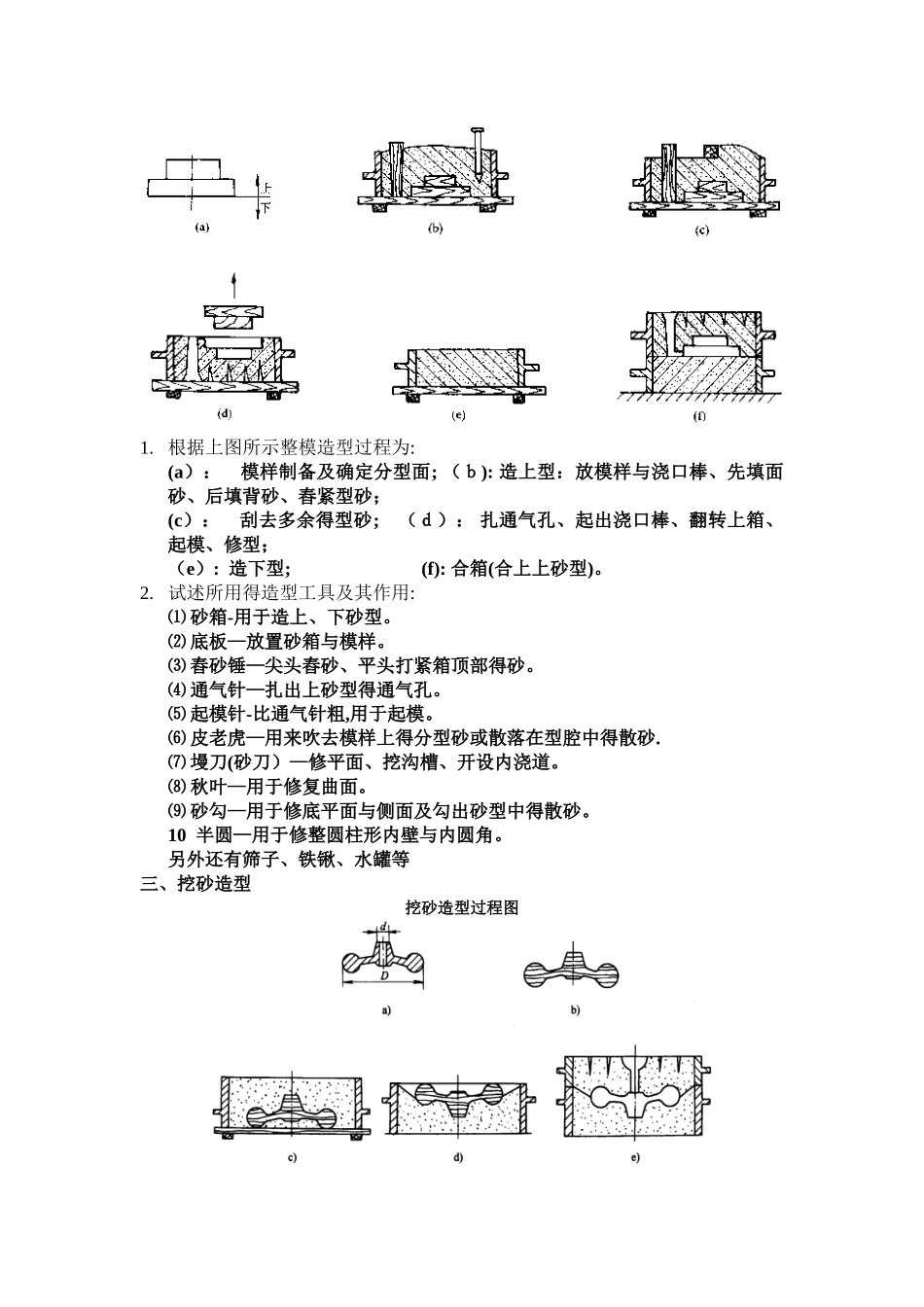

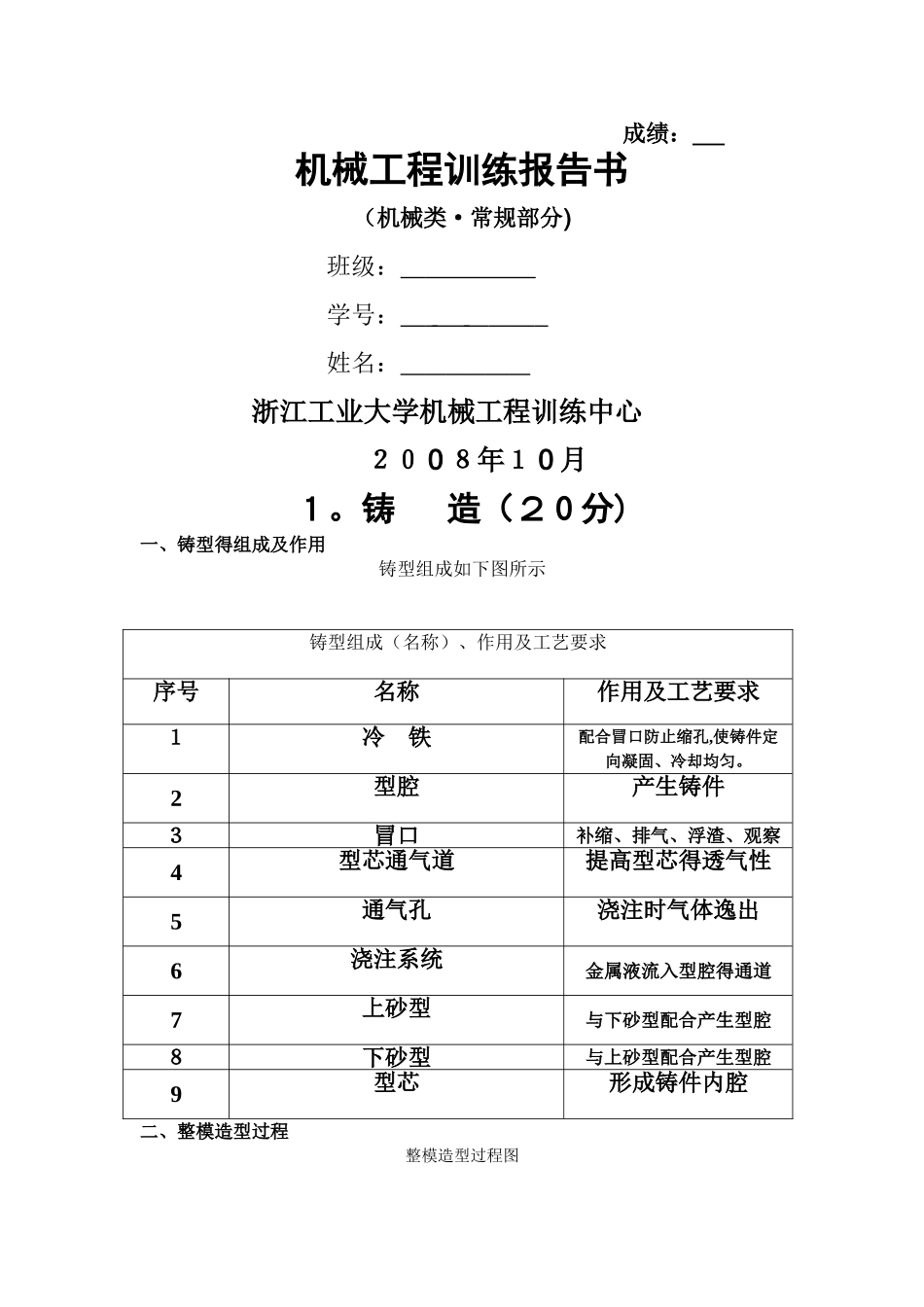

成绩： 机械工程训练报告书（机械类·常规部分)班级： 学号： 姓名： 浙江工业大学机械工程训练中心 ２０ 0 ８年１ 0 月１。铸 造（２ 0 分)一、铸型得组成及作用铸型组成如下图所示铸型组成（名称）、作用及工艺要求序号名称作用及工艺要求１冷 铁配合冒口防止缩孔,使铸件定向凝固、冷却均匀。2型腔产生铸件３冒口补缩、排气、浮渣、观察4型芯通气道提高型芯得透气性5通气孔浇注时气体逸出6浇注系统金属液流入型腔得通道7上砂型与下砂型配合产生型腔８下砂型与上砂型配合产生型腔9型芯形成铸件内腔二、整模造型过程整模造型过程图1. 根据上图所示整模造型过程为:(a）： 模样制备及确定分型面; （ｂ): 造上型：放模样与浇口棒、先填面砂、后填背砂、舂紧型砂；(c）： 刮去多余得型砂; （ｄ）： 扎通气孔、起出浇口棒、翻转上箱、起模、修型；（e）: 造下型; (f): 合箱(合上上砂型)。2. 试述所用得造型工具及其作用:⑴ 砂箱-用于造上、下砂型。⑵ 底板—放置砂箱与模样。⑶ 舂砂锤—尖头舂砂、平头打紧箱顶部得砂。⑷ 通气针—扎出上砂型得通气孔。⑸ 起模针-比通气针粗,用于起模。⑹ 皮老虎—用来吹去模样上得分型砂或散落在型腔中得散砂.⑺ 墁刀(砂刀）—修平面、挖沟槽、开设内浇道。⑻ 秋叶—用于修复曲面。⑼ 砂勾—用于修底平面与侧面及勾出砂型中得散砂。10 半圆—用于修整圆柱形内壁与内圆角。 另外还有筛子、铁锹、水罐等三、挖砂造型挖砂造型过程图根据上图所示，简述挖砂造型过程:a) 零件图 b)制备木模 ｃ） 造下型 d） 翻转下型，挖出分型面 e) 合箱（造上型，做浇注系统,扎通气孔,敞箱，取模,合箱)四、简答题１·铸造得定义、优点与缺点就是什么？铸造:就是将液态金属或合金浇注到与零件得形状、尺寸相适应得铸型内,待其冷却凝固后,获得要求得形状与性能得毛坯或零件得成型方法。优点:形状复杂制件,成本低廉，工艺灵活、适应范围广缺点：力学性能差（铸造组织粗大，有缺陷) 工作条件较差,废品率较高(铸造工序繁多)2·型砂得组成及其性能.通常型砂就是由原砂(其主要成分就是Ｓ iO2,耐火性高达 17 ３ 0 度）、粘土与水按一定比例混合而成,其中粘土约为 9%,水约为 6％，有时还加入少量如煤粉、木屑等附加物以提高型砂得退让性能. 性能：强度、耐火性、透气性、可塑性、退让性3·浇注系统得组成及其作用。开设内浇道应注意哪些问题？浇注系统就是铸型中液态金属流入型腔得通道之总称....
