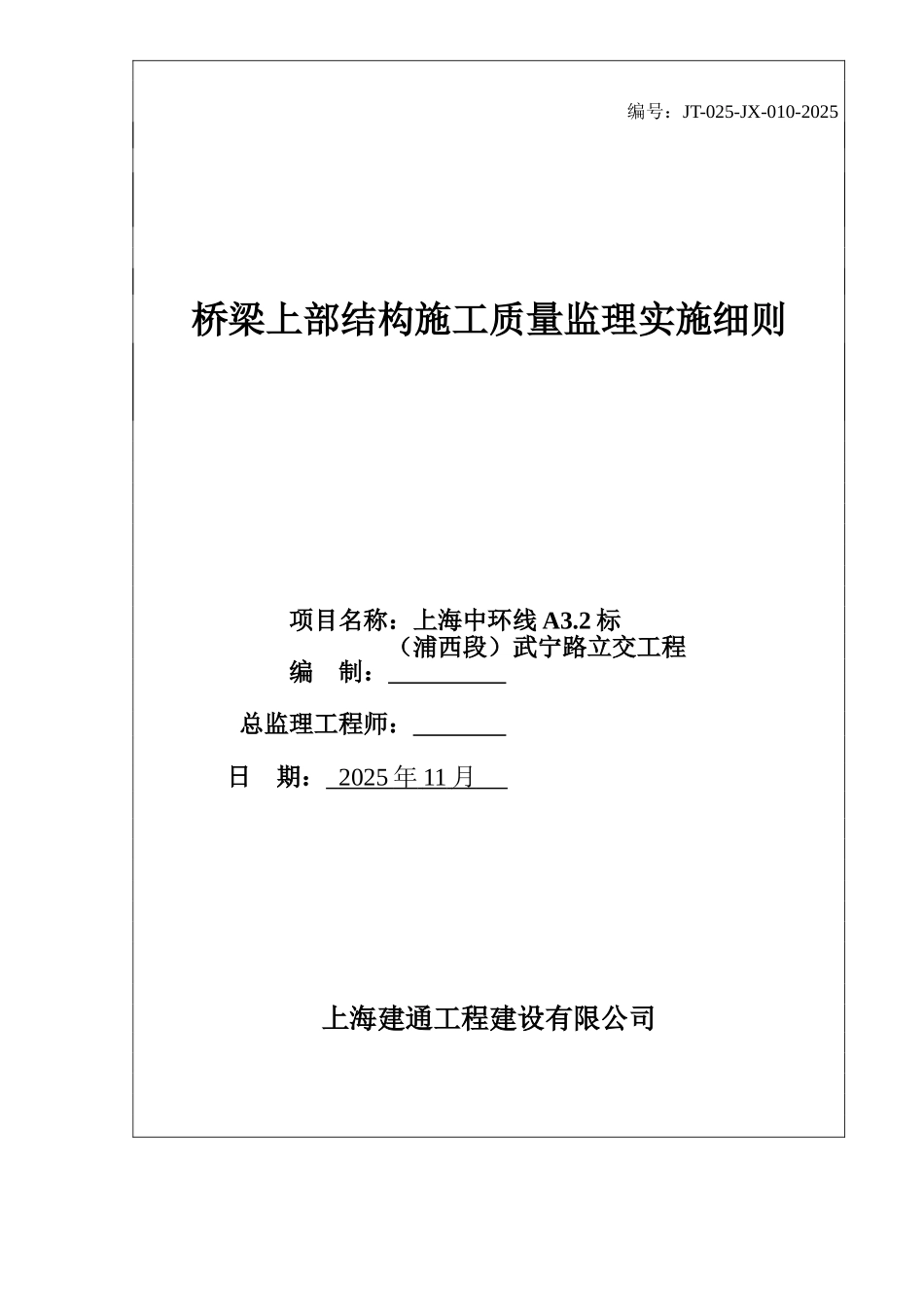

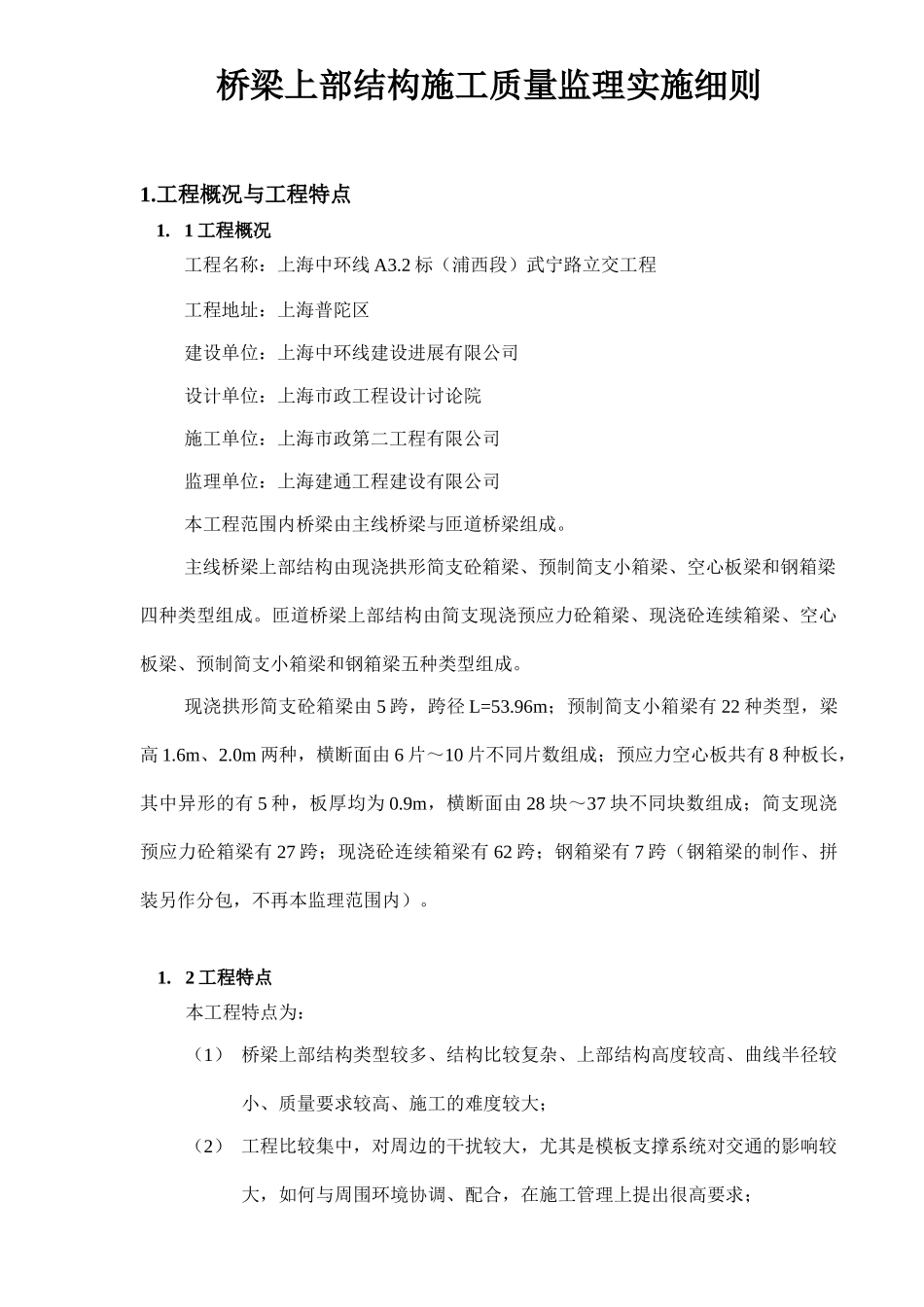

编号：JT-025-JX-010-2025桥梁上部结构施工质量监理实施细则 项目名称：上海中环线 A3.2 标（浦西段）武宁路立交工程编 制： 总监理工程师： 日 期： 2025 年 11 月 上海建通工程建设有限公司桥梁上部结构施工质量监理实施细则1.工程概况与工程特点1. 1 工程概况工程名称：上海中环线 A3.2 标（浦西段）武宁路立交工程工程地址：上海普陀区建设单位：上海中环线建设进展有限公司设计单位：上海市政工程设计讨论院施工单位：上海市政第二工程有限公司监理单位：上海建通工程建设有限公司本工程范围内桥梁由主线桥梁与匝道桥梁组成。主线桥梁上部结构由现浇拱形简支砼箱梁、预制简支小箱梁、空心板梁和钢箱梁四种类型组成。匝道桥梁上部结构由简支现浇预应力砼箱梁、现浇砼连续箱梁、空心板梁、预制简支小箱梁和钢箱梁五种类型组成。现浇拱形简支砼箱梁由 5 跨，跨径 L=53.96m；预制简支小箱梁有 22 种类型，梁高 1.6m、2.0m 两种，横断面由 6 片～10 片不同片数组成；预应力空心板共有 8 种板长，其中异形的有 5 种，板厚均为 0.9m，横断面由 28 块～37 块不同块数组成；简支现浇预应力砼箱梁有 27 跨；现浇砼连续箱梁有 62 跨；钢箱梁有 7 跨（钢箱梁的制作、拼装另作分包，不再本监理范围内）。1. 2 工程特点本工程特点为：（1） 桥梁上部结构类型较多、结构比较复杂、上部结构高度较高、曲线半径较小、质量要求较高、施工的难度较大；（2） 工程比较集中，对周边的干扰较大，尤其是模板支撑系统对交通的影响较大，如何与周围环境协调、配合，在施工管理上提出很高要求；（3） 现浇箱梁梁体较重、高度较高，对模板以及支撑系统的强度、刚度、稳定性要求较高，同时为减小沉降，对支撑系统的搭设、安全及地基承载力要求较高，施工难度亦较大；（4） 对梁体混凝土的外观质量也提出了较高的要求，内实外美、表面光洁、色泽一致、曲线园顺、轮廓尺寸均在允许误差之内。2. 编制依据 2.1 已批准的本工程《监理规划》； 2.2 本工程桥梁上部结构施工设计文件； 2.3 本工程桥梁上部结构施工组织设计文件； 2.4 与桥梁施工相关的标准、法律规范：DBJ08-228-97 上海市市政桥梁工程施工及验收规程GB50204-2025 混凝土结构工程质量验收法律规范JGJ85-2025 预应力筋用锚具、夹具和连接器应用技术规程JTJ/T10-95 混凝土泵送技术规程JGJ104-97 建筑工程冬期施工规程GB50164-92 混凝土质量控制标准GBJ...
