桥梁监理实施细则1VIP专享

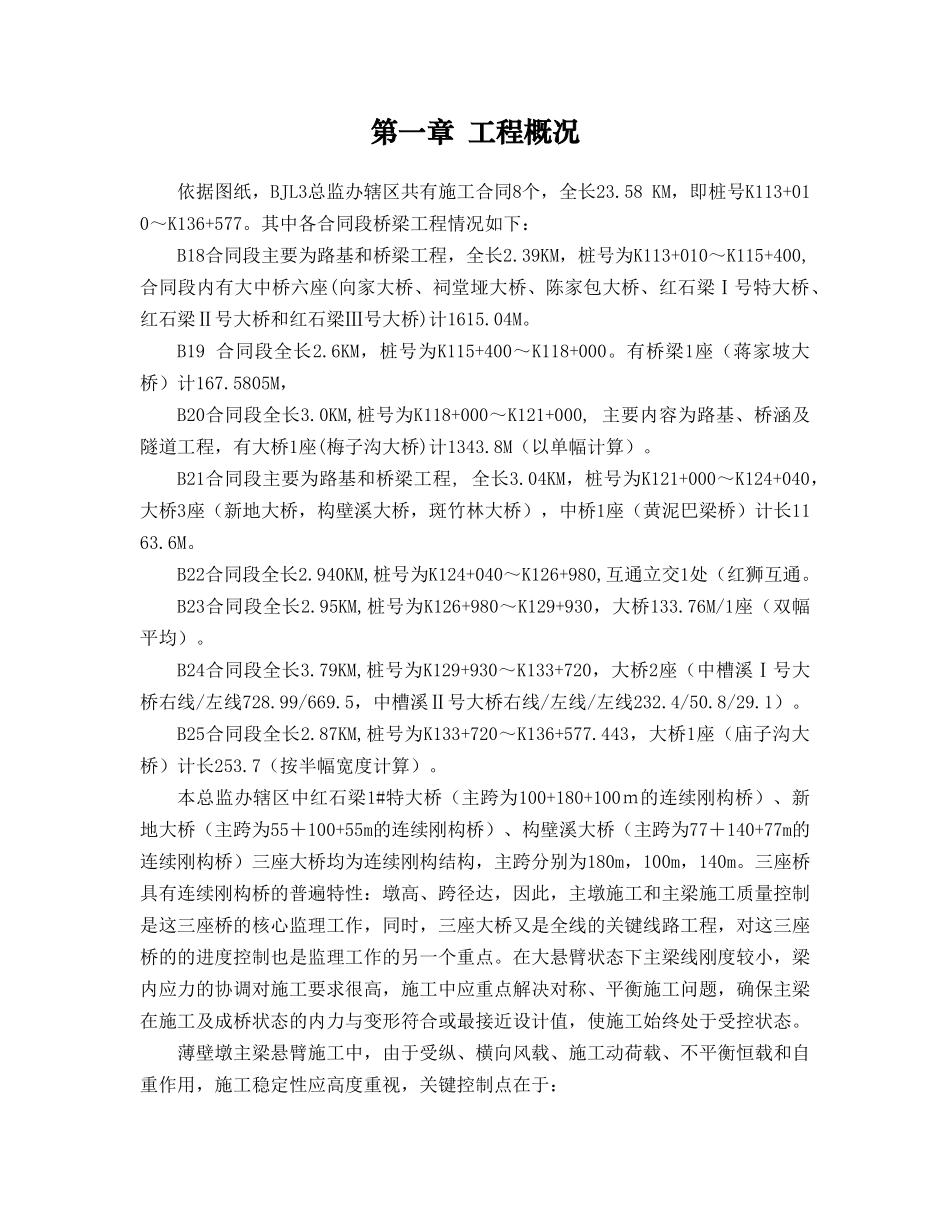

第一章 工程概况依据图纸，BJL3总监办辖区共有施工合同8个，全长23.58 KM，即桩号K113+010～K136+577。其中各合同段桥梁工程情况如下：B18合同段主要为路基和桥梁工程，全长2.39KM，桩号为K113+010～K115+400,合同段内有大中桥六座(向家大桥、祠堂垭大桥、陈家包大桥、红石梁Ⅰ号特大桥、红石梁Ⅱ号大桥和红石梁Ⅲ号大桥)计1615.04M。 B19 合同段全长2.6KM，桩号为K115+400～K118+000。有桥梁1座（蒋家坡大桥）计167.5805M， B20合同段全长3.0KM,桩号为K118+000～K121+000, 主要内容为路基、桥涵及隧道工程，有大桥1座(梅子沟大桥)计1343.8M（以单幅计算）。B21合同段主要为路基和桥梁工程, 全长3.04KM，桩号为K121+000～K124+040，大桥3座（新地大桥，构壁溪大桥，斑竹林大桥），中桥1座（黄泥巴梁桥）计长1163.6M。B22合同段全长2.940KM,桩号为K124+040～K126+980,互通立交1处（红狮互通。B23合同段全长2.95KM,桩号为K126+980～K129+930，大桥133.76M/1座（双幅平均）。B24合同段全长3.79KM,桩号为K129+930～K133+720，大桥2座（中槽溪Ⅰ号大桥右线/左线728.99/669.5，中槽溪Ⅱ号大桥右线/左线/左线232.4/50.8/29.1）。B25合同段全长2.87KM,桩号为K133+720～K136+577.443，大桥1座（庙子沟大桥）计长253.7（按半幅宽度计算）。本总监办辖区中红石梁1#特大桥（主跨为100+180+100ｍ的连续刚构桥）、新地大桥（主跨为55＋100+55m的连续刚构桥）、构壁溪大桥（主跨为77＋140+77m的连续刚构桥）三座大桥均为连续刚构结构，主跨分别为180m，100m，140m。三座桥具有连续刚构桥的普遍特性：墩高、跨径达，因此，主墩施工和主梁施工质量控制是这三座桥的核心监理工作，同时，三座大桥又是全线的关键线路工程，对这三座桥的的进度控制也是监理工作的另一个重点。在大悬臂状态下主梁线刚度较小，梁内应力的协调对施工要求很高，施工中应重点解决对称、平衡施工问题，确保主梁在施工及成桥状态的内力与变形符合或最接近设计值，使施工始终处于受控状态。薄壁墩主梁悬臂施工中，由于受纵、横向风载、施工动荷载、不平衡恒载和自重作用，施工稳定性应高度重视，关键控制点在于：⑴ 主墩的施工质量（安全）控制红石梁1#特大桥主墩最高达80余米，单支墩身采纳空心结构，同样由于墩身截面尺寸小，柔性大，施工临近墩顶时，墩顶偏位受温度影响大，不易控制，给钢筋、模板、混凝土施工带来了极大的挑战，因此将其作为监理质量控制的一个重难点。⑵ 大跨径主...
