桥梁钻孔灌注桩施工技术交底

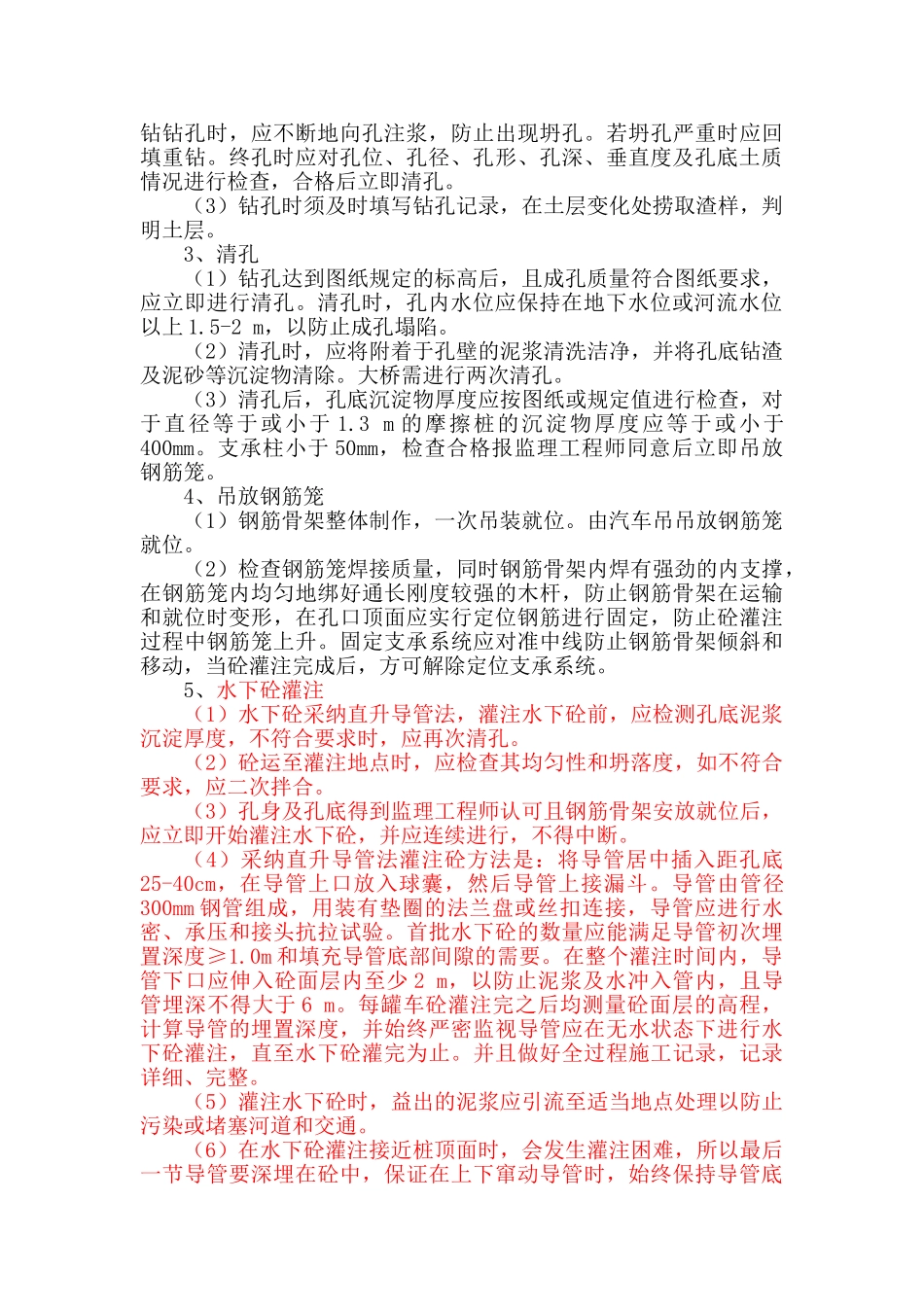

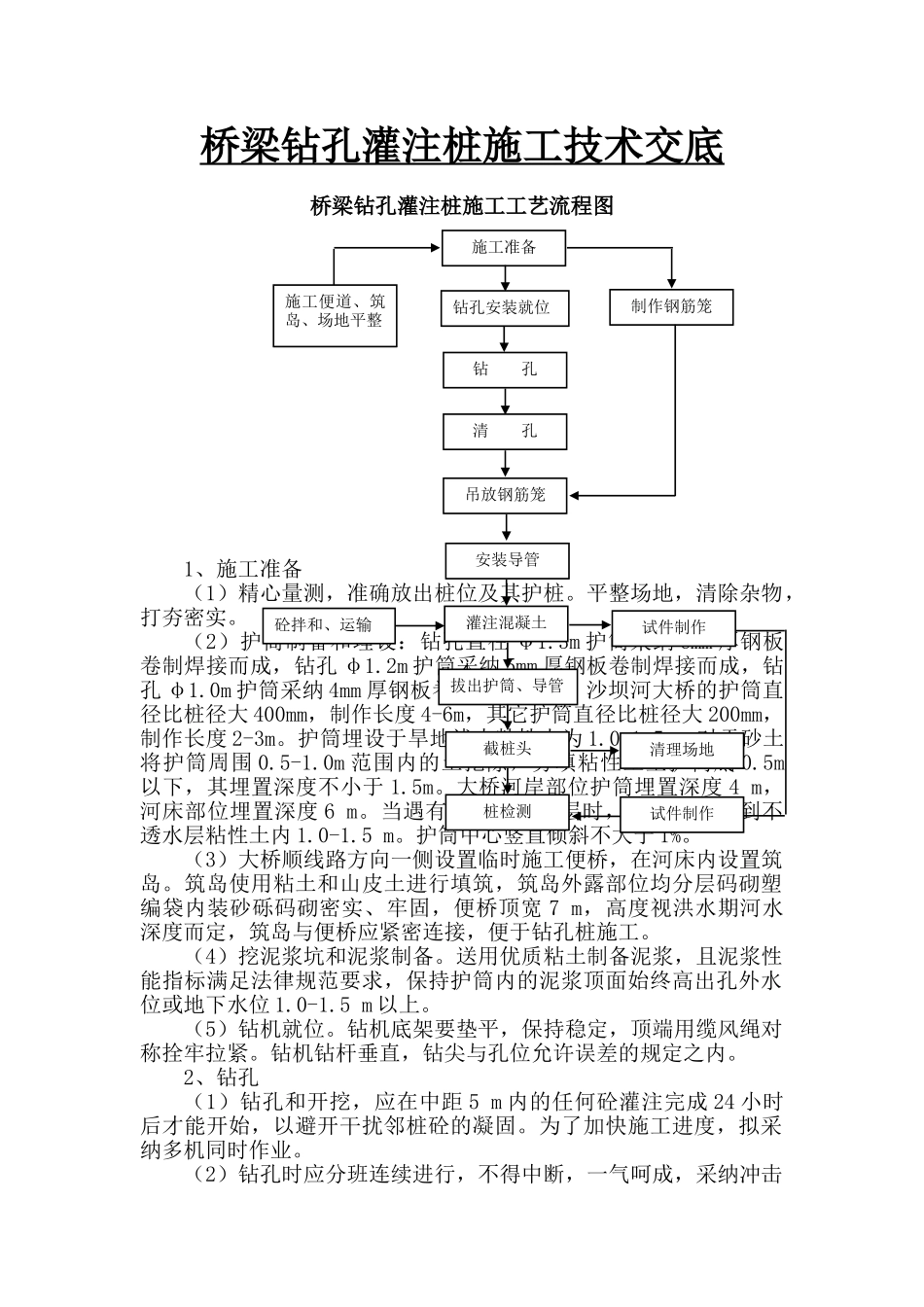

桥梁钻孔灌注桩施工技术交底桥梁钻孔灌注桩施工工艺流程图1、施工准备（1）精心量测，准确放出桩位及其护桩。平整场地，清除杂物，打夯密实。（2）护筒制备和埋设：钻孔直径 φ1.3m 护筒采纳 6mm 厚钢板卷制焊接而成，钻孔 φ1.2m 护筒采纳 5mm 厚钢板卷制焊接而成，钻孔 φ1.0m 护筒采纳 4mm 厚钢板卷制焊接而成，沙坝河大桥的护筒直径比桩径大 400mm，制作长度 4-6m，其它护筒直径比桩径大 200mm，制作长度 2-3m。护筒埋设于旱地浅水粘性土为 1.0-1.5m，对于砂土将护筒周围 0.5-1.0m 范围内的土挖除，夯填粘性土至护筒底 0.5m以下，其埋置深度不小于 1.5m。大桥河岸部位护筒埋置深度 4 m，河床部位埋置深度 6 m。当遇有软土、淤泥层时，尽可能深化到不透水层粘性土内 1.0-1.5 m。护筒中心竖直倾斜不大于 1%。（3）大桥顺线路方向一侧设置临时施工便桥，在河床内设置筑岛。筑岛使用粘土和山皮土进行填筑，筑岛外露部位均分层码砌塑编袋内装砂砾码砌密实、牢固，便桥顶宽 7 m，高度视洪水期河水深度而定，筑岛与便桥应紧密连接，便于钻孔桩施工。（4）挖泥浆坑和泥浆制备。送用优质粘土制备泥浆，且泥浆性能指标满足法律规范要求，保持护筒内的泥浆顶面始终高出孔外水位或地下水位 1.0-1.5 m 以上。（5）钻机就位。钻机底架要垫平，保持稳定，顶端用缆风绳对称拴牢拉紧。钻机钻杆垂直，钻尖与孔位允许误差的规定之内。2、钻孔（1）钻孔和开挖，应在中距 5 m 内的任何砼灌注完成 24 小时后才能开始，以避开干扰邻桩砼的凝固。为了加快施工进度，拟采纳多机同时作业。（2）钻孔时应分班连续进行，不得中断，一气呵成，采纳冲击施工准备钻孔安装就位钻 孔清 孔吊放钢筋笼安装导管拔出护筒、导管截桩头桩检测制作钢筋笼清理场地施工便道、筑岛、场地平整试件制作试件制作灌注混凝土砼拌和、运输钻钻孔时，应不断地向孔注浆，防止出现坍孔。若坍孔严重时应回填重钻。终孔时应对孔位、孔径、孔形、孔深、垂直度及孔底土质情况进行检查，合格后立即清孔。（3）钻孔时须及时填写钻孔记录，在土层变化处捞取渣样，判明土层。3、清孔（1）钻孔达到图纸规定的标高后，且成孔质量符合图纸要求，应立即进行清孔。清孔时，孔内水位应保持在地下水位或河流水位以上 1.5-2 m，以防止成孔塌陷。（2）清孔时，应将附着于孔壁的泥浆清洗洁净，并将孔底钻渣及泥砂等沉淀物清除。大桥需进行两次清孔。（3）清孔后，孔底沉淀物...
