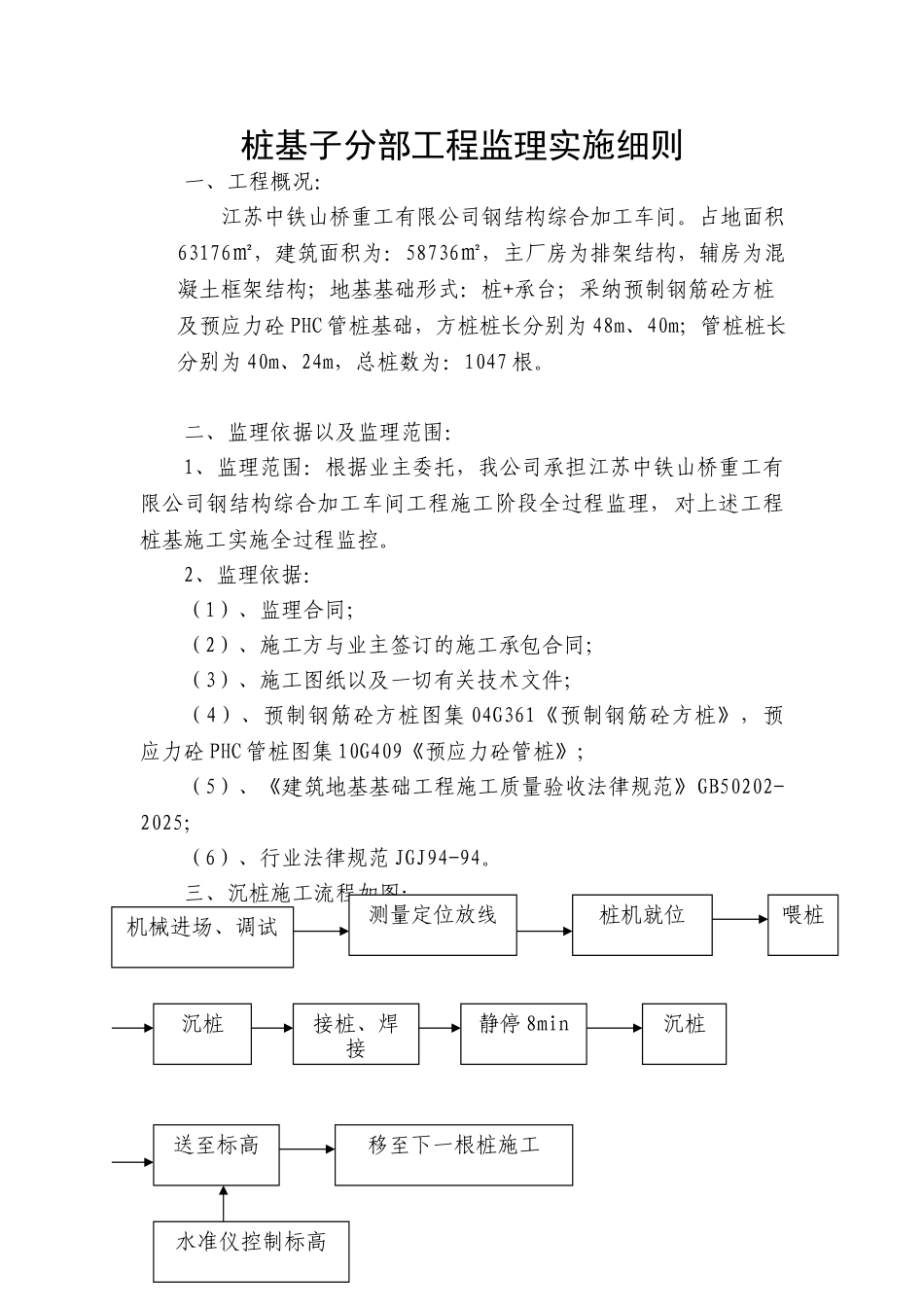

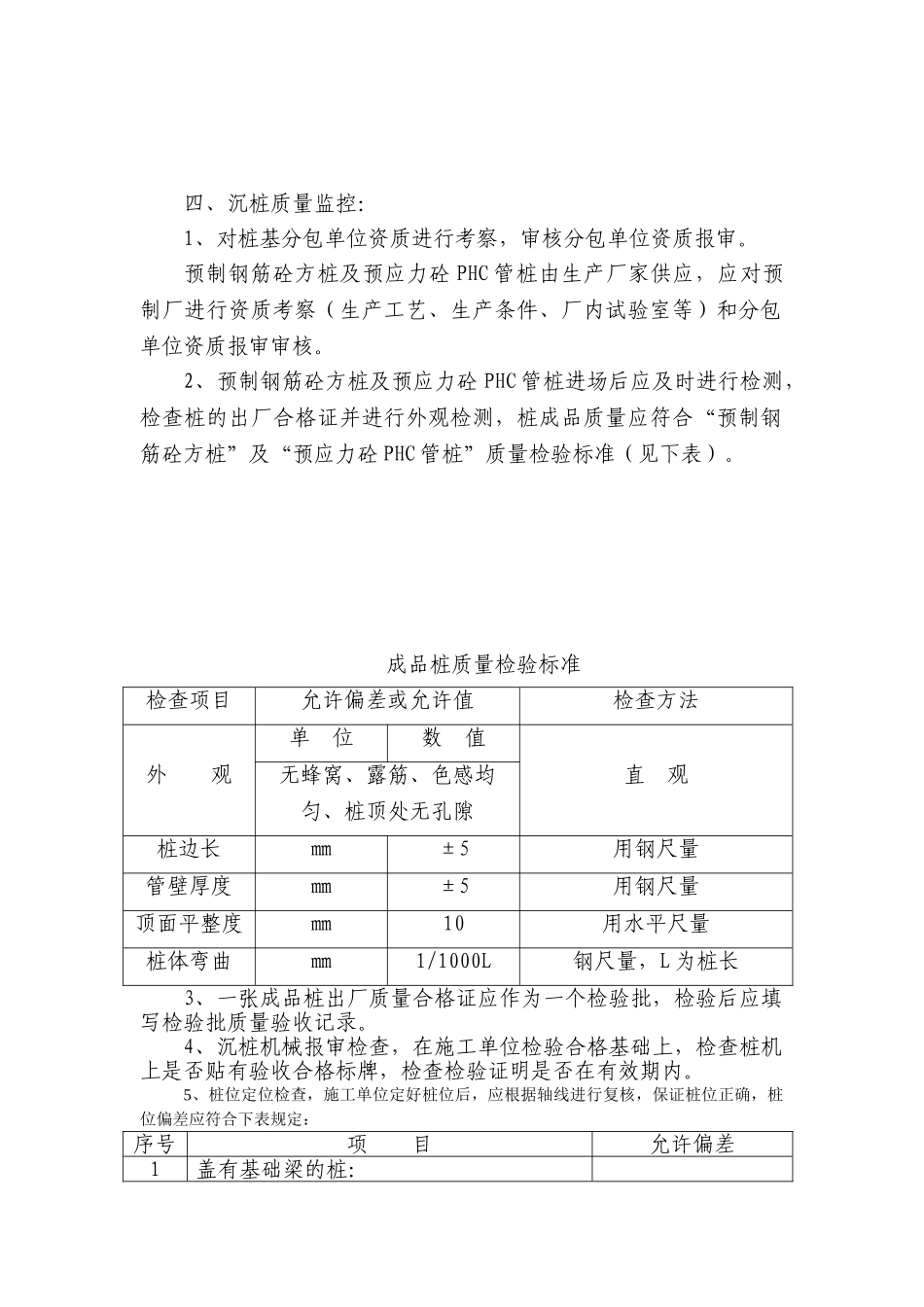

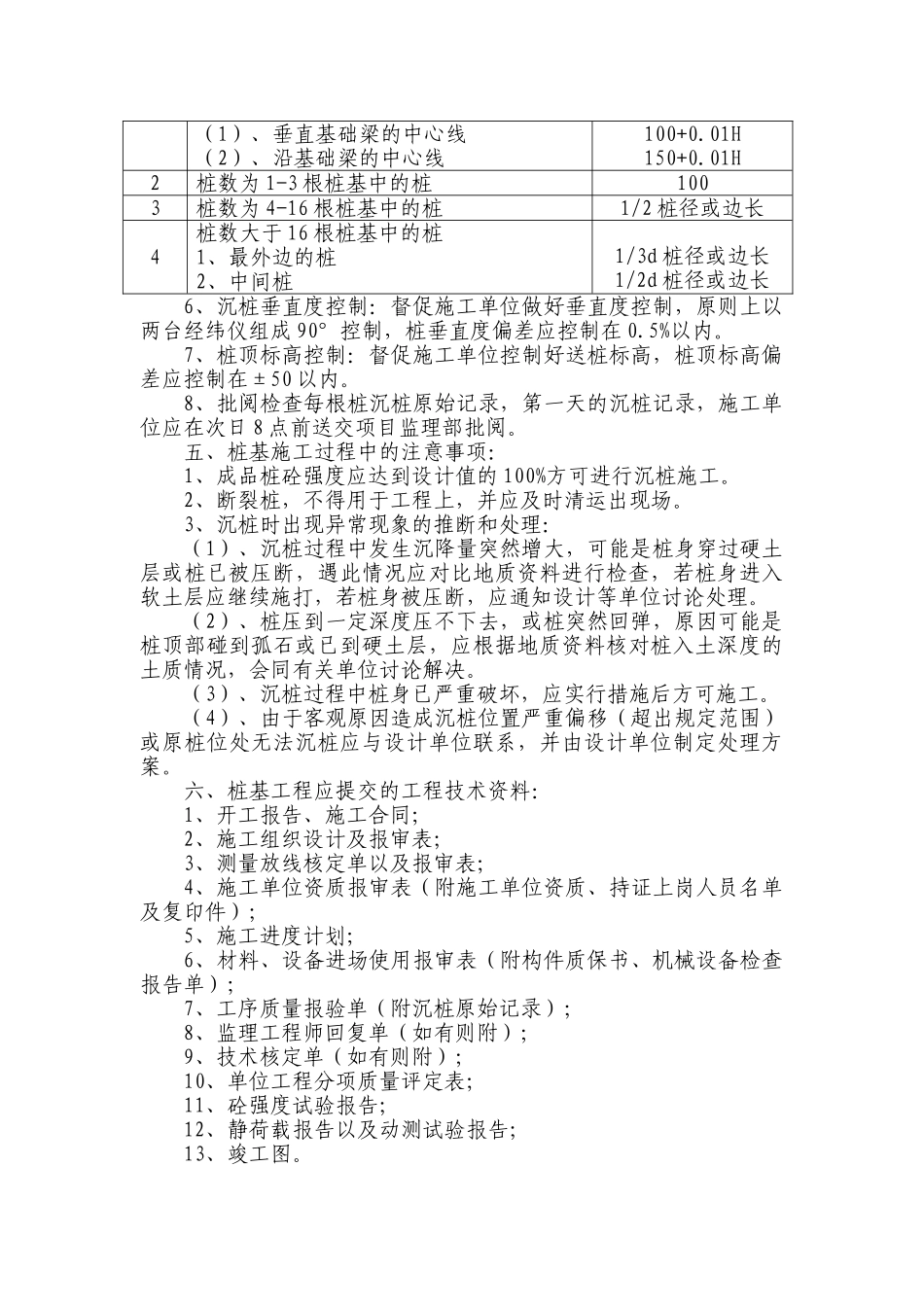

桩基子分部工程监理实施细则一、工程概况：江苏中铁山桥重工有限公司钢结构综合加工车间。占地面积63176㎡，建筑面积为：58736㎡，主厂房为排架结构，辅房为混凝土框架结构；地基基础形式：桩+承台；采纳预制钢筋砼方桩及预应力砼 PHC 管桩基础，方桩桩长分别为 48m、40m；管桩桩长分别为 40m、24m，总桩数为：1047 根。二、监理依据以及监理范围：1、监理范围：根据业主委托，我公司承担江苏中铁山桥重工有限公司钢结构综合加工车间工程施工阶段全过程监理，对上述工程桩基施工实施全过程监控。2、监理依据：（1）、监理合同；（2）、施工方与业主签订的施工承包合同；（3）、施工图纸以及一切有关技术文件；（4）、预制钢筋砼方桩图集 04G361《预制钢筋砼方桩》，预应力砼 PHC 管桩图集 10G409《预应力砼管桩》；（5）、《建筑地基基础工程施工质量验收法律规范》GB50202-2025；（6）、行业法律规范 JGJ94-94。三、沉桩施工流程如图：测量定位放线桩机就位喂桩沉桩接桩、焊接静停 8min沉桩送至标高移至下一根桩施工水准仪控制标高机械进场、调试四、沉桩质量监控：1、对桩基分包单位资质进行考察，审核分包单位资质报审。预制钢筋砼方桩及预应力砼 PHC 管桩由生产厂家供应，应对预制厂进行资质考察（生产工艺、生产条件、厂内试验室等）和分包单位资质报审审核。2、预制钢筋砼方桩及预应力砼 PHC 管桩进场后应及时进行检测，检查桩的出厂合格证并进行外观检测，桩成品质量应符合“预制钢筋砼方桩”及“预应力砼 PHC 管桩”质量检验标准（见下表）。成品桩质量检验标准检查项目允许偏差或允许值检查方法外 观单 位数 值直 观无蜂窝、露筋、色感均匀、桩顶处无孔隙桩边长㎜±5用钢尺量管壁厚度㎜±5用钢尺量顶面平整度㎜10用水平尺量桩体弯曲㎜1/1000L钢尺量，L 为桩长3、一张成品桩出厂质量合格证应作为一个检验批，检验后应填写检验批质量验收记录。4、沉桩机械报审检查，在施工单位检验合格基础上，检查桩机上是否贴有验收合格标牌，检查检验证明是否在有效期内。5、桩位定位检查，施工单位定好桩位后，应根据轴线进行复核，保证桩位正确，桩位偏差应符合下表规定：序号项 目允许偏差1盖有基础梁的桩：（1）、垂直基础梁的中心线（2）、沿基础梁的中心线100+0.01H150+0.01H2桩数为 1-3 根桩基中的桩1003桩数为 4-16 根桩基中的桩1/2 桩径或边长4桩数大于 16 根桩基中的桩1、最外边的桩2、中间桩1/3d 桩径或边长1...
