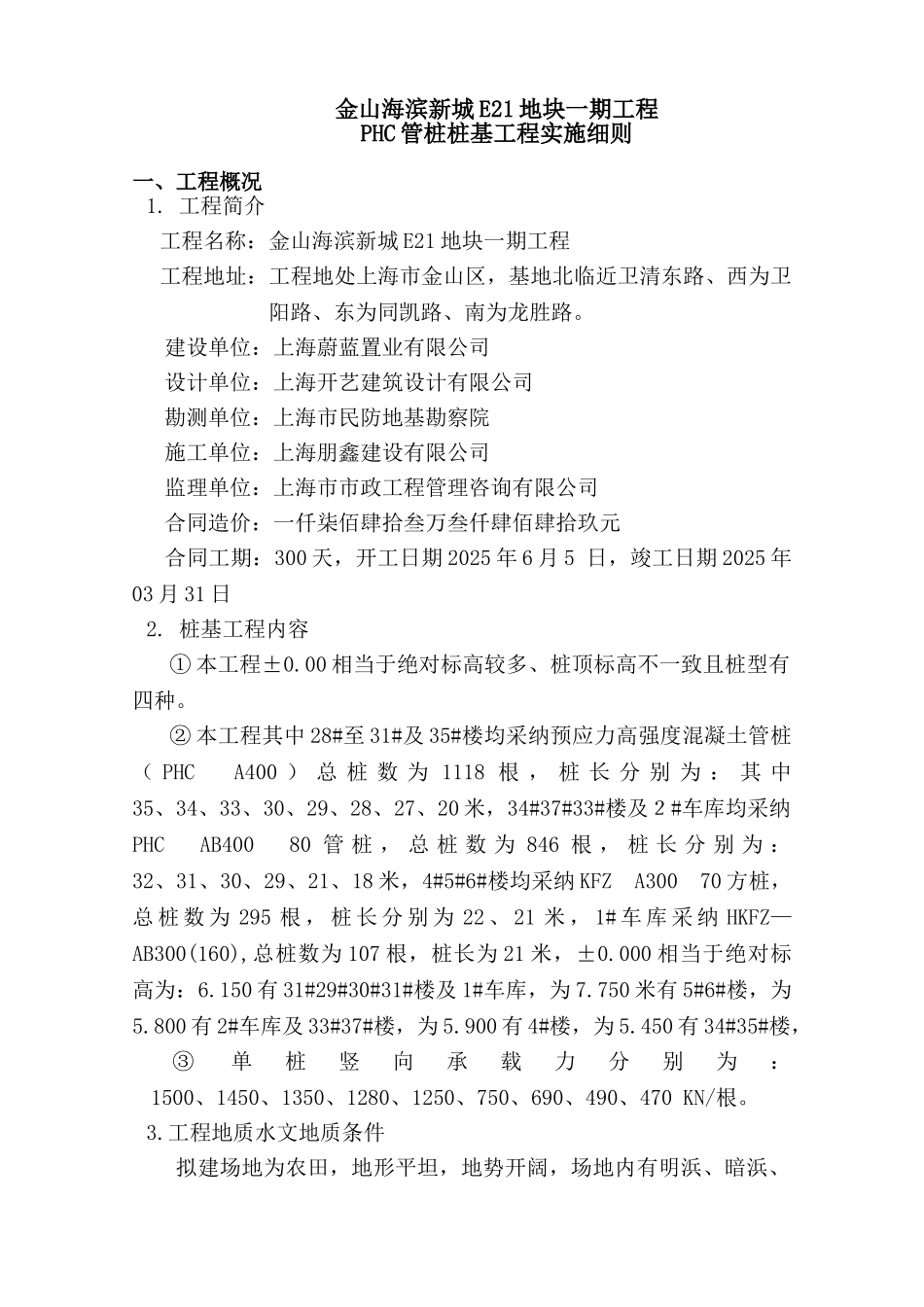

金山海滨新城 E21 地块一期工程PHC 管桩桩基工程实施细则一、工程概况1. 工程简介工程名称：金山海滨新城 E21 地块一期工程工程地址：工程地处上海市金山区，基地北临近卫清东路、西为卫阳路、东为同凯路、南为龙胜路。建设单位：上海蔚蓝置业有限公司设计单位：上海开艺建筑设计有限公司勘测单位：上海市民防地基勘察院施工单位：上海朋鑫建设有限公司监理单位：上海市市政工程管理咨询有限公司合同造价：一仟柒佰肆拾叁万叁仟肆佰肆拾玖元合同工期：300 天，开工日期 2025 年 6 月 5 日，竣工日期 2025 年03 月 31 日2. 桩基工程内容① 本工程±0.00 相当于绝对标高较多、桩顶标高不一致且桩型有四种。② 本工程其中 28#至 31#及 35#楼均采纳预应力高强度混凝土管桩（ PHC A400 ） 总 桩 数 为 1118 根 ， 桩 长 分 别 为 ： 其 中35、34、33、30、29、28、27、20 米，34#37#33#楼及２#车库均采纳PHC AB400 80 管 桩 ， 总 桩 数 为 846 根 ， 桩 长 分 别 为 ：32、31、30、29、21、18 米，4#5#6#楼均采纳 KFZ A300 70 方桩，总 桩 数 为 295 根 ， 桩 长 分 别 为 22 、 21 米 ， 1# 车 库 采 纳 HKFZ—AB300(160),总桩数为 107 根，桩长为 21 米，±0.000 相当于绝对标高为：6.150 有 31#29#30#31#楼及 1#车库，为 7.750 米有 5#6#楼，为5.800 有 2#车库及 33#37#楼，为 5.900 有 4#楼，为 5.450 有 34#35#楼，③单桩竖向承载力分别为：1500、1450、1350、1280、1250、750、690、490、470 KN/根。3.工程地质水文地质条件拟建场地为农田，地形平坦，地势开阔，场地内有明浜、暗浜、暗塘、建筑垃圾及障碍物等不良情况。场地属位于长江三角洲入海口东南前缘，金山区，其地貌属于上海地区四大地貌单元中的滨海平原类型。本工程持力层为⑦ 2 层灰黄-灰色粉砂土，密实，该层在拟建场地稳定分布，层厚 12.00~22.60m，平均 17.09 m。拟建场地浅部土层中的地下水属潜水类型，地下水位埋深在 1.60～2.00m 之间, 相应标高在 2.25～2.73m 之间,设计施工中按高水位0.5m, 低水位 1.5m 计。二、 监理工作依据1. 依法成立的施工承包合同和监理合同2. 监理规划3. 桩基工程施工图纸，设计交底会议记录4. 经批准的施工组织设计及专项方案5. 建筑地基基础工程施工质量验收法律规范(GB50202-2025）6. 《先张法预应力混凝土管...
