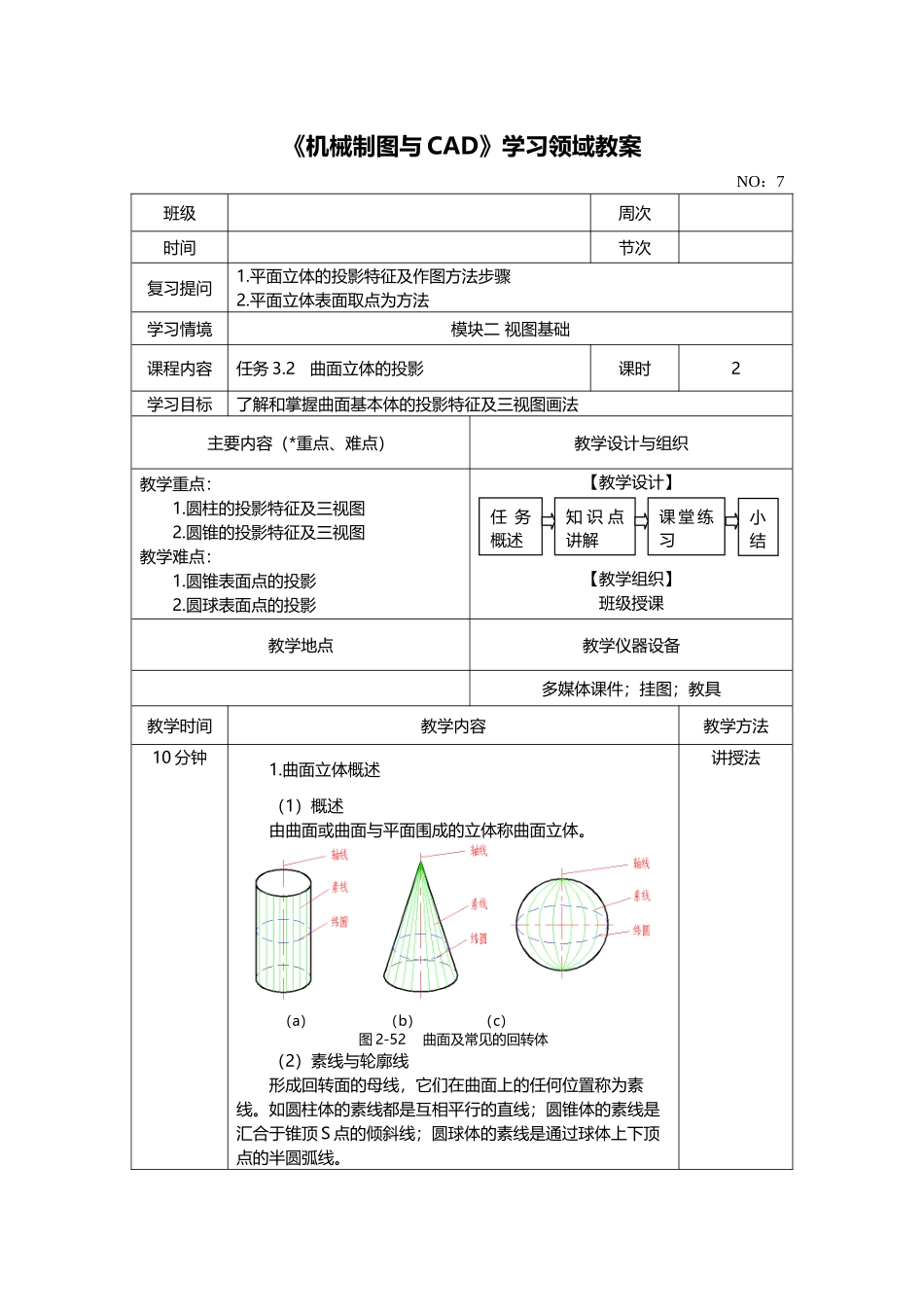

《机械制图与 CAD》学习领域教案NO：7班级周次时间节次复习提问1.平面立体的投影特征及作图方法步骤2.平面立体表面取点为方法学习情境模块二 视图基础课程内容任务 3.2 曲面立体的投影课时2学习目标了解和掌握曲面基本体的投影特征及三视图画法主要内容（*重点、难点）教学设计与组织教学重点：1.圆柱的投影特征及三视图2.圆锥的投影特征及三视图教学难点：1.圆锥表面点的投影2.圆球表面点的投影【教学设计】【教学组织】班级授课教学地点教学仪器设备多媒体课件；挂图；教具教学时间教学内容教学方法10 分钟1.曲面立体概述（1）概述由曲面或曲面与平面围成的立体称曲面立体。（a） （b） （c）图 2-52 曲面及常见的回转体（2）素线与轮廓线形成回转面的母线，它们在曲面上的任何位置称为素线。如圆柱体的素线都是互相平行的直线；圆锥体的素线是汇合于锥顶 S 点的倾斜线；圆球体的素线是通过球体上下顶点的半圆弧线。讲授法任 务概述知 识 点讲解课 堂 练习小结我们把确定曲面范围的外形线称为轮廓线（或转向轮廓线），轮廓线也是可见与不可见的分界线。轮廓线的确定与投影体系及物体的摆放位置有关，当回转体的旋转轴在投影体系中摆放的位置合理时，轮廓线与素线重合，这种素线称为轮廓素线。在三面投影体系中，常用的四条轮廓素线分别为：形体最前边素线、最后边素线、最左边素线和最右边素线。（3）纬圆由回转体的形成可知，母线上任意一点的运动轨迹为圆，该圆垂直轴线，此圆既为纬圆。15 分钟2.圆柱的投影及三视图圆柱体的三视图如图 2—53 所示。圆柱轴线垂直于水平面，则上下两圆平面平行于水平面，俯视图反映实形，主、左视图各积聚为一直线段，其长度等于圆的直径。圆柱面垂直于水平面，俯视图积聚为一个圆，与上、下圆平面的投影重合。圆柱面的另外两个视图，要画出决定投影范围的转向轮廓线(即圆柱面对该投影面可见与不可见的分界线)。 图 2-53 圆柱体的三视图圆柱的视图特点：一个视图为圆，另二个视图为方形线框。讲授法15 分钟4.圆锥圆锥体的三视图如图 2—54 所示。直立圆锥的轴线为铅垂线，底平面平行于水平面，所以底面的俯视图反映实形(圆)，其余两个视图均为直线段，长度等于圆的直径。圆锥面在俯视图上的投影重合在底面投影的圆形内，其它两个视图均为等腰三角形。 图 2-54 圆锥的三视图圆锥的视图特点：一个视图为圆，另二个视图为三角形线框。5 分钟5.球如图 1—18 所示，圆球的三个视图均...
