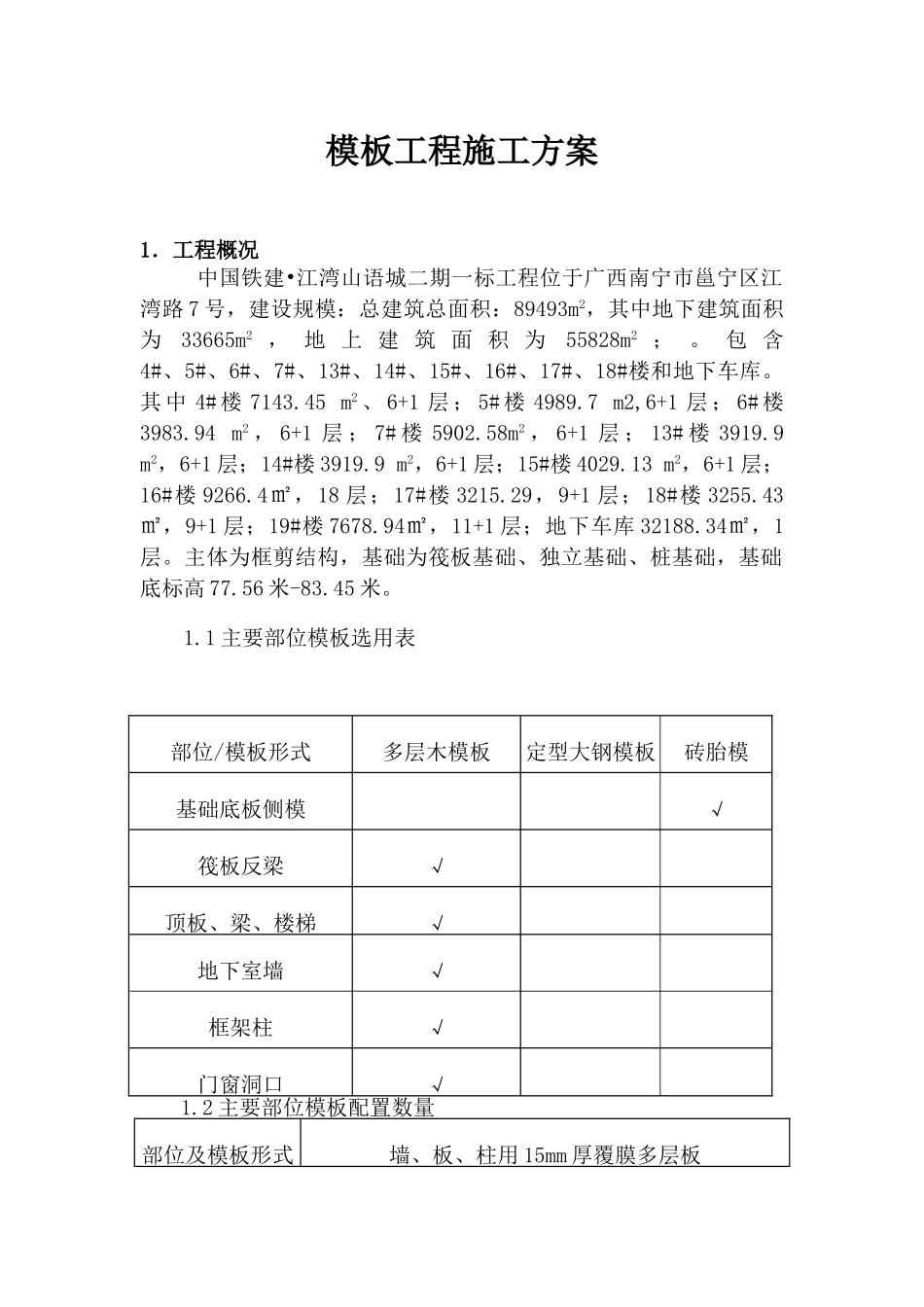

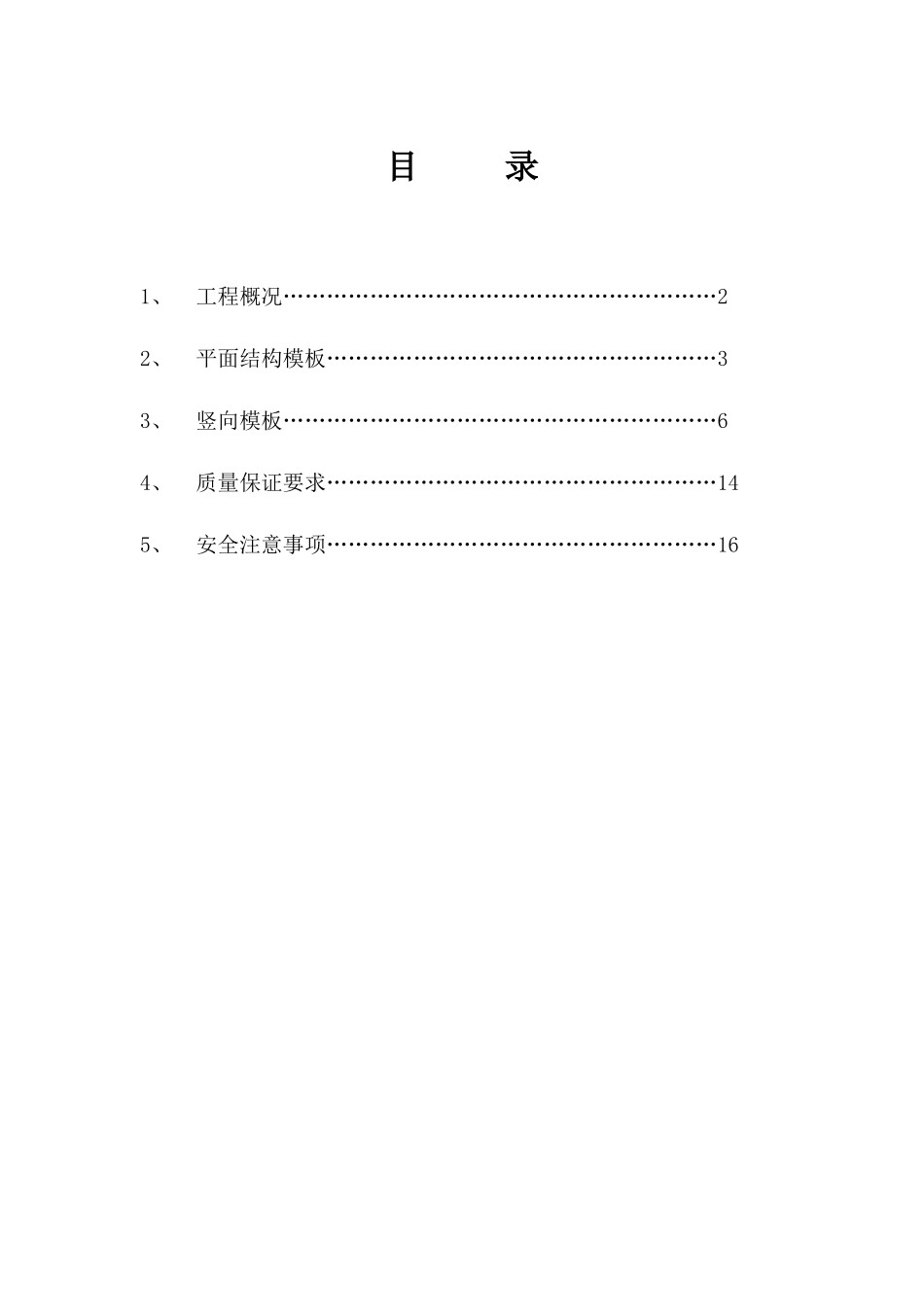

中国铁建·南宁江湾山语城二期二标 基础施工方案 编制单位： 中 铁 十 二 局 集 团 编制人员： 审 核： 审 批： 编制时间： 目 录1、工程概况……………………………………………………22、平面结构模板………………………………………………33、竖向模板……………………………………………………64、质量保证要求………………………………………………145、安全注意事项………………………………………………16模板工程施工方案1．工程概况 中国铁建•江湾山语城二期一标工程位于广西南宁市邕宁区江湾路 7 号，建设规模：总建筑总面积：89493m2，其中地下建筑面积为33665m2 ， 地 上 建 筑 面 积 为55828m2 ； 。 包 含4#、5#、6#、7#、13#、14#、15#、16#、17#、18#楼和地下车库。其 中 4# 楼 7143.45 m2 、 6+1 层 ； 5# 楼 4989.7 m2,6+1 层 ； 6# 楼3983.94 m2 ， 6+1 层 ； 7# 楼 5902.58m2 ， 6+1 层 ； 13# 楼 3919.9 m2，6+1 层；14#楼 3919.9 m2，6+1 层；15#楼 4029.13 m2，6+1 层；16#楼 9266.4㎡，18 层；17#楼 3215.29，9+1 层；18#楼 3255.43㎡，9+1 层；19#楼 7678.94㎡，11+1 层；地下车库 32188.34㎡，1层。主体为框剪结构，基础为筏板基础、独立基础、桩基础，基础底标高 77.56 米-83.45 米。1.1 主要部位模板选用表1.2 主要部位模板配置数量部位及模板形式墙、板、柱用 15mm 厚覆膜多层板部位/模板形式多层木模板定型大钢模板砖胎模基础底板侧模√筏板反梁√顶板、梁、楼梯√地下室墙√框架柱√门窗洞口√配置数量3000㎡模板配置应满足小节拍均衡流水的需要和施工缝要求，保证各工序合理衔接，模板应能够有效周转。2．平面结构模板本工程模板有：顶板模板和粱板模板两种。部分板厚是：基础底板：400mm；顶板：250mm、180mm、150mm、120mm、100mm 等。主要构件尺寸如下表部 位板 厚梁断面尺寸基础底板h=400反梁高度 1050、1000、1850 等梁底与筏板底平。梁宽 500地下室剪力墙h=300窗井墙h=300框架柱500×500、700×700、700×750、750×750、1050×1050 等地下一层顶梁h=300h=250h=180h=150300×1250、300×990、300×775、300×750、300×650、300×600、300×550、400×500、750×650、350×500 等一层顶梁h=120h=100300×900、300×790、300×750、300×600 等二层顶梁预应力部分 280700×1200 变 500×1200 四条井...
