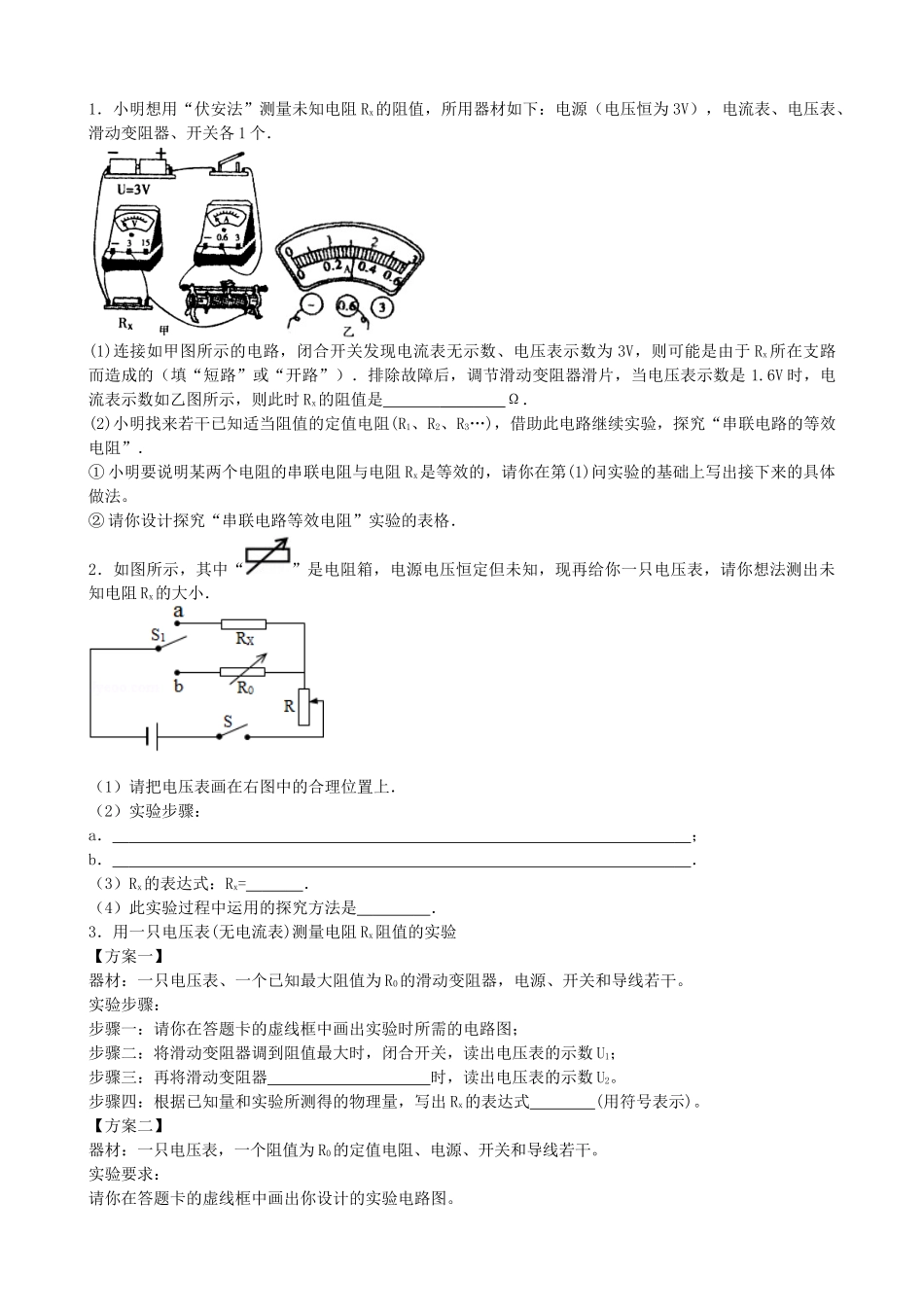

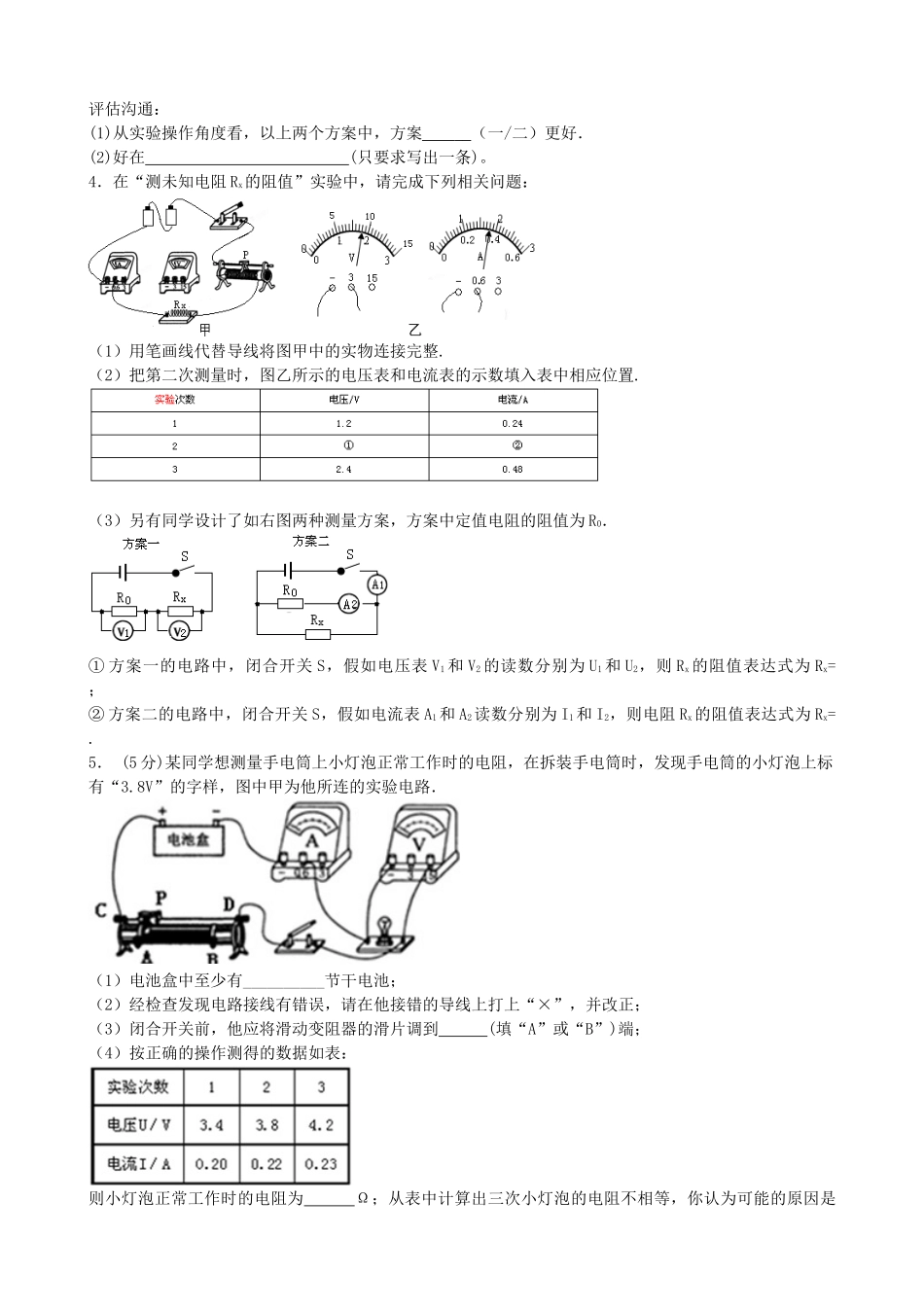

1．小明想用“伏安法”测量未知电阻 Rx的阻值，所用器材如下：电源（电压恒为 3V），电流表、电压表、滑动变阻器、开关各 1 个．(1)连接如甲图所示的电路，闭合开关发现电流表无示数、电压表示数为 3V，则可能是由于 Rx所在支路 而造成的（填“短路”或“开路”）．排除故障后，调节滑动变阻器滑片，当电压表示数是 1.6V 时，电流表示数如乙图所示，则此时 Rx的阻值是 ________ Ω．(2)小明找来若干已知适当阻值的定值电阻(R1、R2、R3…)，借助此电路继续实验，探究“串联电路的等效电阻”．① 小明要说明某两个电阻的串联电阻与电阻 Rx是等效的，请你在第(1)问实验的基础上写出接下来的具体做法。② 请你设计探究“串联电路等效电阻”实验的表格．2．如图所示，其中“”是电阻箱，电源电压恒定但未知，现再给你一只电压表，请你想法测出未知电阻 Rx的大小．（1）请把电压表画在右图中的合理位置上．（2）实验步骤：a． ；b． ．（3）Rx的表达式：Rx= ．（4）此实验过程中运用的探究方法是 ．3．用一只电压表(无电流表)测量电阻 Rx阻值的实验【方案一】器材：一只电压表、一个已知最大阻值为 R0的滑动变阻器，电源、开关和导线若干。实验步骤：步骤一：请你在答题卡的虚线框中画出实验时所需的电路图；步骤二：将滑动变阻器调到阻值最大时，闭合开关，读出电压表的示数 U1；步骤三：再将滑动变阻器 时，读出电压表的示数 U2。步骤四：根据已知量和实验所测得的物理量，写出 Rx的表达式 (用符号表示)。【方案二】器材：一只电压表，一个阻值为 R0的定值电阻、电源、开关和导线若干。实验要求：请你在答题卡的虚线框中画出你设计的实验电路图。评估沟通：(1)从实验操作角度看，以上两个方案中，方案 （一/二）更好．(2)好在 (只要求写出一条)。4．在“测未知电阻 Rx的阻值”实验中，请完成下列相关问题： （1）用笔画线代替导线将图甲中的实物连接完整.（2）把第二次测量时，图乙所示的电压表和电流表的示数填入表中相应位置.（3）另有同学设计了如右图两种测量方案，方案中定值电阻的阻值为 R0．① 方案一的电路中，闭合开关 S，假如电压表 V1 和 V2 的读数分别为 U1 和 U2，则 Rx 的阻值表达式为 Rx= ；② 方案二的电路中，闭合开关 S，假如电流表 A1和 A2读数分别为 I1和 I2，则电阻 Rx的阻值表达式为 Rx= .5． (5 分)某同学想测量手电筒上小灯泡正常工作时的电阻，在拆装手电筒时，发...
