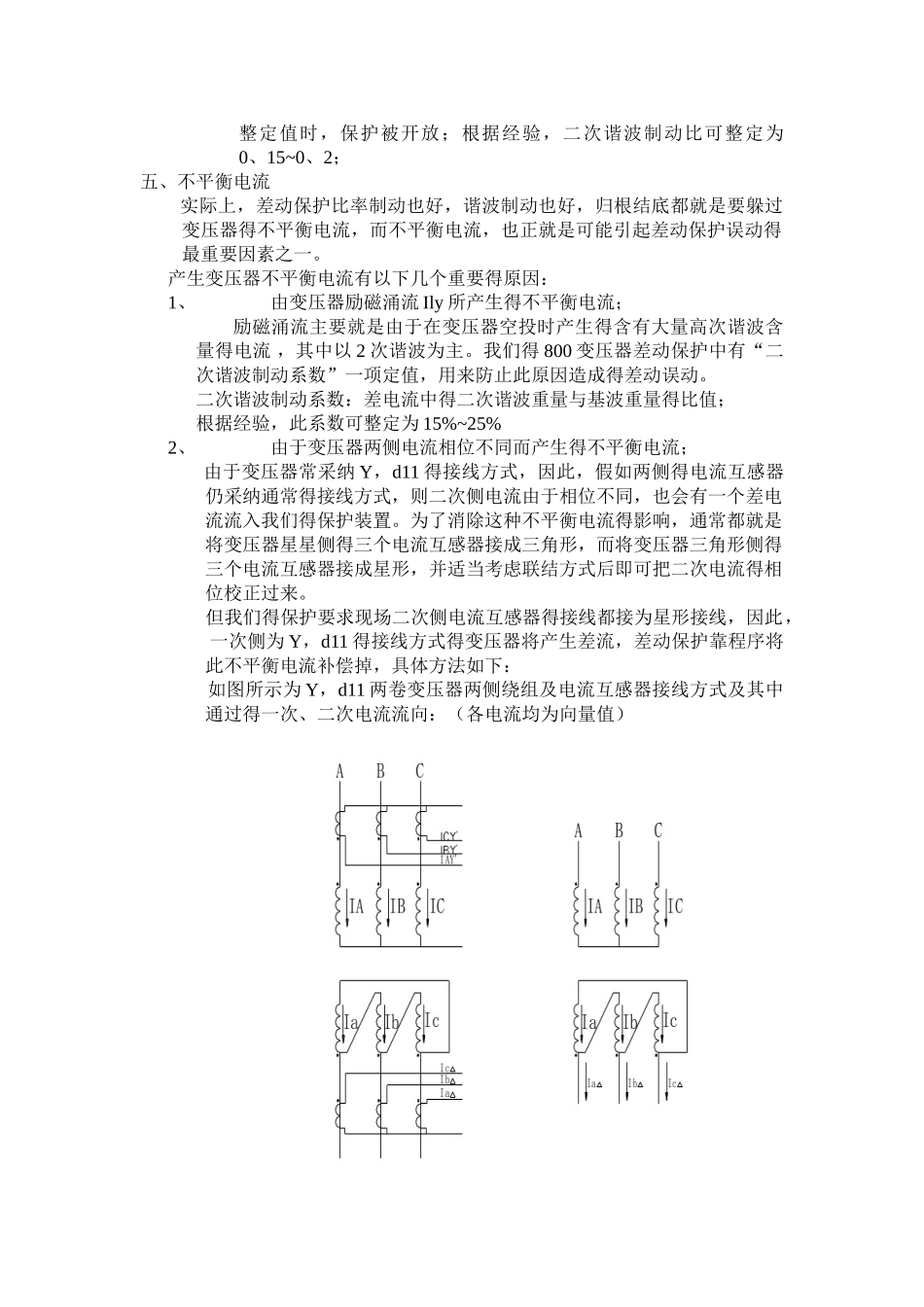

变压器差动保护一：这里讲得就是差动保护得一种，即变压器比例制动式完全纵差保护（以下简称差动）；二：差动保护得定义 由于在各种参考书中没有找到差动保护得具体定义，这里只根据自己所掌握得知识给差动保护下一个定义：当区内发生某些短路性故障得时候，在变压器各侧电流互感器 CT 得二次回路中将产生大小相同，相位不同得短路电流，当这些短路电流得向量与即差流达到一定值时，跳开变压器各侧断路器得保护，就就是变压器差动保护三：下面我以两圈变变压器为例，针对以上所述变压器差动保护得定义，对差动保护进行阐述： 1、 图一所示：为一两圈变变压器，具体参数如下：主变高压侧电压 U 高=220KV,主变低压侧电压 U 低=110KV,变压器容量 Sn=240000KVA, I1’：流过变压器高压侧得一次电流；I”： 流过变压器低压侧得一次电流； I2’：流过变压器高压侧所装设电流互感器即 CT1 得二次电流； I2”：流过变压器低压侧所装设电流互感器即 CT1 得二次电流； nh： 高压侧电流互感器 CT1 变比； nl： 低压侧电流互感器 CT2 变比； nB：变压器得变比； 各参数之间得关系：I1’/ I2’= nh I”/ I2”= nl I2’= I2” I1’/ I”= nh/ nl=1/ nB 2、区内：CT1 到 CT2 得范围之内； 3、反映故障类型：高压侧内部相间短路故障，高压侧（中性点直接接地）单相接地故障以及匝间、层间短路故障；四：差动得特性1、 比率制动：如图二所示，为差动保护比率特性得曲线图：下面我们就以上图讲一下差动保护得比率特性：o：图二得坐标原点；f：差动保护得最小制动电流；d：差动保护得最小动作电流；p：比率制动斜线上得任一点；e：p 点得纵坐标；b：p 点得横坐标；动作区：在 of 范围内，由于电流小于最小制动电流，因此在此范围内，只要电流大于最小动作电流 Iopo，差动保护动作；当电流大于 f 点时，由于电流大于最小制动电流，此时保护开始进行比率制动运算，曲线抬高，此时只有当电流在比率制动曲线以上时保护动作；因此，图中阴影部分，即差动保护得动作区；制动区：当电流在落在曲线以下而大于最小动作电流得时候，由于受比率制动系数得制约，保护部动作，这个区域就就是差动保护得制动区；比率制动系数 K：实际上比率制动系数，就就是图二中斜线得斜率，因此我们只要计算出此斜线得斜率，就等于算出了比率制动系数。以 p点为例：计算出斜线 pc 得斜率 K=pa/ac=(pb-ab)/(ob-of)；举例说明一下：差动保...
