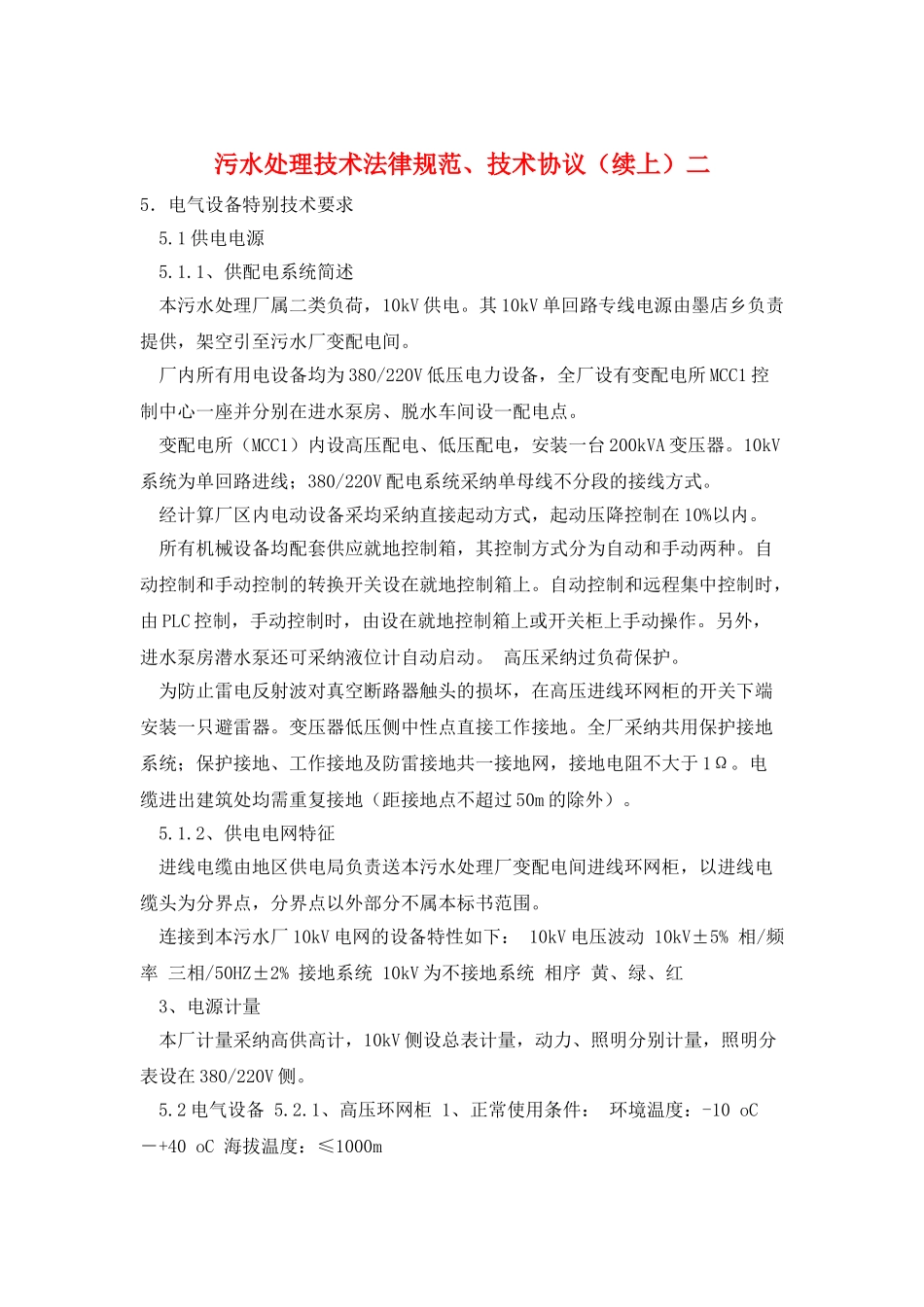

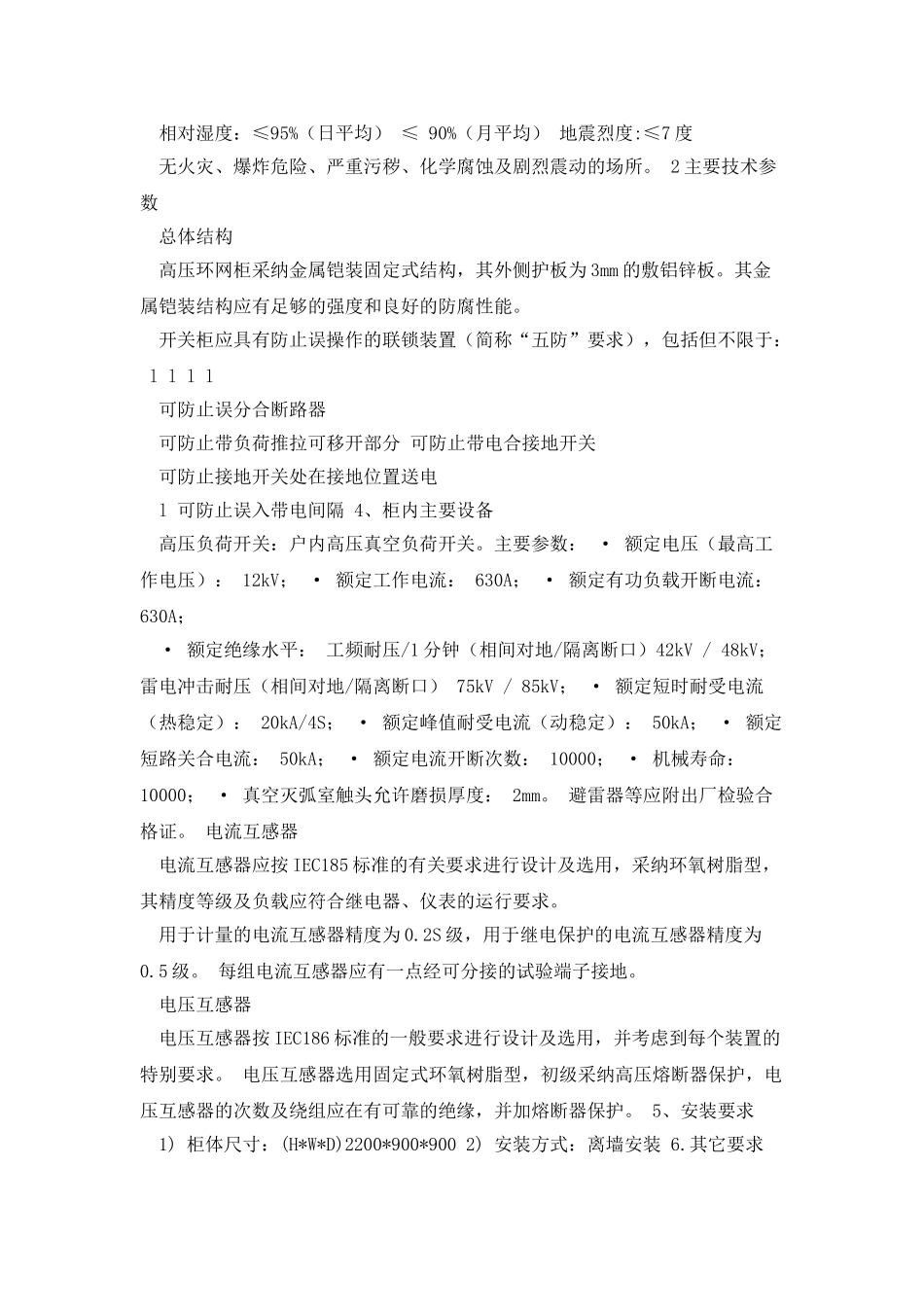

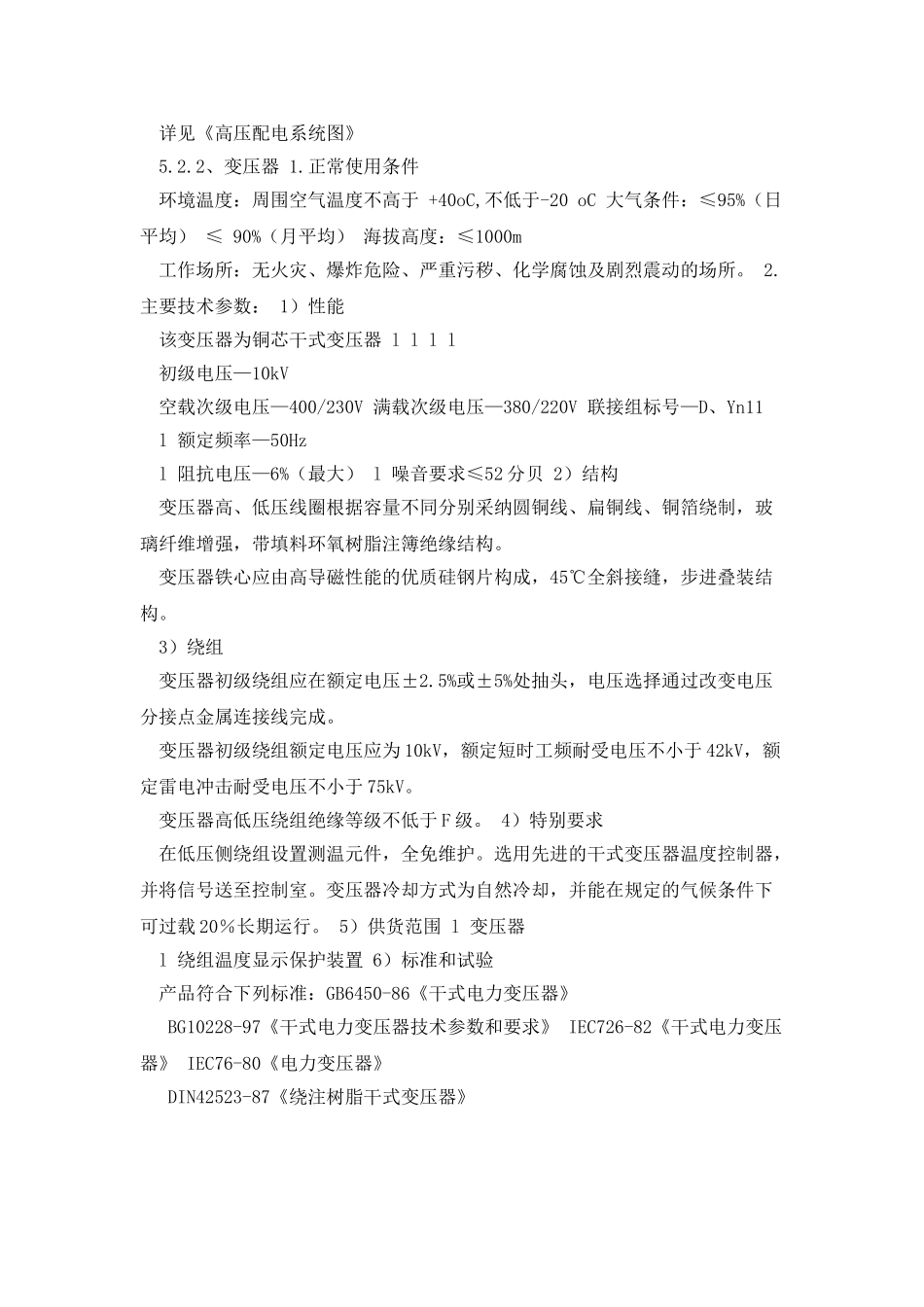

污水处理技术法律规范、技术协议（续上）二5．电气设备特别技术要求 5.1 供电电源 5.1.1、供配电系统简述 本污水处理厂属二类负荷，10kV 供电。其 10kV 单回路专线电源由墨店乡负责提供，架空引至污水厂变配电间。 厂内所有用电设备均为 380/220V 低压电力设备，全厂设有变配电所 MCC1 控制中心一座并分别在进水泵房、脱水车间设一配电点。 变配电所（MCC1）内设高压配电、低压配电，安装一台 200kVA 变压器。10kV系统为单回路进线；380/220V 配电系统采纳单母线不分段的接线方式。 经计算厂区内电动设备采均采纳直接起动方式，起动压降控制在 10%以内。 所有机械设备均配套供应就地控制箱，其控制方式分为自动和手动两种。自动控制和手动控制的转换开关设在就地控制箱上。自动控制和远程集中控制时，由 PLC 控制，手动控制时，由设在就地控制箱上或开关柜上手动操作。另外，进水泵房潜水泵还可采纳液位计自动启动。 高压采纳过负荷保护。 为防止雷电反射波对真空断路器触头的损坏，在高压进线环网柜的开关下端安装一只避雷器。变压器低压侧中性点直接工作接地。全厂采纳共用保护接地系统；保护接地、工作接地及防雷接地共一接地网，接地电阻不大于 1Ω。电缆进出建筑处均需重复接地（距接地点不超过 50m 的除外）。 5.1.2、供电电网特征 进线电缆由地区供电局负责送本污水处理厂变配电间进线环网柜，以进线电缆头为分界点，分界点以外部分不属本标书范围。 连接到本污水厂 10kV 电网的设备特性如下： 10kV 电压波动 10kV±5% 相/频率 三相/50HZ±2% 接地系统 10kV 为不接地系统 相序 黄、绿、红 3、电源计量 本厂计量采纳高供高计，10kV 侧设总表计量，动力、照明分别计量，照明分表设在 380/220V 侧。 5.2 电气设备 5.2.1、高压环网柜 1、正常使用条件： 环境温度：-10 oC －+40 oC 海拔温度：≤1000m 相对湿度：≤95%（日平均） ≤ 90%（月平均） 地震烈度:≤7 度 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。 2 主要技术参数 总体结构 高压环网柜采纳金属铠装固定式结构，其外侧护板为 3mm 的敷铝锌板。其金属铠装结构应有足够的强度和良好的防腐性能。 开关柜应具有防止误操作的联锁装置（简称“五防”要求），包括但不限于： l l l l 可防止误分合断路器 可防止带负荷推拉可移开部分 可防止带电合接地开关 可防止接地开关处在接地位置送电 l 可...
